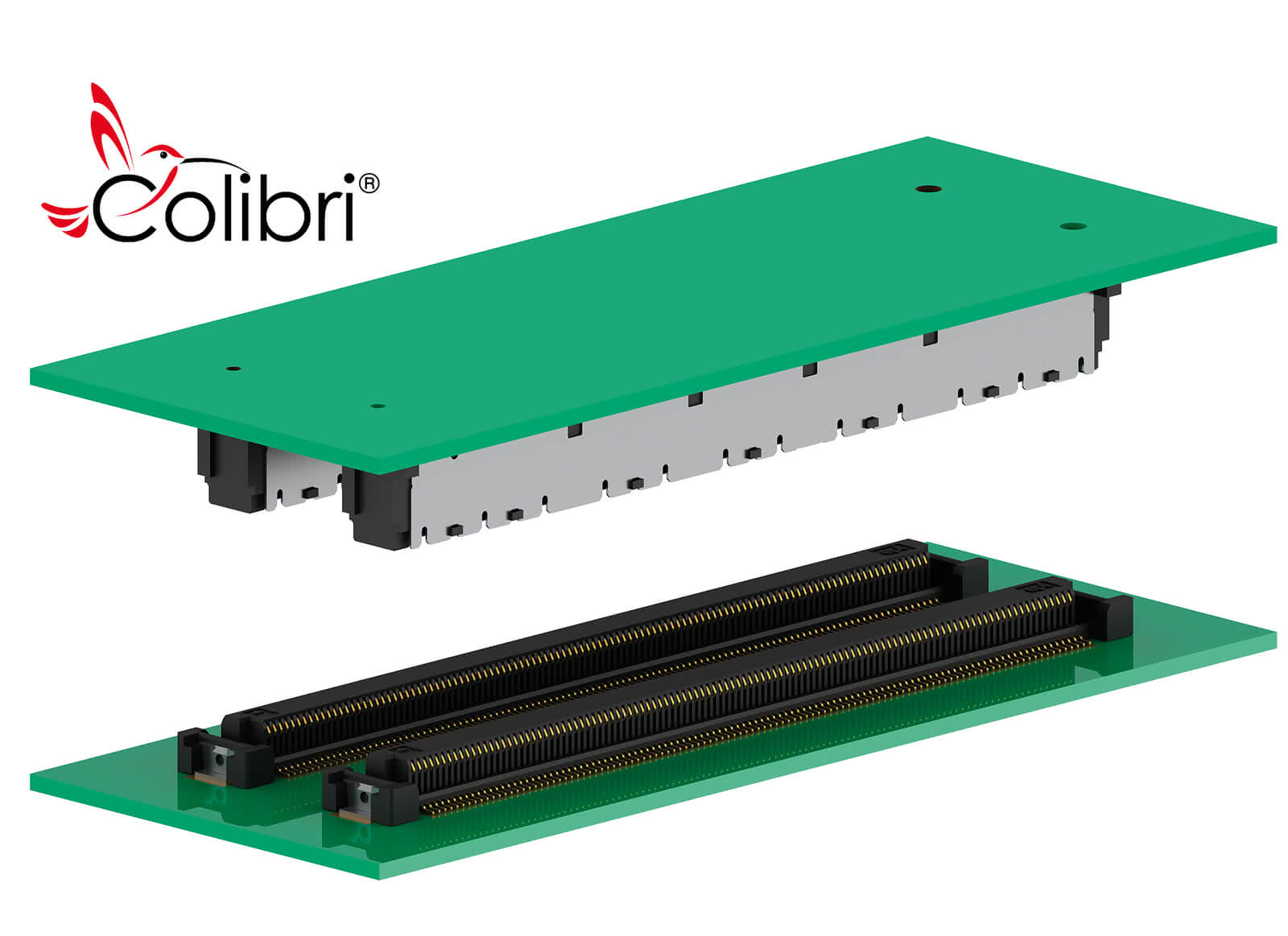

Vysokorychlostní SMT konektory pro desky plošných spojů pro aplikace s rychlostí 25+ Gbit/s

Colibri® je stíněný dvouřadý systém SMT konektorů s roztečí 0,5 mm.

Funkce

Splňuje požadavky standardů PICMG COM Express®
a SFF-SIG CoreExpress®
Kompatibilní s běžnými konektory
pro aplikace s přenosovou rychlostí 10+, 16+ nebo 25+ Gbit/s
Integrovaná plocha pro osazení součástek
Baleno v pásce a cívce

Aplikace

COM Express®
CoreExpress®

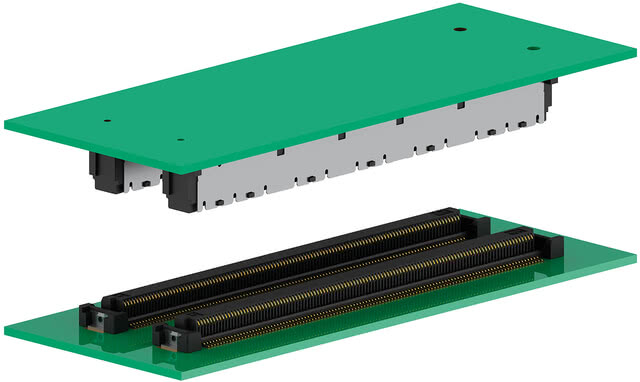

mezaninová deska pro propojení desek
VITA59

Colibri: Přehled

Přehled faktů Aplikace Produkty Colibri Video s nejzajímavějšími momenty Funkce Flexibilní rozestupy Velikosti modulů Oblasti použití Pohled vývojáře ČASTO KLADENÉ DOTAZY Zkušenosti Návod k montáži Ke stažení na

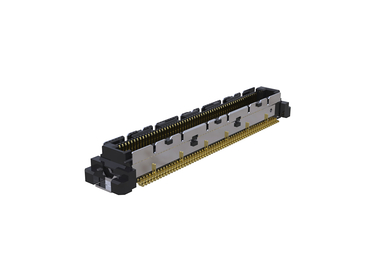

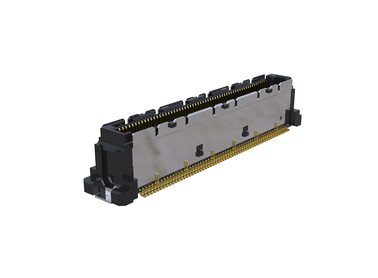

Plug 10+

Plug 16+

Plug 25+

Receptacle

Plug Heavy Au

Colibri Heavy Au Plug 10+ 220, 5 mm Položka č. 401-51101-52

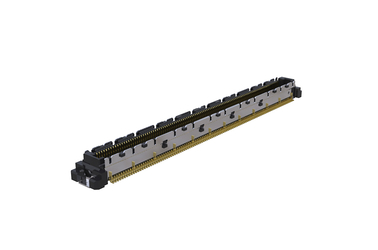

Colibri Plug 5mm 220pol 401 51103 51 2360x1560

pro rozteč desek plošných spojů 5 mm, Bezpečnost při překrytí až do +0,6 mm, Počet pól 220 v mřížce 0,5 mm, SMT spojovací technika, Rychlost přenosu dat 10+ Gbit/s, 0,76 µm Au

Paralelní

SMT

Vysoká hustota

Vysoká rychlost

Odolné

Zobrazit další podrobnosti o produktu

Colibri Heavy Au Plug 10+ 220, 5 mm Položka č. 401-51101-52 - Technické údaje

Základy

Specifikace	PICMG^® COM.0 rev. 3.1
Počet kontaktů	220
Technologie připojení	SMT
Rozteč desek plošných spojů	5 mm
Provozní teplota	-40 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	0,76 µm Au na Ni
Oblast připojení	Au flash přes Ni

Mechanické

Rozměr mřížky	0,5 mm
Vkládací síla na kontakt	max. 0,9 N
Tažná síla na kontakt	min. 0,1 N
Koplanarita	max. 0,1 mm
Překročení bezpečnosti	0,6 mm
Posun středu ve směru X	± 0,4 mm
Posun středu ve směru Y	± 0,19 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,1 mm (výška 8 mm) / ± 0,115 mm (výška 5 mm)
Úhlový posun ve směru X	± 2°

Elektrický

Provozní proud	max. 0,5 A
Provozní napětí	50 V střídavého proudu
Zkušební napětí	200 V střídavého proudu
Kontaktní odpor	max. 75 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,15 mm
Izolační odpor	> 100 MΩ
Přenos dat	10 Gbit/s

Zpracování

Pájecí teplota	260 °C podle normy J-STD-020
MSL	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Colibri Heavy Au Plug 10+ 440, 5 mm Položka č. 401-51501-52

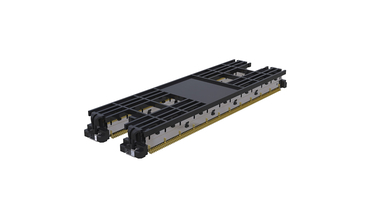

Colibri Plug 5mm 440pol 401 51503 51 2860x1560

pro rozteč desek plošných spojů 5 mm, Bezpečnost při překrytí až do +0,6 mm, Počet kolíků 440 v mřížce 0,5 mm, SMT spojovací technika, Rychlost přenosu dat 10+ Gbit/s, 0,76 µm Au

Paralelní

SMT

Vysoká hustota

Vysoká rychlost

Odolné

Zobrazit další podrobnosti o produktu

Colibri Heavy Au Plug 10+ 440, 5 mm Položka č. 401-51501-52 - Technické údaje

Základy

Specifikace	PICMG^® COM.0 rev. 3.1
Počet kontaktů	440
Technologie připojení	SMT
Rozteč desek plošných spojů	5 mm
Provozní teplota	-40 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	0,76 µm Au na Ni
Oblast připojení	Au flash přes Ni

Mechanické

Rozměr mřížky	0,5 mm
Vkládací síla na kontakt	max. 0,9 N
Tažná síla na kontakt	min. 0,1 N
Koplanarita	max. 0,1 mm
Překročení bezpečnosti	0,6 mm
Posun středu ve směru X	± 0,4 mm
Posun středu ve směru Y	± 0,19 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,1 mm (výška 8 mm) / ± 0,115 mm (výška 5 mm)
Úhlový posun ve směru X	± 2°

Elektrický

Provozní proud	max. 0,5 A
Provozní napětí	50 V střídavého proudu
Zkušební napětí	200 V střídavého proudu
Kontaktní odpor	max. 75 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,15 mm
Izolační odpor	> 100 MΩ
Přenos dat	10 Gbit/s

Zpracování

Pájecí teplota	260 °C podle normy J-STD-020
MSL	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

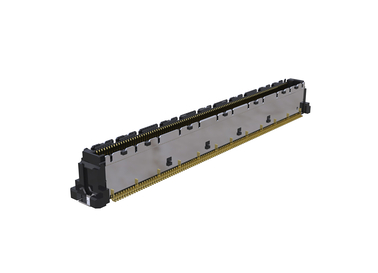

Colibri Heavy Au Plug 10+ 220, 8 mm Položka č. 401-55101-52

Colibri Plug 8mm 220pol 401 55103 51 2160x1560

pro rozteč desek plošných spojů 8 mm, Bezpečnost při překrytí až do +0,6 mm, Počet pól 220 v mřížce 0,5 mm, SMT spojovací technika, Rychlost přenosu dat 10+ Gbit/s, 0,76 µm Au

Paralelní

SMT

Vysoká hustota

Vysoká rychlost

Odolné

Zobrazit další podrobnosti o produktu

Colibri Heavy Au Plug 10+ 220, 8 mm Položka č. 401-55101-52 - Technické údaje

Základy

Specifikace	PICMG^® COM.0 rev. 3.1
Počet kontaktů	220
Technologie připojení	SMT
Rozteč desek plošných spojů	8 mm
Provozní teplota	-40 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	125
Kontaktní materiál	měděná slitina
Kontaktní potah	0,76 µm Au na Ni
Oblast připojení	Au flash přes Ni

Mechanické

Rozměr mřížky	0,5 mm
Vkládací síla na kontakt	max. 0,9 N
Tažná síla na kontakt	min. 0,1 N
Koplanarita	max. 0,1 mm
Překročení bezpečnosti	0,6 mm
Posun středu ve směru X	± 0,4 mm
Posun středu ve směru Y	± 0,19 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,1 mm (výška 8 mm) / ± 0,115 mm (výška 5 mm)
Úhlový posun ve směru X	± 2°

Elektrický

Provozní proud	max. 0,5 A
Provozní napětí	50 V střídavého proudu
Zkušební napětí	200 V střídavého proudu
Kontaktní odpor	max. 75 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,15 mm
Izolační odpor	> 100 MΩ
Přenos dat	10 Gbit/s

Zpracování

Pájecí teplota	260 °C podle normy J-STD-020
MSL	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

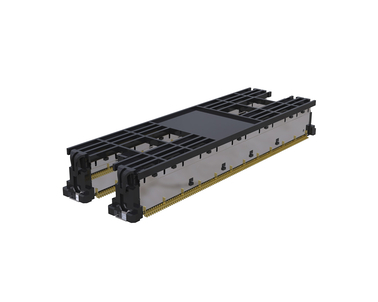

Colibri Heavy Au Plug 10+ 440, 8 mm Položka č. 401-55501-52

Colibri Plug 8mm 440pol 401 55503 51 1950x1560

pro rozteč desek plošných spojů 8 mm, Bezpečnost při překrytí až do +0,6 mm, Počet kolíků 440 v mřížce 0,5 mm, SMT spojovací technika, Rychlost přenosu dat 10+ Gbit/s, 0,76 µm Au

Paralelní

SMT

Vysoká hustota

Vysoká rychlost

Odolné

Zobrazit další podrobnosti o produktu

Colibri Heavy Au Plug 10+ 440, 8 mm Položka č. 401-55501-52 - Technické údaje

Základy

Specifikace	PICMG^® COM.0 rev. 3.1
Počet kontaktů	440
Technologie připojení	SMT
Rozteč desek plošných spojů	8 mm
Provozní teplota	-40 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	125
Kontaktní materiál	měděná slitina
Kontaktní potah	0,76 µm Au na Ni
Oblast připojení	Au flash přes Ni

Mechanické

Rozměr mřížky	0,5 mm
Vkládací síla na kontakt	max. 0,9 N
Tažná síla na kontakt	min. 0,1 N
Koplanarita	max. 0,1 mm
Překročení bezpečnosti	0,6 mm
Posun středu ve směru X	± 0,4 mm
Posun středu ve směru Y	± 0,19 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,1 mm (výška 8 mm) / ± 0,115 mm (výška 5 mm)
Úhlový posun ve směru X	± 2°

Elektrický

Provozní proud	max. 0,5 A
Provozní napětí	50 V střídavého proudu
Zkušební napětí	200 V střídavého proudu
Kontaktní odpor	max. 75 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,15 mm
Izolační odpor	> 100 MΩ
Přenos dat	10 Gbit/s

Zpracování

Pájecí teplota	260 °C podle normy J-STD-020
MSL	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Receptacle Heavy Au

Jiný počet pólů? Jiná výška stohování? Alternativní kontaktní nátěry? Varianty na míru? Zpožděné kontakty?

Žádost o konektory na míru

" Není pro vás ten pravý? Požádejte o konektor na míru!

Username:

Moc děkujeme! Vaše požadavky prověříme a ozveme se vám.

V případě dotazů jsme vám kdykoli k dispozici e-mailem nebo telefonicky.

Nenalezli jsme žádný vhodný produkt – požádejte o produkt nyní:

Pole označená * jsou povinná.

Společnost *

Pozdrav

Křestní jméno *

Název *

ulice *

POSTCODE *

Místo *

Země *

e-mail *

Telefon *

Požadavky na výrobek *

Naše prohlášení o ochraně osobních údajů si můžete přečíst zde.

Hlavní přednosti konektorů Colibri HighSpeed SMT

Co umí oblíbené konektory Colibri HighSpeed od společnosti ept? Jaké rozestupy mezi deskami plošných spojů lze s nimi dosáhnout? Existují různé počty pólů? Jaká je maximální rychlost přenosu dat v Gbit/s?

V našem animačním videu najdete odpovědi na tyto otázky a ještě mnohem více. Podívejte se
hned teď! (nebo na YouTube)!

Vlastnosti konektorů PICMG

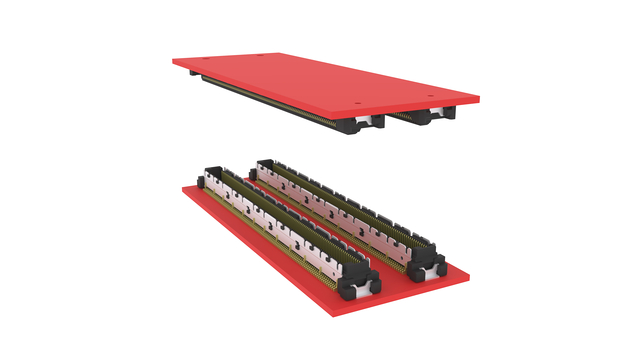

Colibri 440 pol 2026 red

Colibri® je stíněný dvouřadý systém SMT konektorů s roztečí 0,5 mm. Splňuje všechny požadavky specifikací pro konektory PICMG COM Express®, SFF-SIG CoreExpress® a nano-ETXexpress. Produkty Colibri® jsou kompatibilní s běžnými konektory dostupnými na trhu a byly důkladně otestovány.

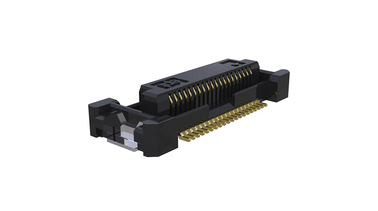

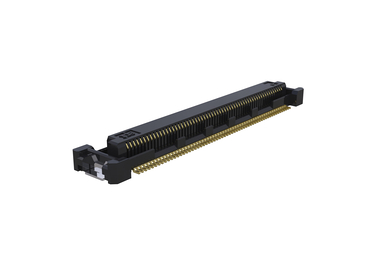

Colibri Receptacle — Receptacle (samice konektoru)
Přehled podrobností o
modulech COM

Prostor pro pick-and-place

196 signálních a 24 zemnicích pinů

rozteč 0,5 mm

Colibri Receptacle

Colibri Plug — Plug (Male connector)
Přehled podrobností o
nosné desce

Colibri Feature Pick N Place 180x180 — volitelně: víčko typu „pick-and-place“

Colibri Feature Guide Post 180x180 — Směrné sloupky

Štít

Upevňování SMT

Colibri Feature Pick N Place 180x180

Colibri Feature Guide Post 180x180

Motive Web Kurzbeschreibung Kontakt 1640x1195px

Vyrábíme pro vás přesně na míru přizpůsobené, individuální konektor pro vaše konkrétní použití.

jiný počet kontaktů
jiné výšky stohování
alternativní povrchové úpravy kontaktu

Požádejte

nyní o individuální konektor

Standard COM Express pro konektory

Specifikace COM Express® pro konektory byla vyvinuta organizací PICMG pro moduly typu Computer-on-Module (COM). Stanovuje mimo jiné rozměry, které musí modul mít, a umístění upevňovacích otvorů a rozložení kontaktů pro připojení k nosné desce.
Moduly COM Express® integrují základní funkce spustitelného počítače, jako jsou procesor, grafický procesor, operační paměť a standardní rozhraní.
Zapojení modulu COM do nosné desky zkracuje dobu vývoje a snižuje náklady. Kromě toho lze životnost produktů nejen prodloužit, ale také vylepšit tím, že se do nosné desky zapojí novější moduly COM Express® s vyšším výkonem.

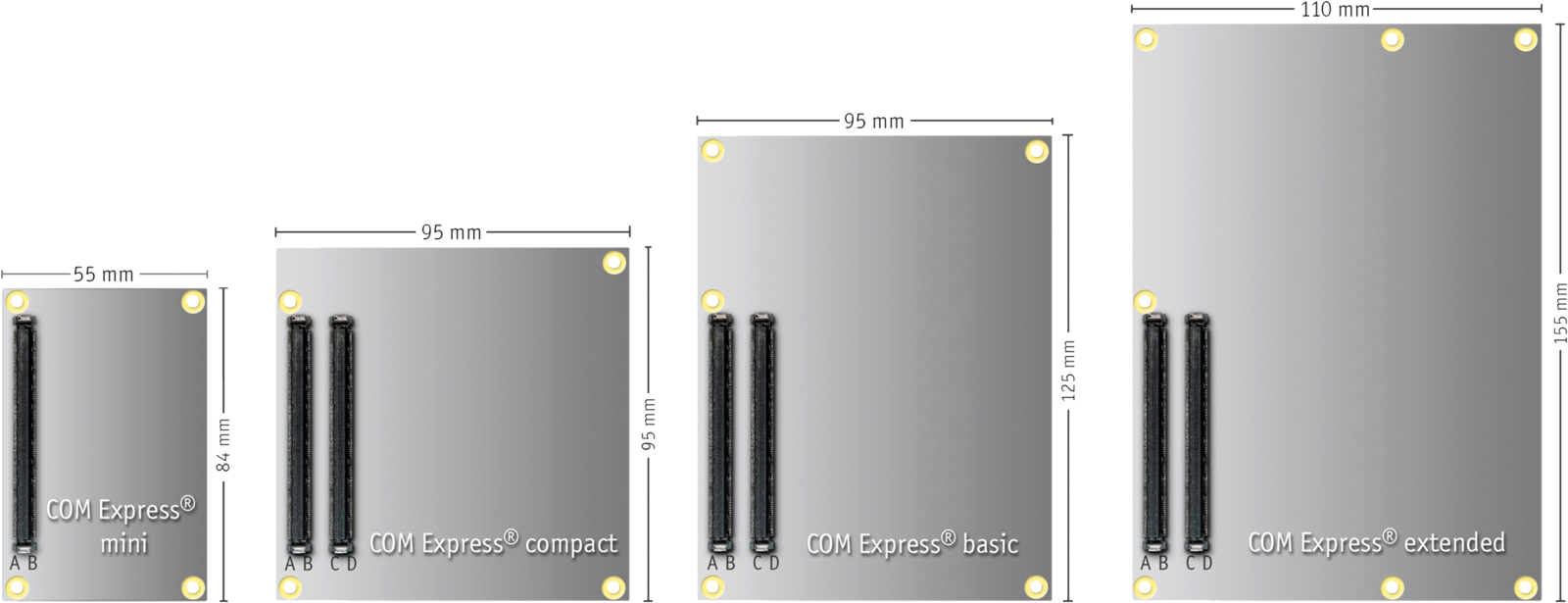

Velikosti modulů COM Express® pro konektory podle normy PICMG

COMExpress boards frei

Typické oblasti použití konektorů Colibri HighSpeed

Průmyslová automatizace
Kioskové a POS systémy
Zdravotnická technika
Měřicí technika
Hry
Doprava
Servery

Konektory PICMG Colibri pro COM Express

Florian Guglhoer Produktmanager 6400x4660px

„Od vývojářů hardwaru jsme opakovaně slýchali, že požadavky na vysokorychlostní konektory vzrostly, a proto potřebují SMT konektory, které zvládnou přenosovou rychlost vyšší než 8 Gbit/s. Verze našich SMT konektorů Colibri s přenosovou rychlostí 10 Gbit/s již dlouho přesvědčuje svou vynikající integritou signálu. S verzemi Colibri 16+ a 25+ Gbit/s umožňujeme bezporuchový přenos dat signálů USB 3.1 Gen2 a PCI Express 4.0.
Naše konektory Colibri SMT pro aplikace COM Express disponují optimalizovanou konstrukcí kontaktů, díky níž lze bez problémů realizovat aplikace pro vysokorychlostní konektory s rychlostí 10, 16 nebo 25+ Gbit/s a více. Naše simulace vykazují vynikající integritu signálu – i při vysokých rychlostech přenosu dat. Jsem naprosto přesvědčen o vysokorychlostních schopnostech našich konektorů Colibri COM Express. Měli byste si jejich vlastnosti prohlédnout sami a objednat si alespoň jeden vzorek!
Pro simulaci vlastních návrhů si u nás můžete také vyžádat S-parametry.“
Florian Guglhör, produktový manažer ept

Často kladené otázky: Otázky a odpovědi týkající se konektorů Colibri SMT

Pro jaké přenosové rychlosti jsou vhodné SMT-konektor Colibri?Pro jaké vysokorychlostní aplikace se používají konektor Colibri?Kde se již úspěšně používají konektor Colibri podle standardu PICMG?Je pro zpracování vysokorychlostních konektorů Colibri nutná montážní pomůcka víčko pro pick-and-place?Dodávají se konektor PICMG Colibri také v balení typu „Tape & Reel“?Jsou konektor Colibri COM Express UL recognized components?Jsou konektor pro desky plošných spojů ept v souladu s nařízením RoHS?

Pro jaké přenosové rychlosti jsou vhodné SMT-konektor Colibri?

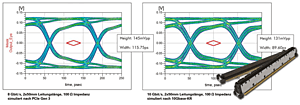

Simulace se systémem konektorů COM Express® konektor Colibri® při rychlostech 8 resp. 10 Gbit/s vykazují vynikající integrita signálu. Díky dalšímu vývoji a vylepšením konstrukce kontaktů se podařilo rozšířit vysokorychlostní schopnosti Plugů Colibri na 25+ Gbit/s. Systém konektorů COM Express je tak první volbou pro vaše aplikace s vysokými přenosovými rychlostmi 25 Gbit/s a více.

mask output eye

Pro jaké vysokorychlostní aplikace se používají konektor Colibri?

Vysokorychlostní Speed-konektor Colibri se výborně hodí pro vysoké přenosové rychlosti, a tedy pro jakýkoli typ vysokorychlostních aplikací. Patří sem například systémy COM Express a Mezzanine Board-to-Board s přenosovými rychlostmi pro 10-Gigabit-Ethernet a PCI Express Gen3.

Kde se již úspěšně používají konektor Colibri podle standardu PICMG?

konektor Colibri COM Express se mimo jiné již používají v průmyslové automatizaci, kioskových a POS systémech, zdravotnická technika, měřicí technice, herním průmyslu, v dopravě i v budovové technice.

Je pro zpracování vysokorychlostních konektorů Colibri nutná montážní pomůcka víčko pro pick-and-place?

Konstrukce zásuvky Colibri-Receptacle nabízí dostatečnou sací plocha pro vakuová pipeta a proto nevyžaduje žádnou dodatečnou víčko pro pick-and-place.
I zástrčku Colibri-Plug lze spolehlivě osadit pomocí úzké vakuová pipeta bez dodatečné víčko pro pick-and-place.

Dodávají se konektor PICMG Colibri také v balení typu „Tape & Reel“?

Ano, SMT konektor Colibri se standardně dodávají v balení typu „páska na cívce“, což umožňuje plně automatizované zpracování pomocí systému „Pick-and-Place“. Na požádání je možná i dodávka v balení typu „tray“.

Jsou konektor Colibri COM Express UL recognized components?

Ano, konektor Colibri od společnosti ept jsou v USA a Kanadě certifikovány jako UL recognized components.

Jsou konektor pro desky plošných spojů ept v souladu s nařízením RoHS?

RoHS (Restriction of the use of certain Hazardous Substances) je směrnice o omezení používání určitých nebezpečných látek v elektrických a elektronických zařízeních.
Potvrzujeme, že konektor Colibri od společnosti ept jsou v souladu se směrnicí RoHS 2011/65/EU, jak vyplývá z potvrzení o shodě s RoHS. Další informace naleznete v sekci RoHS & REACH.

Zkušenosti

Respektujeme přání našich zákazníků ohledně zachování diskrétnosti, a proto v následujícím textu neuvádíme žádné zdroje. Bezvýhradně
však ručíme za pravdivost těchto tvrzení.

Při aplikacích s velmi vysokými datovými rychlostmi narážel Colibri 10 Gbit/s občas na své limity: s novým Plug 16+ však nyní přenosy signálů USB 3.1 Gen2 fungují bez problémů.

Entwicklungsingenieur Embedded Computing Technologie

Pro nás bylo rozhodující, že Express-konektor COM Express od společnosti ept vykazují nejlepší hodnoty v diagramech oka (jitter, Eye height a Eye width).

Entwicklungsingenieur Embedded Computing Technologie

Díky balení typu Tape&Reel u konektorů Colibri se nám podařilo prodloužit dobu autonomního provozu osazovacího automatu, a tím snížit výrobní náklady.

Fertigungsplaner COM Express-Baseboard-Fertigung

Pro naši aplikaci s rychlostí 10 Gbit/s jsme schválili výhradně konektor Colibri.

Entwicklungsingenieur COM Express-Modul-Entwicklung

Teprve od doby, kdy používáme vysokorychlostní konektor Colibri, nemáme žádné problémy se smáčením při pájení přetavením.

Fertigungsleiter COM Express-Baseboard-Fertigung

Díky balení typu „páska na cívce“ SMT-Leiterplatten-konektor pro desky plošných spojů Colibri se produktivita v naší výrobě enormně zvýšila.

Produktionsleiter COM Express-Modul-Fertigung

Podpora ze strany společnosti ept při zavádění konektor Colibri do naší výroby byla optimální. Cítili jsme se v dobrých rukou.

Leiter Qualitätswesen Embedded Computing

Společnost ept zaručuje dostupnost konektor Colibri. To pro nás bylo nesmírně důležité.

Fertigungsplaner COM Express-Modul-Fertigung

Návod k montáži

Stáhnout montážní návod Colibri

Ke stažení na

ept Produktová brožura Colibri

Colibri SI-Report

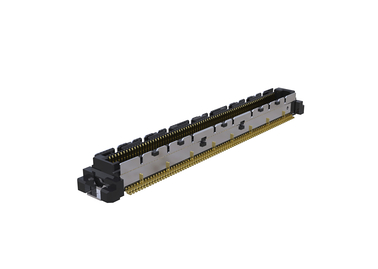

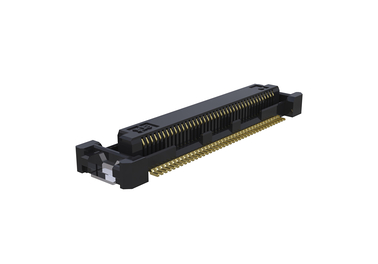

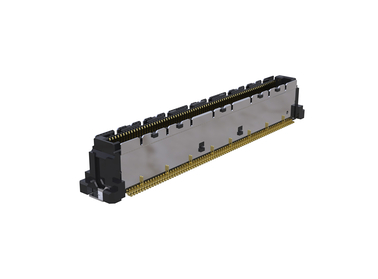

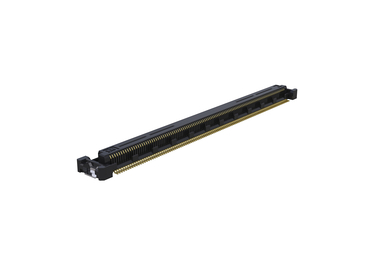

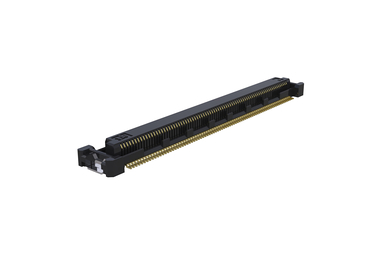

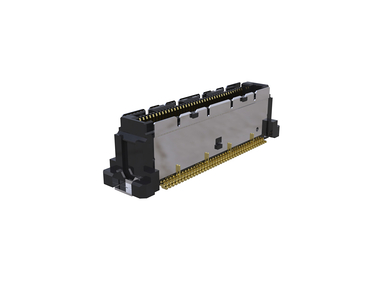

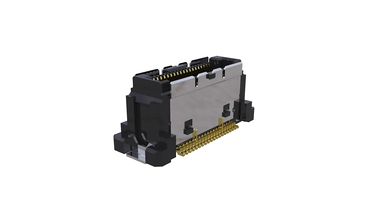

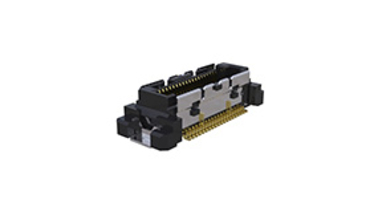

Konektory Produkty ept Colibri – 0,5 mm SMT
