Hlavní přednosti konektoru Zero8 s technologií ScaleX
± 0,4 mm vyrovnání tolerancí im gesteckten Zustand
v osách
X a Y 1,5 mm přesah v ose Z
Vysokorychlostní přenos dat s rychlostí minimálně 16+ Gbit/s
Vhodné
pro PCIe 4.0 a průmyslový Ethernet. Dodatečná ochrana signálu díky stínění
Jaké výhody přináší nová technologie ScaleX?
Jak funguje oboustranné zapojení? Jakých přenosových rychlostí lze dosáhnout s konektory Zero8? Jaké výhody přináší koncept uzavřeného stínění? Jak flexibilní je návrh vašich zařízení s konektory Zero8?
Odpovědi na vaše otázky najdete v tomto krátkém animovaném videu. Podívejte se hned zde (nebo na YouTube)!
Vlastnosti SMT konektor s roztečí 0,8 mm a technologií ScaleX
ScaleX – tato značka představuje oboustrannou, robustní kontaktní technologii v variabilně škálovatelném systému konektor.
Naše konektory s pružinovými kontakty (dutinkový kontakt) řady Zero8 nabízejí díky technologii ScaleX obzvláště spolehlivé spojení. Díky tomu se skvěle hodí pro použití v náročných průmyslových odvětvích. Ani dlouhodobé namáhání, například v důsledku vibrací a nárazů, nepředstavuje pro tyto vysoce kvalitní německé konektory žádný problém. Zároveň získáte plnou flexibilitu díky škálovatelnosti konektorů typu „board-to-board“.
Zero SMT Socket
Přehled podrobností
ochrana proti pootočení
pro správné spojení Plug a Socket
Závitové úkosy
k vyrovnání středového a úhlového úhlové přesazení při zasunutí
Boardlock
pro pevné připojení k desce plošných spojů
kódovací kolík
pro správné umístění konektoru na desce plošných spojů
koplanarita
pro spolehlivé pájení při zpracování
tvorba menisku pájky
pro vysokou stabilitu a odolnost pájený spoj

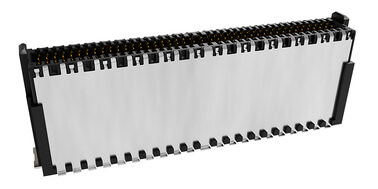

Zero SMT Plug
Přehled podrobností
Oboustranný kontaktní systém
pro spolehlivé spojení v průmyslovém prostředí (nárazy, vibrace, teplotní cykly, škodlivé plyny)
Hladký kontaktní povrch
Kontaktování na homogenní válcované straně s vysoce kvalitními povrchy umožňuje 500 cyklus zasunutí
Chráněné kontakty
Optimalizovaná geometrie kontaktů a pouzdra snižuje riziko poškození kontaktů
Tok dat
Geometrie kontaktů optimalizovaná pro vysokofrekvenční přenos zajišťuje přenosovou rychlost 16 Gbit/s
stínění EMC
Oboustranné stínění zajistí vysokou elektromagnetická kompatibilita pro optimální integrita signálu signálu v průmyslovém prostředí
vyrovnání tolerancí
Vysoká spolehlivost díky vysoké kompenzaci vyrovnání tolerancí
Hermafroditní kontaktní systém: oboustranné kontaktování pro nejvyšší spolehlivost kontaktu u SMT konektorů
Na rozdíl od konvenčních SMD konektorů, které zajišťují kontakt pomocí nožového a dutinkový kontakt, má náš stíněný deskový konektor Zero8konektor na každém páru kontaktů (Plug nebo Socket) jak nožový, tak dutinkový kontakt. Díky této spolehlivé připojovací technologii zajišťuje tento konektor v rozteči 0,8 mm rozteč dvojité kontaktování na jednom pinu a poskytuje vysokou redundanci, a tím i maximální spolehlivost kontaktu. Díky tomu tento hermafroditní kontaktní systém zajišťuje bezpečné, robustní a plynotěsné spojení i přes vnější vlivy, jako jsou nárazy, vibrace, teplotní cykly a škodlivé plyny. Velmi vysoká vyrovnání tolerancí 0,4 mm ve zapojeném stavu, umožněná hermafroditním kontaktním systémem konektoru Zero8, činí konektor navíc obzvláště škálovatelným.
Geometrie izolačního pouzdra je navíc navržena tak, že kontakty v konektoru izolační těleso jsou zapuštěny a tím chráněny, takže jejich poškození je prakticky nemožné. Geometrie navíc spolehlivě zabraňuje nesprávnému zasunutí kontaktů do sebe.
Flexibilní vzdálenosti mezi deskami plošných spojů: Vhodné Platinen-konektor pro desky plošných spojů pro každou potřebu
Naše konektor pro desky plošných spojů jsou robustní a zaručují vysokou vyrovnání tolerancí. Jak při instalaci, tak i ve zapojeném stavu se SMT konektory přizpůsobí vašim individuálním požadavkům. konektor ochotně odpustí i nesprávnou manipulaci. Ať už plánujete cokoli, na konektory Zero8 se můžete spolehnout.

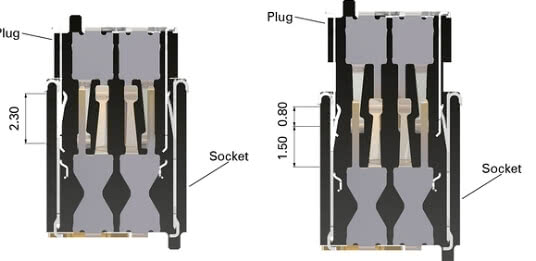

Vícepólové konektory (konektor) od výrobce ept není nutné zasunovat až na doraz. Díky přesahu 2,3 mm se konektory ept přesně přizpůsobí vašim aplikacím. Zástrčku (Plug) a zásuvku (Socket) lze zasunout variabilně v rozmezí 1,5 mm, aniž by to mělo vliv na přenos dat. Podle potřeby lze realizovat vzdálenosti mezi deskami plošných spojů od 6,00 do 21,00 mm.
Zasunutím až na doraz se dosáhne minimální možné vzdálenosti mezi deskami plošvzdálenost mezi deskami. Pro co největší vzdálenost zasuňte Plug a Socket do sebe pouze o 0,8 mm. Tato kontaktní plocha již stačí k zajištění rychlého a bezpečného spojení.

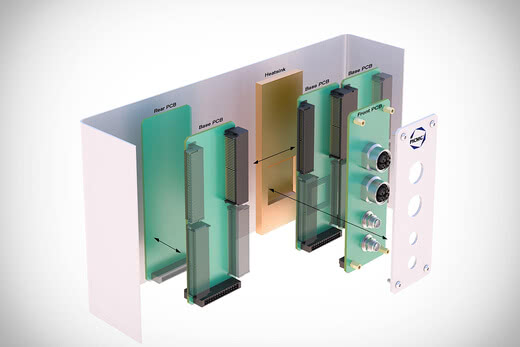

Konektory pro desky plošných spojů (konektor pro desky plošných spojů) Zero8 jsou specifikovány podle normy PICMG Modblox7
ModBlox7 popisuje základní specifikaci modulárního box-PC, sestávajícího z různých funkčních modulů, jako jsou CPU, napájecí zdroj a I/O. Tento nový, výrobcově nezávislý standard umožňuje uživatelům díky interoperabilním funkčním jednotkám realizovat širokou škálu kombinací zařízení v modulárním provedení. Cílem PICMG® bylo také snížit náklady a podpořit udržitelnost. Nová specifikace PICMG® zahrnuje jak mechanickou část, tak modulární funkční jednotky a také elektrické propojení pomocí konektorů (konektor) s předdefinovaným rozložením pinů (Pinout).
Box-PC se skládá ze skříně, jedné nebo dvou napájecích jednotek a jednoho nebo dvou procesorů, z nichž každý má až čtyři rozhraní PCI Express a až osm vstupů a výstupů založených na USB. Každý modul může podle složitosti jednotky obsahovat až tři naskládané desky plošných spojů. Rozměry box-PC jsou přitom předem dané, a to jak ve výšce, tak v hloubce. Šířka čelní strany se naopak liší v závislosti na počtu jednotek. Ty mohou sestávat z jednoho nebo více takzvaných slotů o velikosti 1,4 palce. Dvanáct slotů lze tak zařadit za sebou až do maximální šířky 16,8 palce.
Zvláštní pozornost se u standardu pro modulární konfiguraci zařízení samozřejmě věnuje elektrickému a mechanickému propojení jednotlivých modulů pomocí konektorů (konektor). V souladu s provozními podmínkami box-PC se u modelu Zero8 jedná o vysokorychlostní konektor v provedení SMT, který se vyznačuje nejen enormní robustností při instalaci, ale také vysokými tolerancemi při provozu a mimořádnou odolností vůči nepříznivým podmínkám prostředí. Jelikož je u některých aplikací nutné zajistit spolehlivost proti výpadkům pomocí redundance prostřednictvím dalšího konektor, musí být navíc možné současné použití více konektorů na jedné desce plošných spojů. To vyžaduje vysokou kompenzaci posunu při zasunutí i tolerance při provozu. Všechny tyto vlastnosti vykazuje konektor pro desky plošných spojů Zero8.

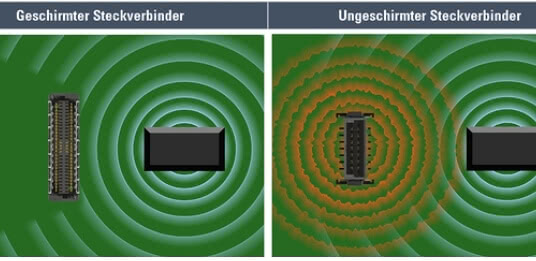

konektor pro desky plošných spojů: EMC stínění pro nejvyšší kvalitu spojení desek plošných spojů
S rostoucí hustotou osazení stoupá riziko vzájemného elektromagnetického rušení. Aby se tomu zabránilo, používají se konektory (konektor) s stínění, které vykazují lepší elektromagnetická kompatibilita (EMC). Elektromagnetická kompatibilita (EMC) je rozhodující pro bezporuchový provoz elektrických součástek a aplikací.
Naše konektory Zero8 typu „board-to-board“ se vyznačují oboustranným stínění, které zajišťuje optimální hodnoty EMC. Tím je zaručen bezporuchový přenos dat prakticky v jakémkoli prostředí. Použitý stínící materiál je vhodný zejména pro komponenty s vysokými požadavky na elektromagnetická kompatibilita. Tím je zaručena vzájemná indukčnost maximálně 10 pikohenry. Díky tomu jsou konektor desek plošných spojů řady Zero8 optimální volbou pro aplikace v rámci Průmyslu 4.0 a internetu věcí.

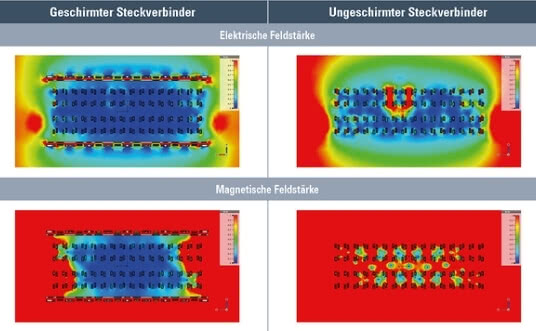

Koncepce rozsáhlého stínění spolehlivě odvádí rušivé proudy směrem k připojení k zemi díky vícenásobnému kontaktování na obou deskách plošných spojů. Vlivy intenzity elektrického a magnetického pole na konektor desek plošných spojů lze názorně simulovat pomocí vzájemná indukčnost. V opačném případě, kdy by konektor mohl fungovat jako zdroj rušení, jsou sousední komponenty a součástky účinně chráněny.
Vyrábíme pro vás přesně na míru přizpůsobené, individuální konektor pro vaše konkrétní použití.

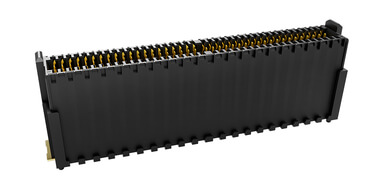

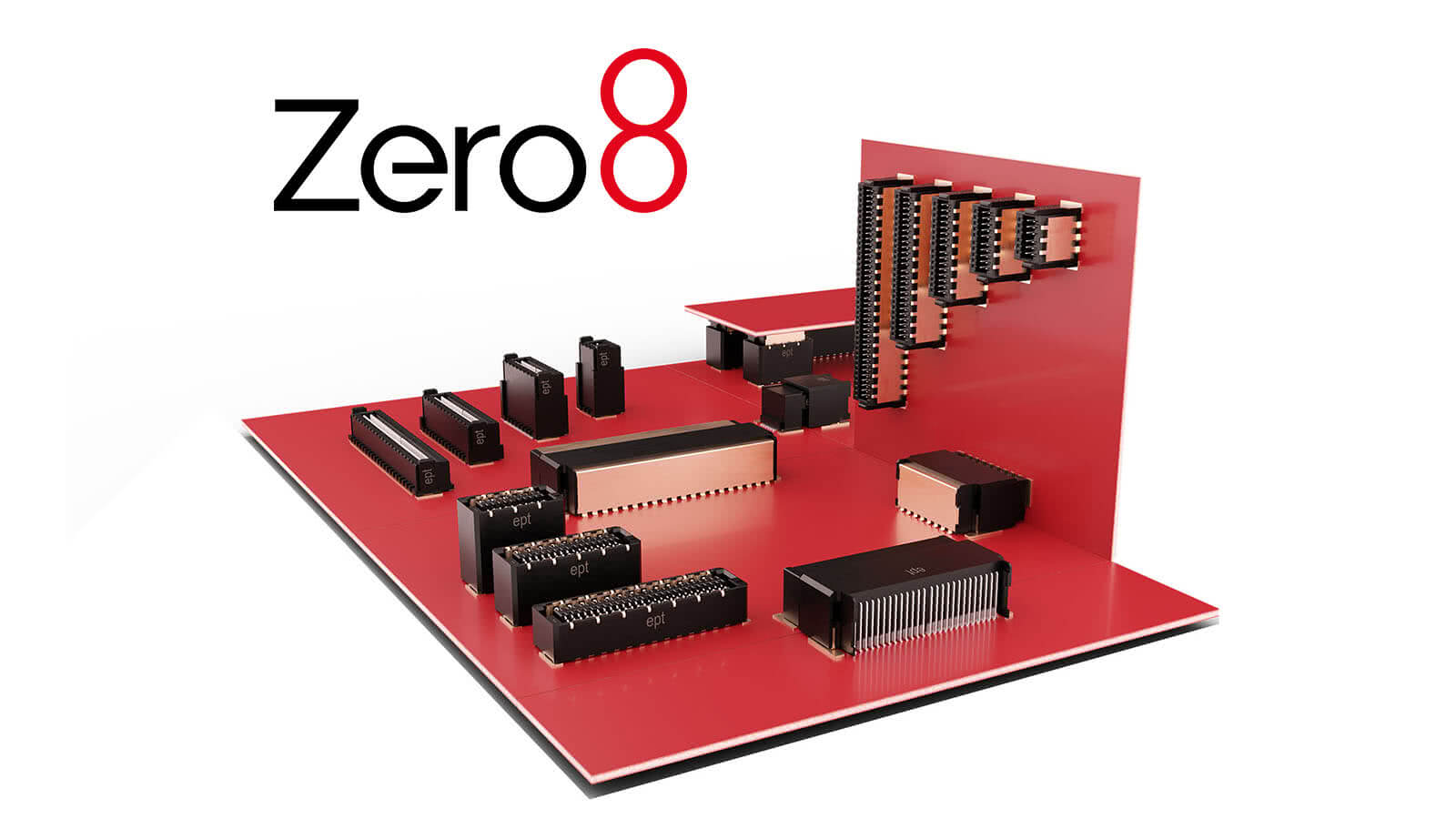

Zero8 SMT-konektor pro desky plošných spojů pro průmyslové aplikace
Hledáte SMT konektor s stínění, který je robustní a zajišťuje spolehlivý kontakt? A nejlépe ještě škálovatelný podle vašich individuálních požadavků?
Naše produktová řada Zero8 konektor pro desky plošných spojů v provedení rozteč 0,8 mm byla vyvinuta pro náročné průmyslové aplikace a nabízí přitom maximální škálovatelnost.

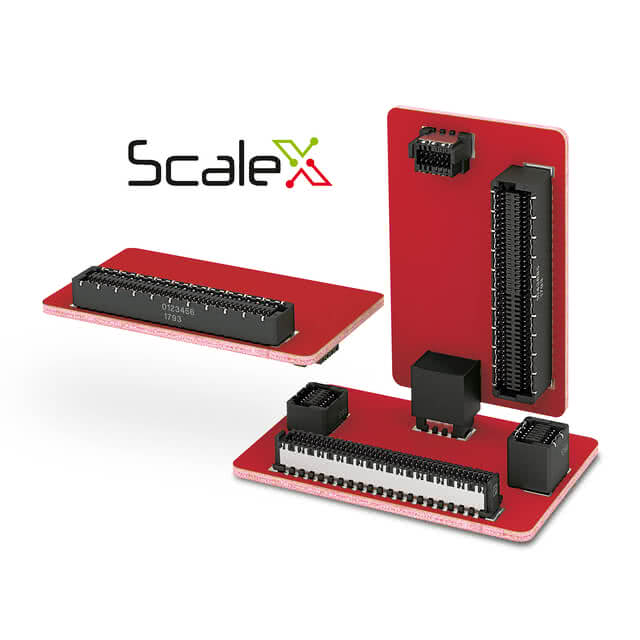

typ, počet kontaktů a výška stohování z řady SMT –konektor si můžete libovolně přizpůsobit svým individuálním požadavkům. Naše konektor pro desky plošných spojů přitom zaručují přenosová rychlost 16 Gbit/s. Spojení s deskou plošných spojů lze realizovat v paralelní, pravoúhlé nebo horizontální formě. Socket a Plug nabízíme ve provedeních low-, mid- a high-profile, stejně jako úhlový; Plug je navíc k dispozici také v provedení typ x-high-profile.
Díky různým výškám provedení můžete pomocí konektorů Zero8 typu „deska-deska“ dosáhnout vzdáleností mezi deskami plošných spojů od 6,00 do 21,00 mm. Konektory ept jsou k dispozici v provedeních od 12 až po 80 pólů. A to ještě není vše: i u stínění máte na výběr! stínění na obou stranách páru konektorů, nebo bez ní? Nebo jen na jedné straně? Rozhodnutí je na vás. Všechny konektory Zero8 jsou v každém případě vzájemně kompatibilní a libovolně kombinovatelné, ať už se rozhodnete pro nestíněné nebo stíněné konektor.
FAQ: Otázky a odpovědi týkající se SMT-Leiterplattensteckverbindern pro desky plošných spojů Zero8
Jak lze zpracovávat SMT konektor Zero8 pro desky plošných spojů?Jakými způsoby lze desky plošných spojů propojit pomocí SMT-Steckverbindern Zero8?Jaké proudy lze přenášet pomocí konektorů Zero8?Čím se vyznačuje nový koncept připojení?Co představuje technologie ScaleX?Pro jaké přenosové rychlosti jsou vhodné SMT-konektor Zero8?Pro jaké aplikace je vhodná stíněná varianta?Vyrovnává koncepce připojení Zero8 odchylky v mé aplikaci?
Jak lze zpracovávat SMT konektor Zero8 pro desky plošných spojů?
Systém konektorů Zero8 se zpracovává technologií Surface Mount Technology (SMT) a je tedy připájen přímo na desky plošných spojů. konektor se standardně dodávají v balení typu „páska na cívce“, což umožňuje plně automatizované zpracování pomocí systému „pick-and-place“. polohovací kolík na spodní straně konektorů Zero8 přitom zaručují přesné umístění na desce plošných spojů. Společnost ept navíc garantuje koplanaritu kontaktů s odchylkou max. 0,1 mm, aby bylo zajištěno spolehlivé pájení při zpracování.
Jakými způsoby lze desky plošných spojů propojit pomocí SMT-Steckverbindern Zero8?
Různé typy konstrukcí Zero8-rodina konektorů umožňují propojení desek plošných spojů v paralelním uspořádání s výškou stohování mezi 6 a 21 mm, stejně jako v horizontálním nebo úhlovém uspořádání.
Jaké proudy lze přenášet pomocí konektorů Zero8?
Díky vysoce kvalitní měděné slitině s vynikajícími vodivostními hodnotami je u 50pólového konektor možný proud až 1,7 A při okolní teplotě 20 °C. Těchto hodnot se obvykle dosahuje u konektorů s rozteč minimálně 1,27 mm.
Čím se vyznačuje nový koncept připojení?
Každá dvojice konektorů (Plug nebo Socket) obsahuje jak nožový, tak pružinový dutinkový kontakt. Toto dvojité kontaktování zajišťuje bezpečné a plynotěsné spojení v průmyslovém prostředí a je odolné vůči vnějším vlivům, jako jsou: nárazy, vibrace, teplotní cykly, škodlivé plyny atd. Díky kontaktování na homogenní válcované ploše (válcovaná plocha) s vysoce kvalitním povrchem je zaručeno minimálně 500 zasunovacích cyklů (cyklus zasunutí) a je omezeno opotřebení povrchu při mikropohybech.
Co představuje technologie ScaleX?
Technologická značka ScaleX popisuje škálovatelnost systému konektorů v praxi a výhody kontaktní technologie:
spolehlivé mechanické a elektrické spoje díky oboustrannému kontaktnímu systému
; flexibilní konstrukce zařízení: různé počty kontaktů, typy a výšky stohování s vysokou efektivní délka zasunutí;
variabilita: konektor deska-deska ve stíněných i nestíněných provedeních
; robustnost: spojovací technologie pro vysokou kompenzaci vyrovnání tolerancí a ochranu kontaktů
; přenosové rychlosti až 16 Gbit/s: volitelně s uzavřeným stínícím konceptem pro vysokou ochranu proti EMC
Pro jaké přenosové rychlosti jsou vhodné SMT-konektor Zero8?
Simulace se systémem konektor Zero8 při rychlosti 16 Gbit/s vykazují vynikající integrita signálu. S-parametr vám můžeme poskytnout pro vaše aplikační simulace; v tomto ohledu nás prosím kontaktujte na adrese sales@ept.de
Pro jaké aplikace je vhodná stíněná varianta?
Koncepce stínění zajišťuje optimální elektromagnetickou kompatibilitu (EMC) při průmyslovém použití a je vhodná pro všechna zařízení s interním vysokorychlostním přenosem, která jsou klasifikována jako zdroj rušení a/nebo přijímač rušení: frekvenční měniče, napájecí zdroje, zařízení UPS, elektrické pohony, spínací zařízení, řídicí systémy, IO systémy, lékařská zařízení, měřicí technika, komunikační zařízení, síťová technika, senzory, zařízení pro přenos videa.

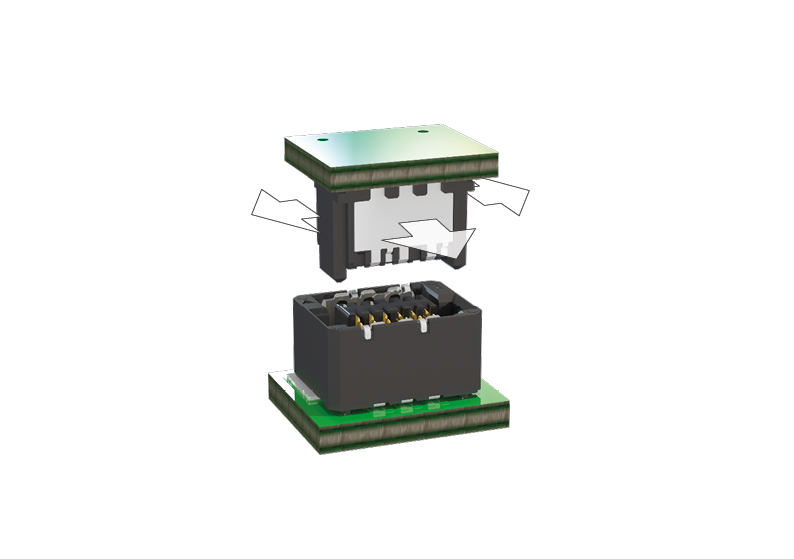

Vyrovnává koncepce připojení Zero8 odchylky v mé aplikaci?

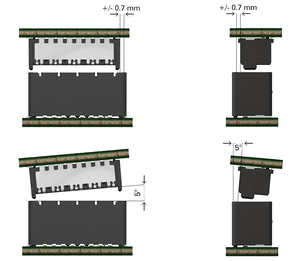

Nově vyvinutý koncept připojení zajišťuje vysokou přesnost „ vyrovnání tolerancí “ během instalace (úhlové přesazení a do 5°, radiální přesazení ± 0,7 mm) a vyrovnává i ve zasunutém stavu tolerance na straně zařízení ± 0,4 mm ve směru x a y a 1,5 mm ve směru z.
