Vysokorychlostní přímé konektorové spoje až do 28 Gbit/s
Funkce
- Přímé konektory
- 20 až 200 kontaktů Rychlost
- přenosu dat 28 Gbit/s
- Proudová zatížitelnost 3,2
- A 500 cyklů zapojení
- Balení v pásce a cívce, zásobníku Tloušťka
- dceřiné desky 1,60 mm
Aplikace
- Vestavěná
- průmyslová automatizace
- Datacom
EC.8: Přehled
EC.8 – rovný
EC.8 rovných 20 p Položka č. 408-52020-000-11
EC.8 právě 40 bodů Položka č. 408-52040-000-11
EC.8 rovných 60 bodů Položka č. 408-52060-000-11
EC.8 rovných 60 bodů Položka č. 408-52060-100-11
EC.8 rovných 80 bodů Položka č. 408-52080-100-11
EC.8 přesně 100 bodů Položka č. 408-52100-100-11
EC.8 rovný 120p Položka č. 408-52120-100-11
EC.8 rovných 140 bodů Položka č. 408-52140-100-11
EC.8 rovných 160 bodů Položka č. 408-52160-100-12
EC.8 rovných 180 bodů Položka č. 408-52180-100-12
EC.8 rovných 200 bodů Položka č. 408-52200-100-12
EC.8 rovných 200 bodů Položka č. 408-52200-103-12
Jiný počet pólů? Jiná výška stohování? Alternativní kontaktní nátěry? Varianty na míru? Zpožděné kontakty?
EC.8: Systém přímých konektorů s vysokou rychlostí v krvi
Na rozdíl od klasických konektorů se u konektorů s přímým zapojením minimalizují nejrůznější překážky, jako jsou změny směru, odrazy a změny průřezu, což zajišťuje čistý přenos signálu.
Podrobná zpráva o vlastnostech vysokorychlostního přenosu a S-parametry pro simulaci vašeho vlastního návrhu jsou k dispozici na vyžádání: sales@ept.de
Přehled podrobností
k vyrovnání posunu osy a úhlového posunu při zasouvání
pro zajištění správného kontaktu zásuvné karty
spojování s garantovanou kvalitou při zpracování
Ochrana proti otočení a vyrovnání tolerancí u zásuvné karty
zabraňuje otočení konektoru na desce
- jiný počet pólů
- jiné výšky stohování
- alternativní povrchové úpravy kontaktů
Požádejte nyní o individuální konektor

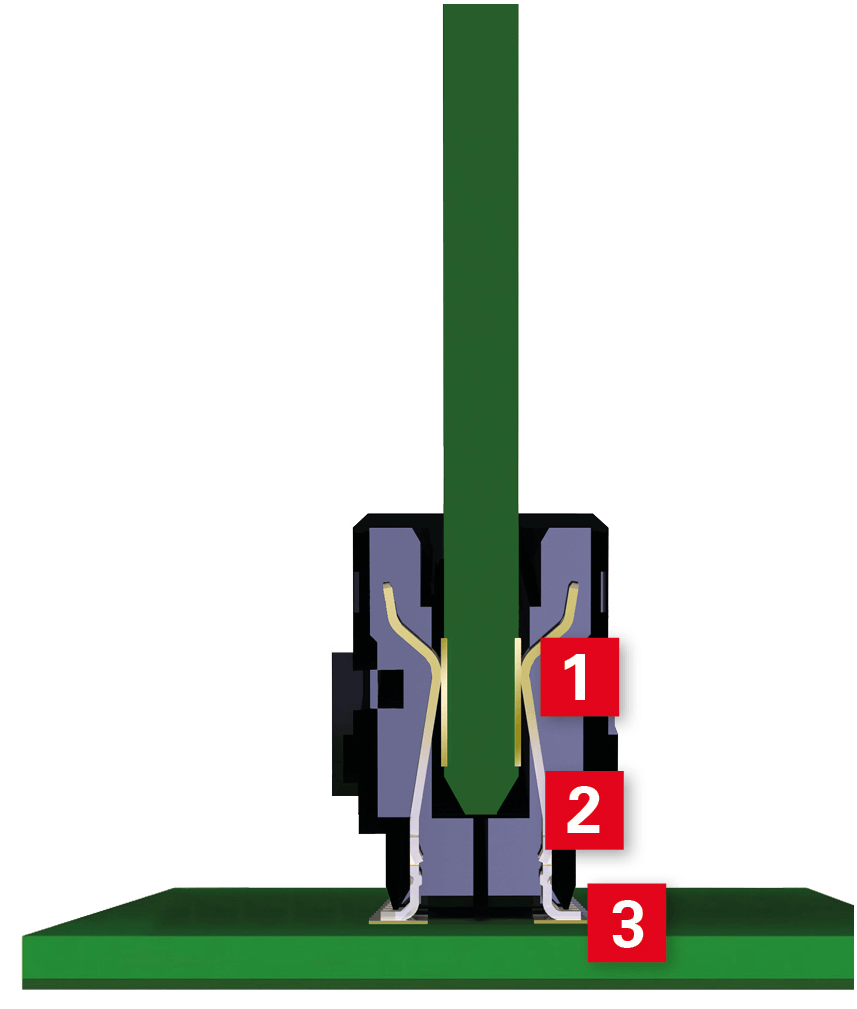

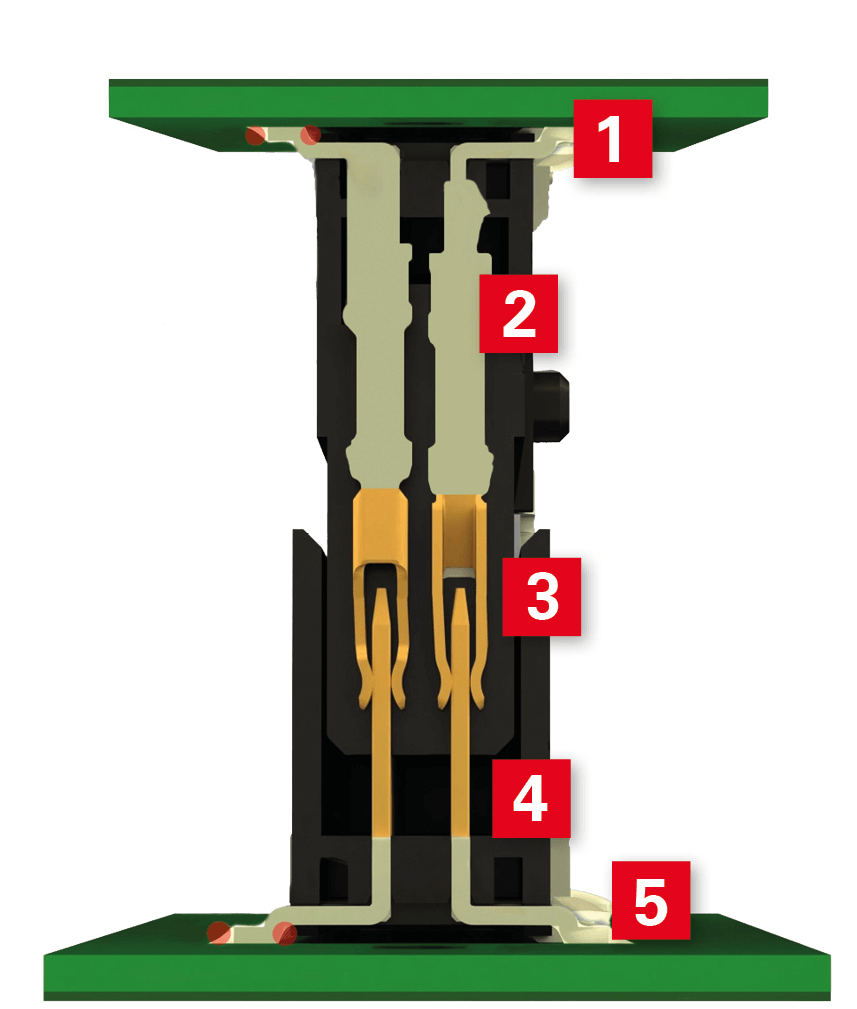

Přímý konektor vs. pár konektorů
[1] R kontaktní přechod
[2] R kontakt
[3] R připojovací plocha
[1] R připojovací plocha
[2] R kontakt
[3] R přechod kontaktu
[4] R kontakt
[5] R připojovací plocha
Tolerance

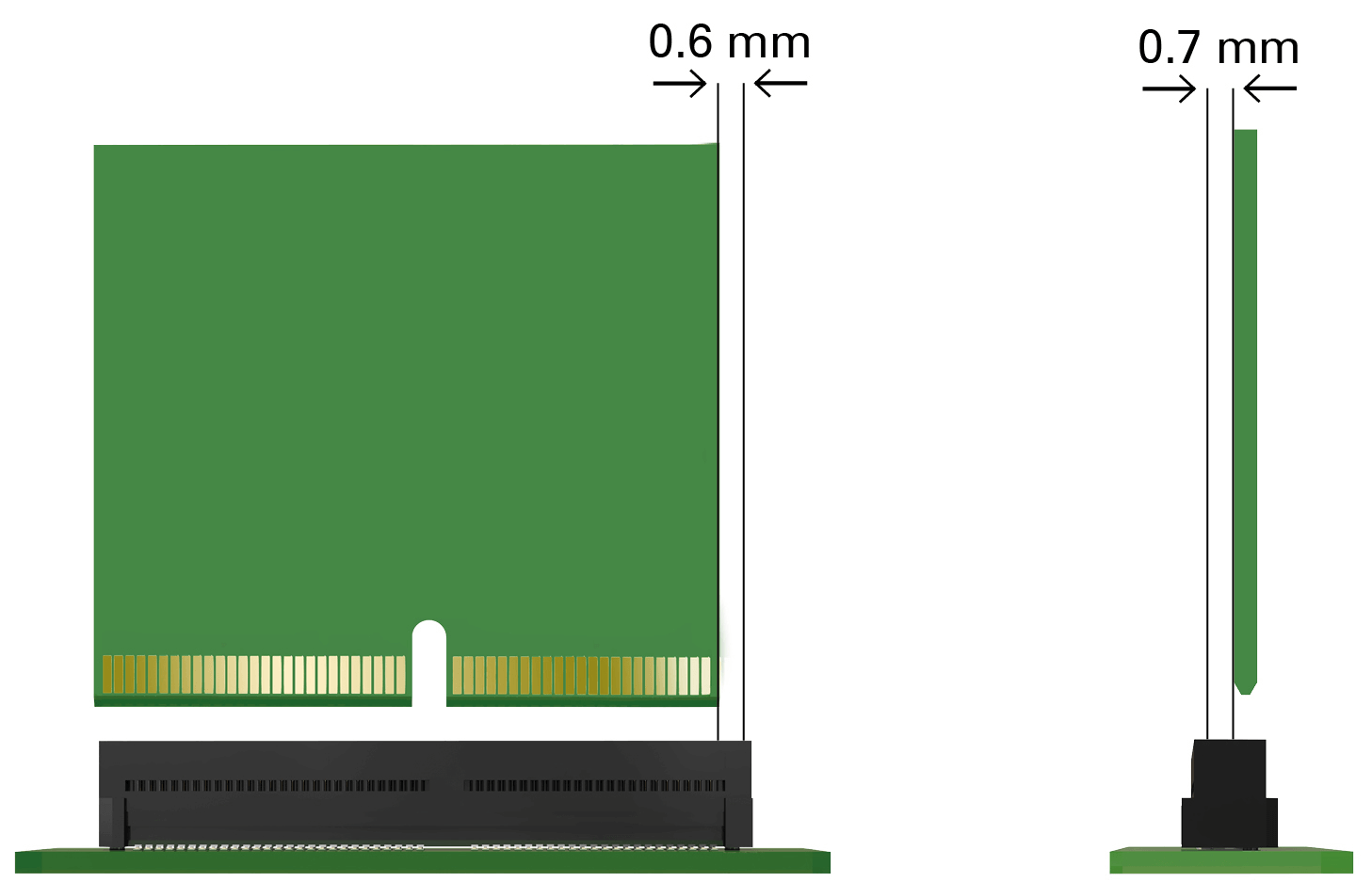

8 Přípustné tolerance
odsazení osy Přímé konektory EC.8 tolerují při zapojení odsazení 0,6 mm v podélné ose a 0,7 mm v příčné ose.

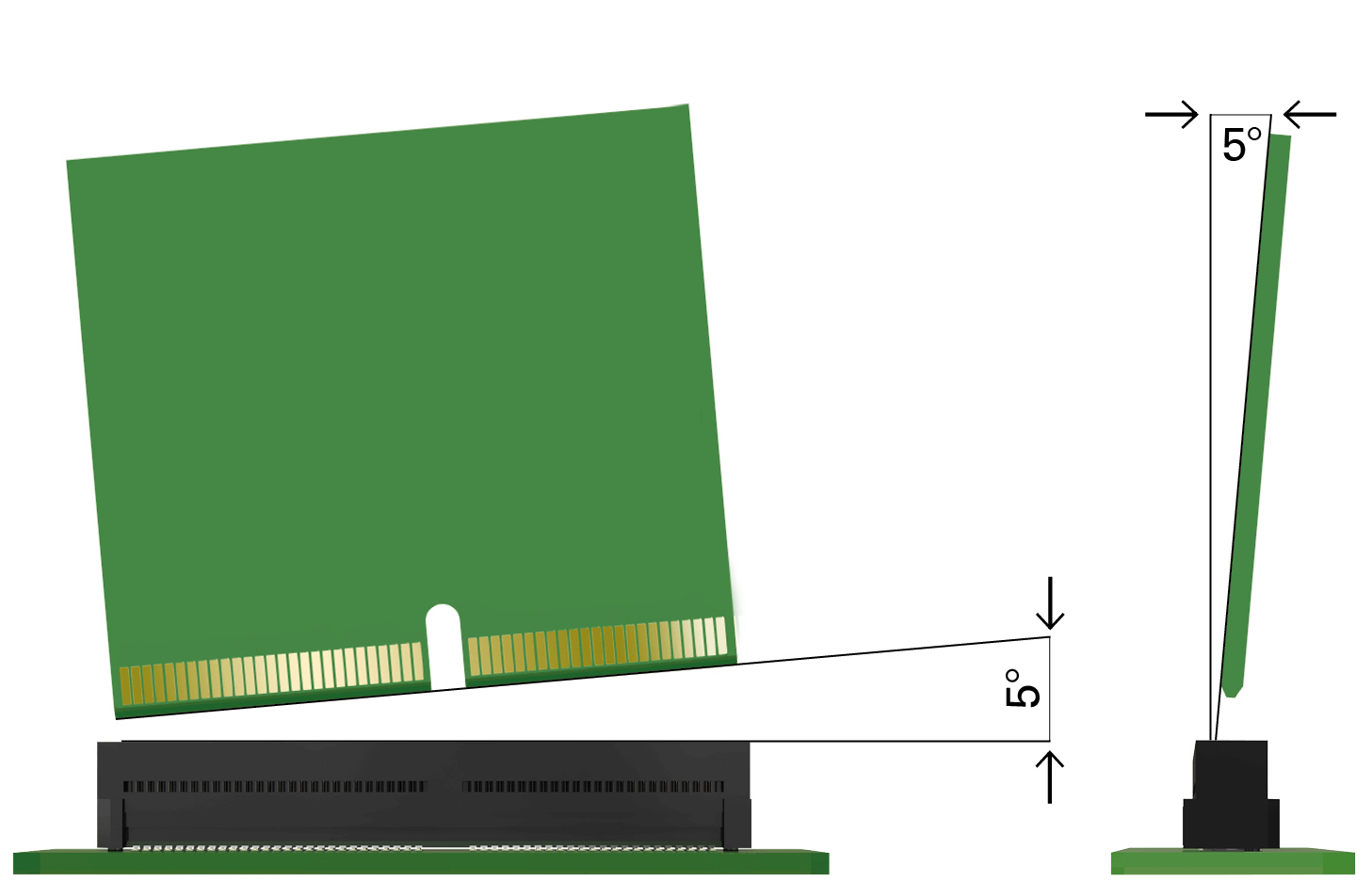

8 Přípustné tolerance úhlového posunutí
U přímých konektorů EC.8 lze dceřinou desku zasunout do konektoru EC.8 s úhlovým posunutím až 5° v podélné i příčné ose.

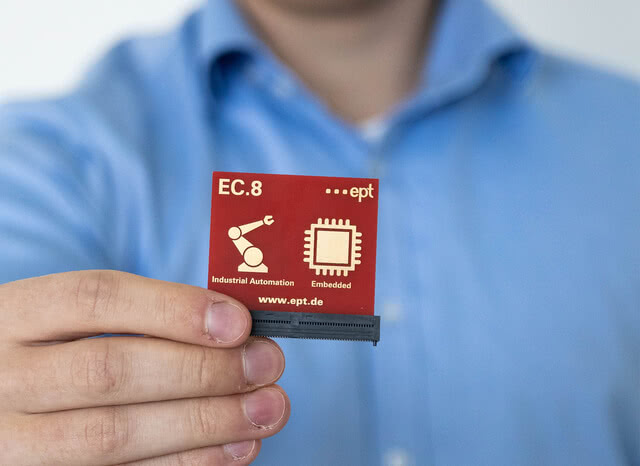

EC.8 SMT konektory s přímým zapojením v rozteči 0,8 mm
Náš konektor EC.8 je díky své konstrukci již profesionálem v oblasti vysokých rychlostí a nabízí přenosové rychlosti až 28 Gbit/s. Je ideální pro moderní aplikace Průmyslu 4.0 a jeho oblastí, jako je internet věcí, cloudové nebo edge computing.
Kromě vysoké přenosové rychlosti nabízí tento přímý konektor také následující výhody:
Díky přímému kontaktu s deskou plošných spojů se šetří místo a zdroje. Náklady na materiál a montážní náklady na propojovací lištu totiž zcela odpadají. Technická výhoda vyplývá ze snížení odporů a vlivů, které mohou působit na signál.
Abychom mohli dodat vhodný přímý konektor pro každou aplikaci, nabízíme náš EC.8 v průmyslově osvědčeném rozteči 0,8 mm s variantami od 20 do 200 signálních pinů, volitelných v krocích po 20.
Řada EC.8 prošla rozsáhlým testovacím programem, při kterém byla prokázána správná funkce mimo jiné po klimatických zkouškách, rázových a vibračních zátěžích nebo také po 500 cyklech zapojení. Zaujalo vás to? Vyžádejte si hned EC.8 HighSpeed Report a S-parametry a přesvědčte se na základě čísel a faktů.
Často kladené otázky: Otázky a odpovědi týkající se konektorů pro desky plošných spojů EC.8 SMT
Jak lze zpracovávat přímé konektory EC.8?
Přímé konektory se montují technologií povrchové montáže (SMT). Pájení se provádí přímo na desce plošných spojů.
Konektory s počtem pinů 20 až 140 se dodávají v balení typu Tape and Reel, které odpovídá standardům na trhu; to umožňuje plně automatickou montáž pomocí zařízení typu Pick-and-Place.
Varianty s počtem pólů 160 až 200 jsou standardně baleny v zásobníku, na požádání je možné i balení typu Tape and Reel. To však používá širší pásku, která není tak běžná.
Podle jaké specifikace/jakého návrhu musí být zásuvná deska vyrobena?
Zkosení a rozměry desky plošných spojů naleznete na následujícím výkresu. Pro zlaté pady doporučujeme tvrdé zlacení. Další podrobnosti naleznete na výkresu produktu.
Proč by se měl používat systém přímých konektorů?
Pomocí systémů s přímým zapojením lze dosáhnout vysokých přenosových rychlostí. Na rozdíl od dvoudílných konektorových systémů zde nedochází k negativnímu vlivu druhého konektoru na signál. To vyplývá především z menšího počtu kontaktních bodů, menšího počtu změn průřezu vodiče a s tím souvisejících menších změn směru signálu.
Tak lze dosáhnout vysokého výkonu i při malém záběru. Navíc se ve srovnání s dvoudílnými konektorovými systémy snižuje průchozí odpor, což má za následek zvýšenou proudovou zatížitelnost.
Je systém konektorů EC.8 kompatibilní s běžnými specifikacemi dceřiných karet?
Systém konektorů EC.8 podporuje dceřiné desky o tloušťce 1,60 mm. U konektorů s 80 a více kontakty je navíc integrován výstupek, který zabraňuje nesprávnému zasunutí. U 60pólové varianty lze tento výstupek volitelně vynechat.
Systém konektorů EC.8 odpovídá běžnému tržnímu standardu a je kompatibilní s běžně používanými deskami.
V jakých aplikacích se používají přímé konektory EC.8?
Díky své univerzálnosti nacházejí přímé konektory EC.8 široké uplatnění v mnoha odvětvích. V oblasti automatizační techniky a zařízení IoT se například uplatňují díky malému rozteči a vysokým přenosovým rychlostem.
Jaký posun tolerují přímé konektory EC.8 při zasunutí dceřiné desky?
Úhlový posun až 5° je přípustný v podélném i příčném směru. Je
přípustný posun o 0,7 mm kolmo a 0,6 mm rovnoběžně s podélnou osou konektoru.
Jaké přenosové rychlosti lze dosáhnout?
Rychlost přenosu dat činí 28 Gbit/s. Následující graf znázorňuje průběh vloženého útlumu v závislosti na frekvenci.
Jaké proudy lze přenášet?
140pólový konektor přenáší proud až 3,2 A při okolní teplotě 20 °C. Pro podrobnější informace nás neváhejte kontaktovat na adrese sales@ept.de
Jsou konektory EC.8 komponenty s certifikací UL?
Ano, konektory EC.8 od společnosti ept jsou v USA a Kanadě certifikovány jako UL recognized components.
Jsou konektory EC.8 v souladu s nařízením RoHS?
RoHS (Restriction of the use of certain Hazardous Substances) je směrnice o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních.
Potvrzujeme, že konektory EC.8 od společnosti ept jsou v souladu se směrnicí RoHS 2011/65/EU, jak dokládá příslušné potvrzení. Další informace naleznete v sekci RoHS & REACH
