Kompaktní a odolné spoje desek plošných spojů v technologii SMT

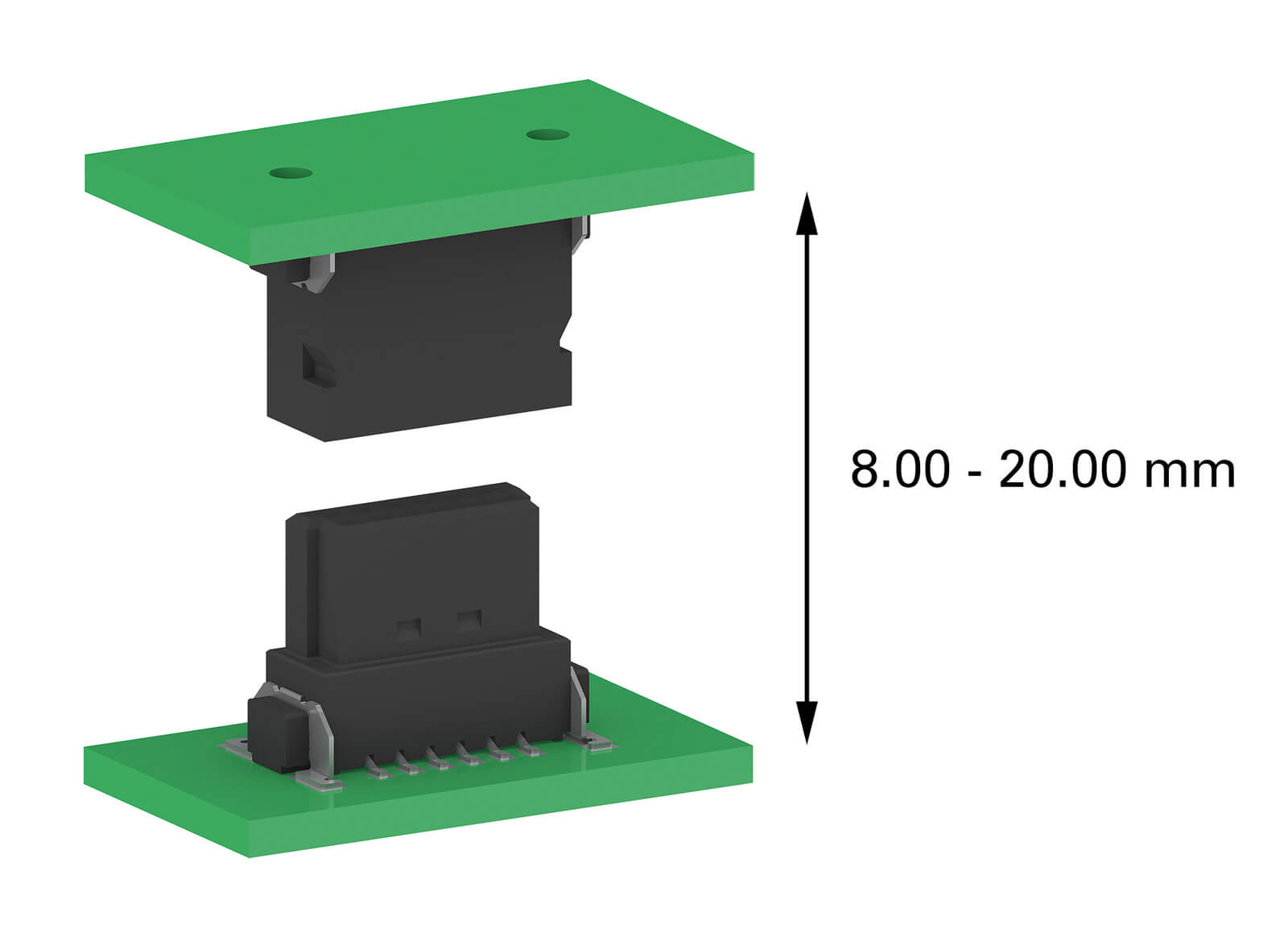

S konektory One27 od společnosti ept lze realizovat rozteče desek plošných spojů od 8,00 do 20,00 mm.

One27 Leiterplattenabstaende NEU 2023

Funkce

12 až 80 kontaktů, proudová
zatížitelnost 1,4
A, 500 zapojovacích cyklů,
maximální spolehlivost
kontaktů, ověřená kompatibilita s produkty jiných výrobců,

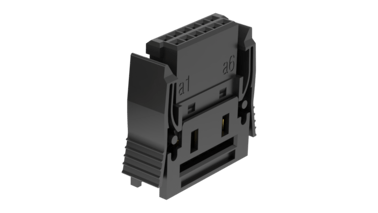

IDC konektorová lišta k dostání samostatně nebo
s kabelem, baleno v pásce a cívce,
certifikováno podle LV214

Aplikace

Propojení deska-deska (mezanin) od 8 mm do 20,00 mm

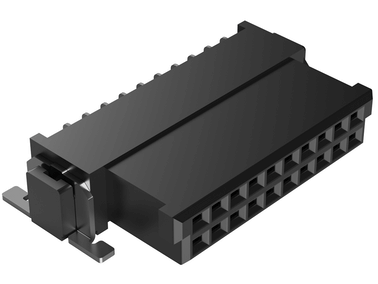

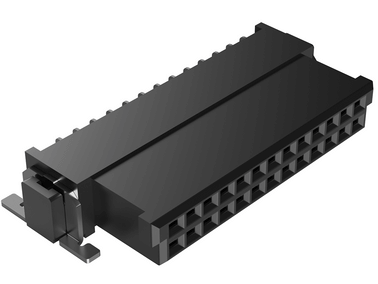

Paralelní a pravoúhlé propojení

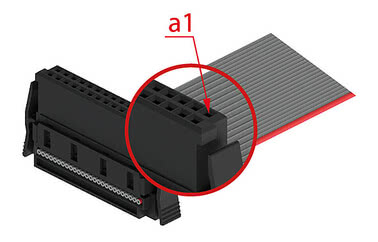

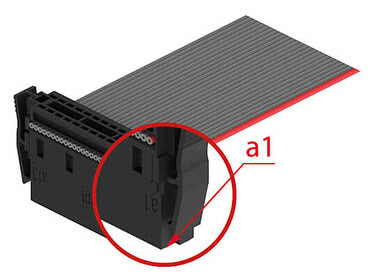

IDC připojení pomocí plochého kabelu

One27: Přehled

Přehled faktů Aplikace Produkty One27 Video s nejzajímavějšími momenty Funkce Flexibilní rozestupy Pohled vývojáře ČASTO KLADENÉ DOTAZY Zkušenosti

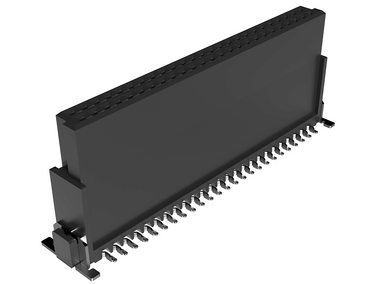

Rovná pružinová lišta

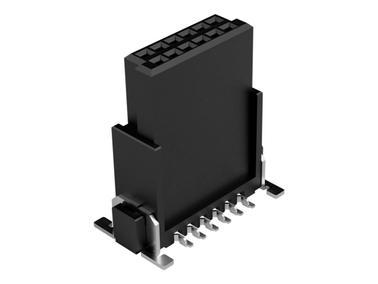

One27 konektorová lišta s vysokým profilem Položka č. 404-54012-51

ept One27 Federleiste gerade high 404 54012 51

lze kombinovat pro rozteč desek plošných spojů 15,4–20,0 mm, Překrytí kontaktů 1,5 mm, Počet pól 12, rozteč 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 13,65 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 konektorová lišta s vysokým profilem Položka č. 404-54012-51 - Technické údaje

Základy

Počet kontaktů	12
Technologie připojení	SMT
Rozteč desek plošných spojů	15,4–20,0 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm

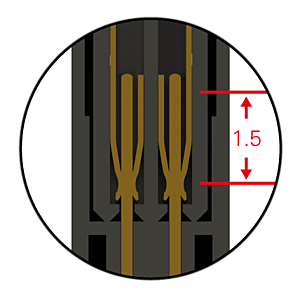

Překrytí kontaktů	1,5 mm

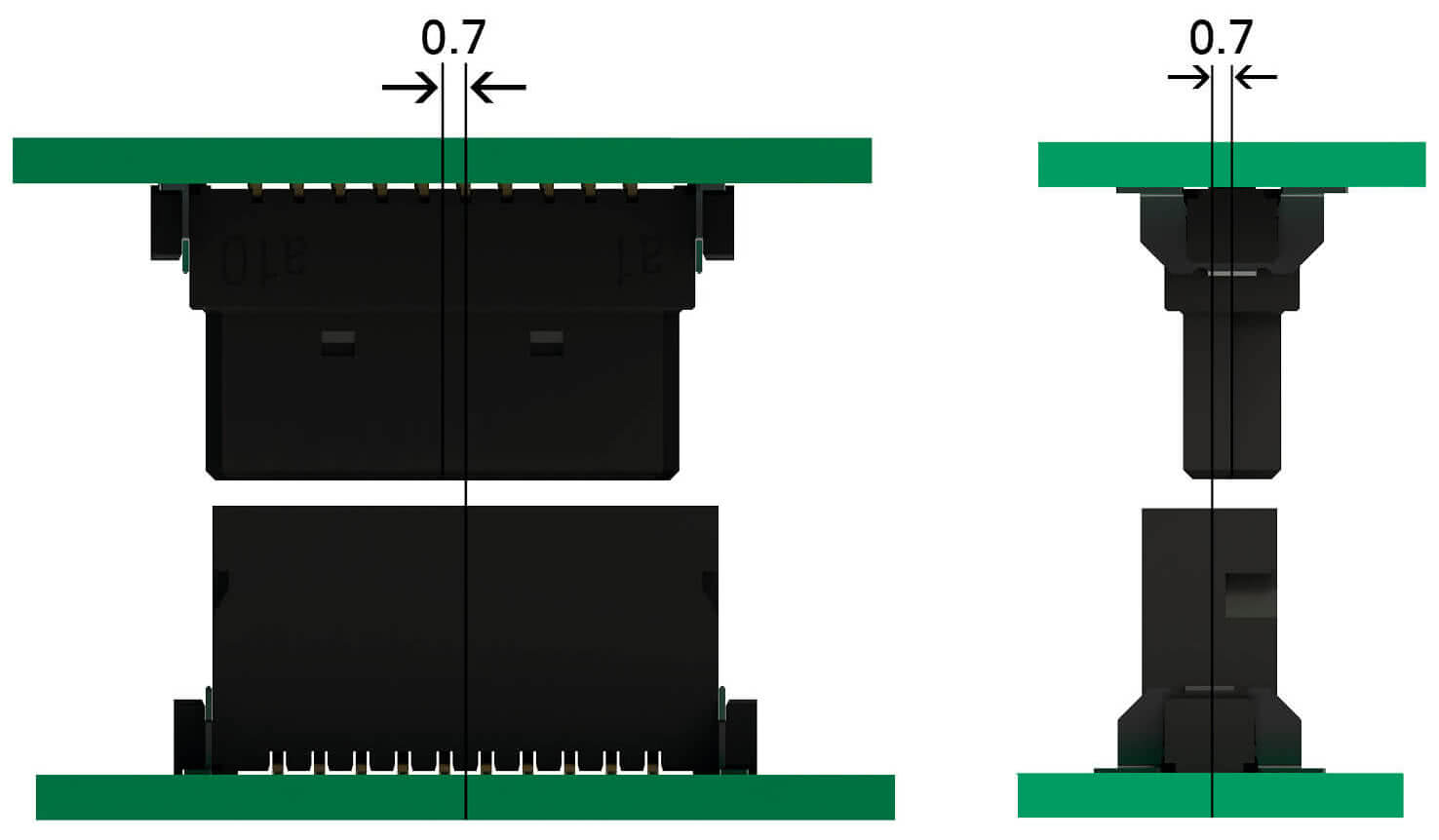

Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm

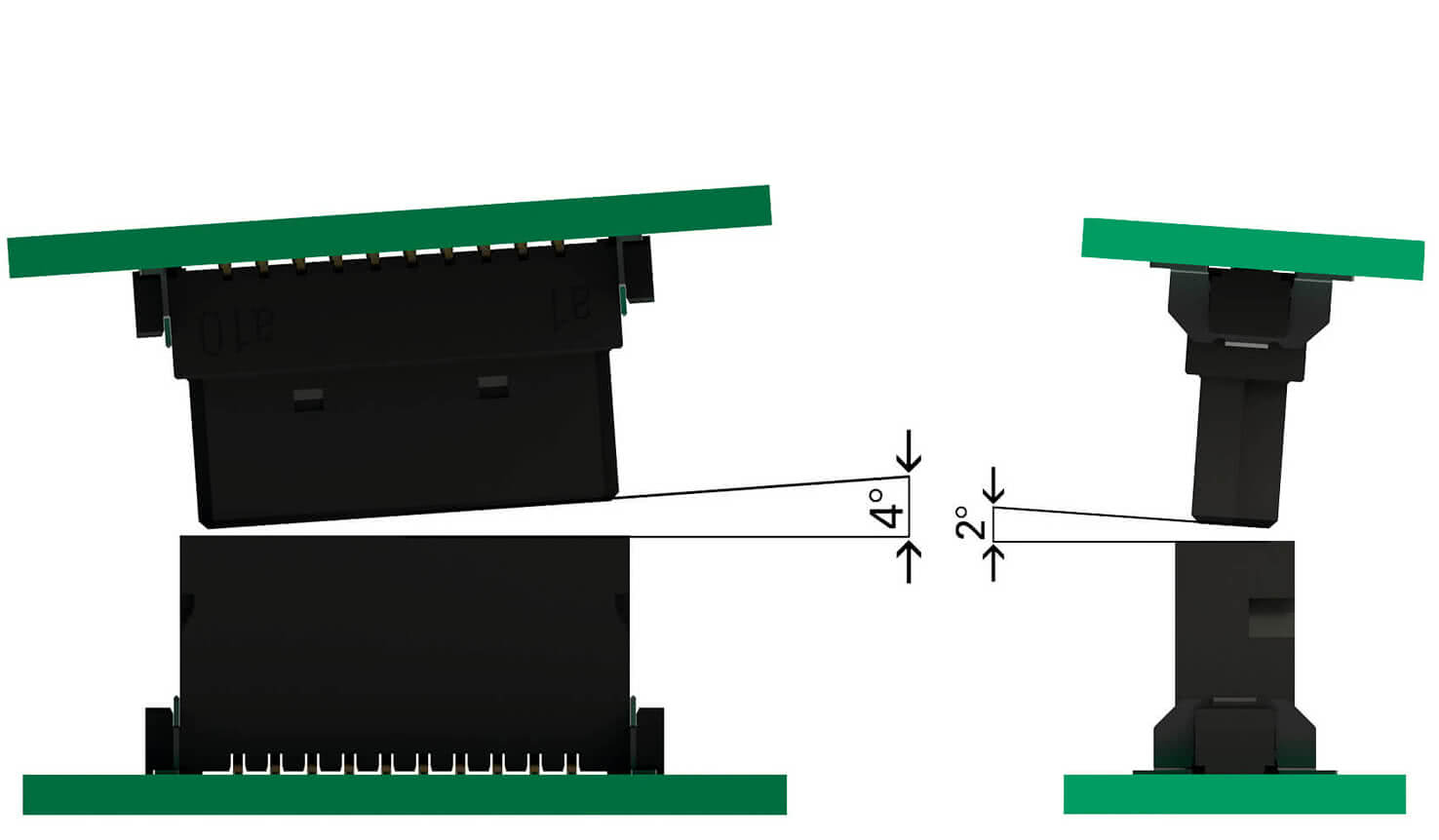

Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

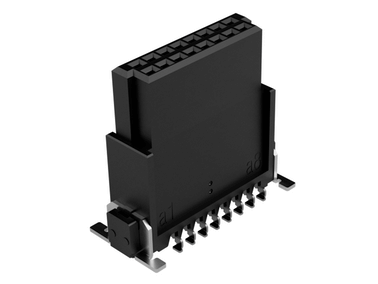

One27 konektorová lišta s vysokým profilem Položka č. 404-54016-51

ept One27 Federleiste gerade high 404 54016 51

lze kombinovat pro rozteč desek plošných spojů 15,4–20,0 mm, Překrytí kontaktů 1,5 mm, Počet pól 16, rozteč 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 13,65 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 konektorová lišta s vysokým profilem Položka č. 404-54016-51 - Technické údaje

Základy

Počet kontaktů	16
Technologie připojení	SMT
Rozteč desek plošných spojů	15,4–20,0 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 konektorová lišta s vysokým profilem Položka č. 404-54020-51

ept One27 Federleiste gerade high 404 54020 51

lze kombinovat pro rozteč desek plošných spojů 15,4–20,0 mm, Překrytí kontaktů 1,5 mm, Počet pól 20, rozteč 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 13,65 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 konektorová lišta s vysokým profilem Položka č. 404-54020-51 - Technické údaje

Základy

Počet kontaktů	20
Technologie připojení	SMT
Rozteč desek plošných spojů	15,4–20,0 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

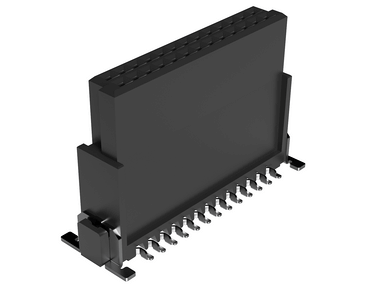

One27 konektorová lišta s vysokým profilem Položka č. 404-54026-51

ept One27 Federleiste gerade high 404 54026 51

lze kombinovat pro rozteč desek plošných spojů 15,4–20,0 mm, Překrytí kontaktů 1,5 mm, Počet kolíků 26, rozteč 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 13,65 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 konektorová lišta s vysokým profilem Položka č. 404-54026-51 - Technické údaje

Základy

Počet kontaktů	26
Technologie připojení	SMT
Rozteč desek plošných spojů	15,4–20,0 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 konektorová lišta s vysokým profilem Položka č. 404-54032-51

ept One27 Federleiste gerade high 404 54032 51

lze kombinovat pro rozteč desek plošných spojů 15,4–20,0 mm, Překrytí kontaktů 1,5 mm, Počet pól 32 v mřížce 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 13,65 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 konektorová lišta s vysokým profilem Položka č. 404-54032-51 - Technické údaje

Základy

Počet kontaktů	32
Technologie připojení	SMT
Rozteč desek plošných spojů	15,4–20,0 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

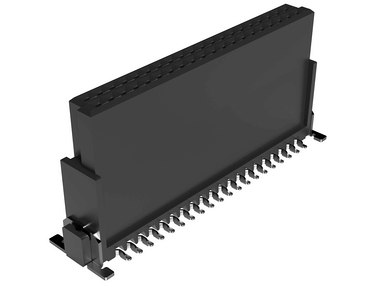

One27 konektorová lišta s vysokým profilem Položka č. 404-54040-51

ept One27 Federleiste gerade high 404 54040 51

lze kombinovat pro rozteč desek plošných spojů 15,4–20,0 mm, Překrytí kontaktů 1,5 mm, Počet kolíků 40, rozteč 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 13,65 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 konektorová lišta s vysokým profilem Položka č. 404-54040-51 - Technické údaje

Základy

Počet kontaktů	40
Technologie připojení	SMT
Rozteč desek plošných spojů	15,4–20,0 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 konektorová lišta s vysokým profilem Položka č. 404-54050-51

ept One27 Federleiste gerade high 404 54050 51

lze kombinovat pro rozteč desek plošných spojů 15,4–20,0 mm, Překrytí kontaktů 1,5 mm, Počet kolíků 50, rozteč 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 13,65 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 konektorová lišta s vysokým profilem Položka č. 404-54050-51 - Technické údaje

Základy

Počet kontaktů	50
Technologie připojení	SMT
Rozteč desek plošných spojů	15,4–20,0 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

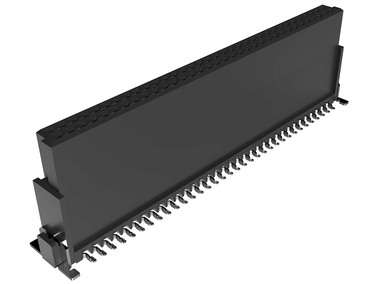

One27 konektorová lišta s vysokým profilem Položka č. 404-54068-51

ept One27 Federleiste gerade high 404 54068 51

lze kombinovat pro rozteč desek plošných spojů 15,4–20,0 mm, Překrytí kontaktů 1,5 mm, Počet kolíků 68 v rozteči 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 13,65 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 konektorová lišta s vysokým profilem Položka č. 404-54068-51 - Technické údaje

Základy

Počet kontaktů	68
Technologie připojení	SMT
Rozteč desek plošných spojů	15,4–20,0 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 konektorová lišta s vysokým profilem Položka č. 404-54080-51

ept One27 Federleiste gerade high 404 54080 51

lze kombinovat pro rozteč desek plošných spojů 15,4–20,0 mm, Překrytí kontaktů 1,5 mm, Počet pól 80 v mřížce 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 13,65 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 konektorová lišta s vysokým profilem Položka č. 404-54080-51 - Technické údaje

Základy

Počet kontaktů	80
Technologie připojení	SMT
Rozteč desek plošných spojů	15,4–20,0 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

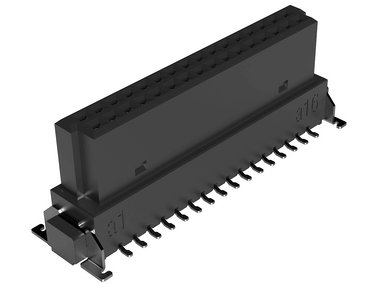

One27 konektorová lišta se středním profilem Položka č. 414-53032-51

ept One27 Federleiste gerade Mid 404 53032 51

lze kombinovat pro rozteč desek plošných spojů 10,8–15,4 mm, Překrytí kontaktů 1,5 mm, Počet pól 32 v mřížce 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 9,05 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 konektorová lišta se středním profilem Položka č. 414-53032-51 - Technické údaje

Základy

Počet kontaktů	32
Technologie připojení	SMT
Rozteč desek plošných spojů	10,8 mm – 15,4 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

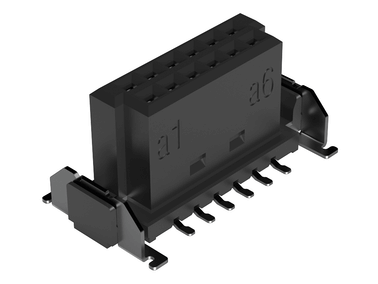

One27 plochý konektor Položka č. 414-52012-51

ept One27 Federleiste gerade Low 404 52012 51

lze kombinovat pro rozteč desek plošných spojů 8,0–12,6 mm, Překrytí kontaktů 1,5 mm, Počet pól 12, rozteč 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 6,25 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 plochý konektor Položka č. 414-52012-51 - Technické údaje

Základy

Počet kontaktů	12
Technologie připojení	SMT
Rozteč desek plošných spojů	8,0 mm – 12,6 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

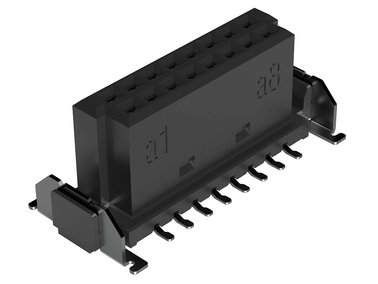

One27 plochý konektor Položka č. 414-52016-51

ept One27 Federleiste gerade Low 404 52016 51

lze kombinovat pro rozteč desek plošných spojů 8,0–12,6 mm, Překrytí kontaktů 1,5 mm, Počet pól 16, rozteč 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 6,25 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 plochý konektor Položka č. 414-52016-51 - Technické údaje

Základy

Počet kontaktů	16
Technologie připojení	SMT
Rozteč desek plošných spojů	8,0 mm – 12,6 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

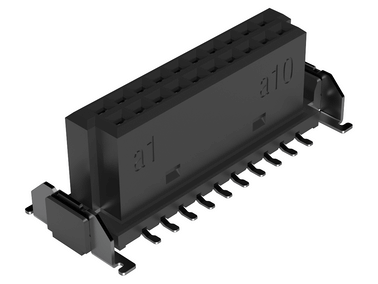

One27 plochý konektor Položka č. 414-52020-51

ept One27 Federleiste gerade Low 404 52020 51

lze kombinovat pro rozteč desek plošných spojů 8,0–12,6 mm, Překrytí kontaktů 1,5 mm, Počet pól 20, rozteč 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 6,25 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 plochý konektor Položka č. 414-52020-51 - Technické údaje

Základy

Počet kontaktů	20
Technologie připojení	SMT
Rozteč desek plošných spojů	8,0 mm – 12,6 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 plochý konektor Položka č. 414-52026-51

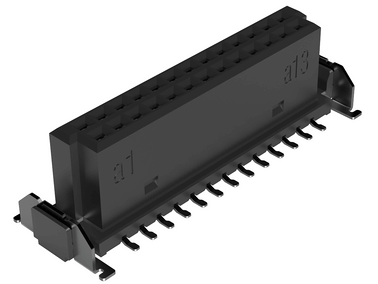

ept One27 Federleiste gerade Low 404 52026 51

lze kombinovat pro rozteč desek plošných spojů 8,0–12,6 mm, Překrytí kontaktů 1,5 mm, Počet kolíků 26, rozteč 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 6,25 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 plochý konektor Položka č. 414-52026-51 - Technické údaje

Základy

Počet kontaktů	26
Technologie připojení	SMT
Rozteč desek plošných spojů	8,0 mm – 12,6 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 plochý konektor Položka č. 414-52032-51

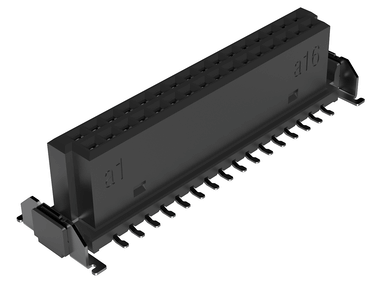

ept One27 Federleiste gerade Low 404 52032 51

lze kombinovat pro rozteč desek plošných spojů 8,0–12,6 mm, Překrytí kontaktů 1,5 mm, Počet pól 32 v mřížce 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 6,25 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 plochý konektor Položka č. 414-52032-51 - Technické údaje

Základy

Počet kontaktů	32
Technologie připojení	SMT
Rozteč desek plošných spojů	8,0 mm – 12,6 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

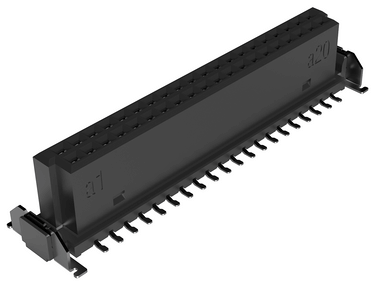

One27 plochý konektor Položka č. 414-52040-51

ept One27 Federleiste gerade Low 404 52040 51

lze kombinovat pro rozteč desek plošných spojů 8,0–12,6 mm, Překrytí kontaktů 1,5 mm, Počet kolíků 40, rozteč 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 6,25 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 plochý konektor Položka č. 414-52040-51 - Technické údaje

Základy

Počet kontaktů	40
Technologie připojení	SMT
Rozteč desek plošných spojů	8,0 mm – 12,6 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 plochý konektor Položka č. 414-52050-51

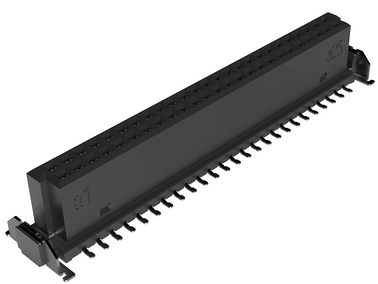

ept One27 Federleiste gerade Low 404 52050 51

lze kombinovat pro rozteč desek plošných spojů 8,0–12,6 mm, Překrytí kontaktů 1,5 mm, Počet kolíků 50, rozteč 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 6,25 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 plochý konektor Položka č. 414-52050-51 - Technické údaje

Základy

Počet kontaktů	50
Technologie připojení	SMT
Rozteč desek plošných spojů	8,0 mm – 12,6 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 plochý konektor Položka č. 414-52068-51

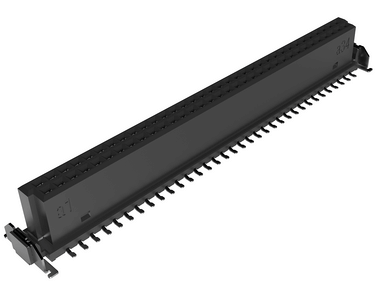

ept One27 Federleiste gerade Low 404 52068 51

lze kombinovat pro rozteč desek plošných spojů 8,0–12,6 mm, Překrytí kontaktů 1,5 mm, Počet kolíků 68 v rozteči 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 6,25 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 plochý konektor Položka č. 414-52068-51 - Technické údaje

Základy

Počet kontaktů	68
Technologie připojení	SMT
Rozteč desek plošných spojů	8,0 mm – 12,6 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

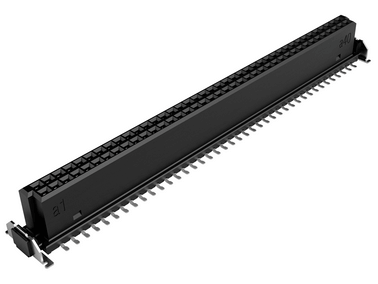

One27 plochý konektor Položka č. 414-52080-51

ept One27 Federleiste gerade Low 404 52080 51

lze kombinovat pro rozteč desek plošných spojů 8,0–12,6 mm, Překrytí kontaktů 1,5 mm, Počet pól 80 v mřížce 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 6,25 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 plochý konektor Položka č. 414-52080-51 - Technické údaje

Základy

Počet kontaktů	80
Technologie připojení	SMT
Rozteč desek plošných spojů	8,0 mm – 12,6 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

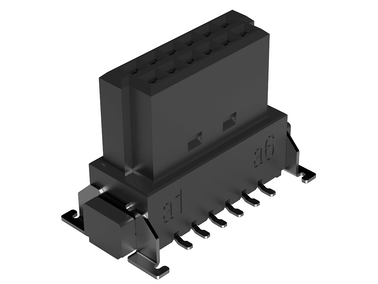

One27 konektorová lišta se středním profilem Položka č. 414-53012-51

ept One27 Federleiste gerade Mid 404 53012 51

lze kombinovat pro rozteč desek plošných spojů 10,8–15,4 mm, Překrytí kontaktů 1,5 mm, Počet pól 12, rozteč 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 9,05 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 konektorová lišta se středním profilem Položka č. 414-53012-51 - Technické údaje

Základy

Počet kontaktů	12
Technologie připojení	SMT
Rozteč desek plošných spojů	10,8 mm – 15,4 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

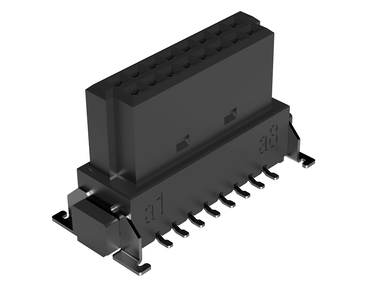

One27 konektorová lišta se středním profilem Položka č. 414-53016-51

ept One27 Federleiste gerade Mid 404 53016 51

lze kombinovat pro rozteč desek plošných spojů 10,8–15,4 mm, Překrytí kontaktů 1,5 mm, Počet pól 16, rozteč 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 9,05 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 konektorová lišta se středním profilem Položka č. 414-53016-51 - Technické údaje

Základy

Počet kontaktů	16
Technologie připojení	SMT
Rozteč desek plošných spojů	10,8 mm – 15,4 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

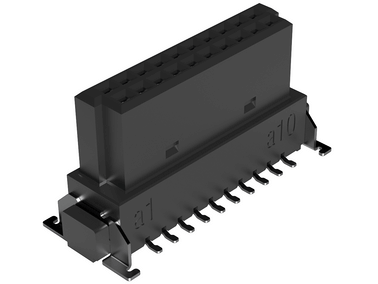

One27 konektorová lišta se středním profilem Položka č. 414-53020-51

ept One27 Federleiste gerade Mid 404 53020 51

lze kombinovat pro rozteč desek plošných spojů 10,8–15,4 mm, Překrytí kontaktů 1,5 mm, Počet pól 20, rozteč 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 9,05 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 konektorová lišta se středním profilem Položka č. 414-53020-51 - Technické údaje

Základy

Počet kontaktů	20
Technologie připojení	SMT
Rozteč desek plošných spojů	10,8 mm – 15,4 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 konektorová lišta se středním profilem Položka č. 414-53026-51

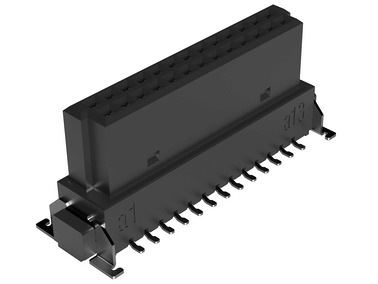

ept One27 Federleiste gerade Mid 404 53026 51

lze kombinovat pro rozteč desek plošných spojů 10,8–15,4 mm, Překrytí kontaktů 1,5 mm, Počet kolíků 26, rozteč 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 9,05 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 konektorová lišta se středním profilem Položka č. 414-53026-51 - Technické údaje

Základy

Počet kontaktů	26
Technologie připojení	SMT
Rozteč desek plošných spojů	10,8 mm – 15,4 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 konektorová lišta se středním profilem Položka č. 414-53040-51

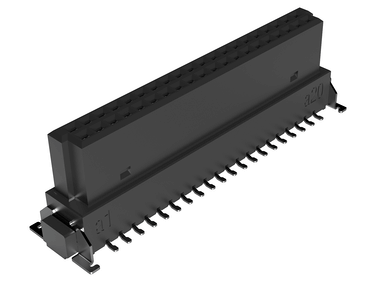

ept One27 Federleiste gerade Mid 404 53040 51

lze kombinovat pro rozteč desek plošných spojů 10,8–15,4 mm, Překrytí kontaktů 1,5 mm, Počet kolíků 40, rozteč 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 9,05 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 konektorová lišta se středním profilem Položka č. 414-53040-51 - Technické údaje

Základy

Počet kontaktů	40
Technologie připojení	SMT
Rozteč desek plošných spojů	10,8 mm – 15,4 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

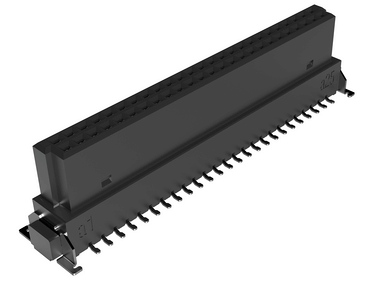

One27 konektorová lišta se středním profilem Položka č. 414-53050-51

ept One27 Federleiste gerade Mid 404 53050 51

lze kombinovat pro rozteč desek plošných spojů 10,8–15,4 mm, Překrytí kontaktů 1,5 mm, Počet kolíků 50, rozteč 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 9,05 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 konektorová lišta se středním profilem Položka č. 414-53050-51 - Technické údaje

Základy

Počet kontaktů	50
Technologie připojení	SMT
Rozteč desek plošných spojů	10,8 mm – 15,4 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

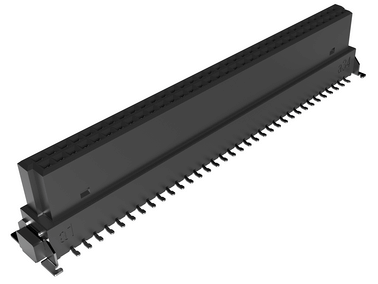

One27 konektorová lišta se středním profilem Položka č. 414-53068-51

ept One27 Federleiste gerade Mid 404 53068 51

lze kombinovat pro rozteč desek plošných spojů 10,8–15,4 mm, Překrytí kontaktů 1,5 mm, Počet kolíků 68 v rozteči 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 9,05 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 konektorová lišta se středním profilem Položka č. 414-53068-51 - Technické údaje

Základy

Počet kontaktů	68
Technologie připojení	SMT
Rozteč desek plošných spojů	10,8 mm – 15,4 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

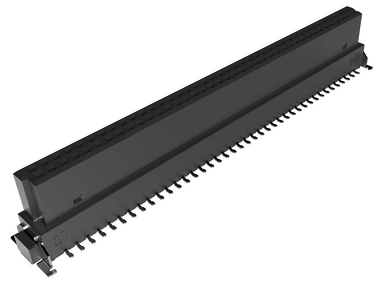

One27 konektorová lišta se středním profilem Položka č. 414-53080-51

ept One27 Federleiste gerade Mid 404 53080 51

lze kombinovat pro rozteč desek plošných spojů 10,8–15,4 mm, Překrytí kontaktů 1,5 mm, Počet pól 80 v mřížce 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 9,05 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 konektorová lišta se středním profilem Položka č. 414-53080-51 - Technické údaje

Základy

Počet kontaktů	80
Technologie připojení	SMT
Rozteč desek plošných spojů	10,8 mm – 15,4 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

Rovná lišta na nože

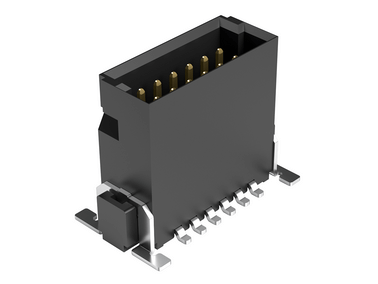

One27 lišta na nože s vysokým profilem Položka č. 403-54012-51

ept One27 Messerleiste gerade High 403 54012 51

lze kombinovat pro rozteč desek plošných spojů 11,1–20,0 mm, Překrytí kontaktů 1,5 mm, Počet pól 12, rozteč 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 4,85 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 lišta na nože s vysokým profilem Položka č. 403-54012-51 - Technické údaje

Základy

Počet kontaktů	12
Technologie připojení	SMT
Rozteč desek plošných spojů	11,1–20,0 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes NiP přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

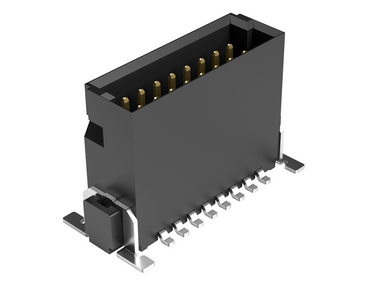

One27 lišta na nože s vysokým profilem Položka č. 403-54016-51

ept One27 Messerleiste gerade High 403 54016 51

lze kombinovat pro rozteč desek plošných spojů 11,1–20,0 mm, Překrytí kontaktů 1,5 mm, Počet pól 16, rozteč 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 4,85 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 lišta na nože s vysokým profilem Položka č. 403-54016-51 - Technické údaje

Základy

Počet kontaktů	16
Technologie připojení	SMT
Rozteč desek plošných spojů	11,1–20,0 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes NiP přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

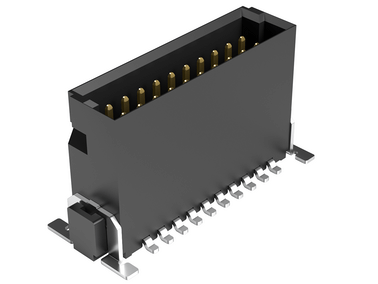

One27 lišta na nože s vysokým profilem Položka č. 403-54020-51

ept One27 Messerleiste gerade High 403 54020 51

lze kombinovat pro rozteč desek plošných spojů 11,1–20,0 mm, Překrytí kontaktů 1,5 mm, Počet pól 20, rozteč 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 4,85 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 lišta na nože s vysokým profilem Položka č. 403-54020-51 - Technické údaje

Základy

Počet kontaktů	20
Technologie připojení	SMT
Rozteč desek plošných spojů	11,1–20,0 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes NiP přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

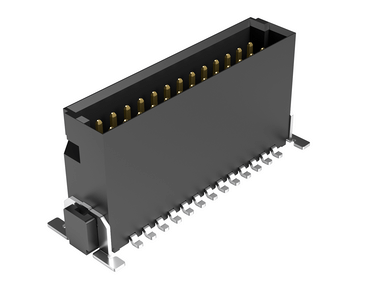

One27 lišta na nože s vysokým profilem Položka č. 403-54026-51

ept One27 Messerleiste gerade High 403 54026 51

lze kombinovat pro rozteč desek plošných spojů 11,1–20,0 mm, Překrytí kontaktů 1,5 mm, Počet kolíků 26, rozteč 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 4,85 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 lišta na nože s vysokým profilem Položka č. 403-54026-51 - Technické údaje

Základy

Počet kontaktů	26
Technologie připojení	SMT
Rozteč desek plošných spojů	11,1–20,0 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes NiP přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

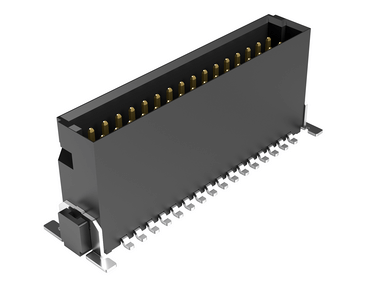

One27 lišta na nože s vysokým profilem Položka č. 403-54032-51

ept One27 Messerleiste gerade High 403 54032 51

lze kombinovat pro rozteč desek plošných spojů 11,1–20,0 mm, Překrytí kontaktů 1,5 mm, Počet pól 32 v mřížce 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 4,85 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 lišta na nože s vysokým profilem Položka č. 403-54032-51 - Technické údaje

Základy

Počet kontaktů	32
Technologie připojení	SMT
Rozteč desek plošných spojů	11,1–20,0 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes NiP přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

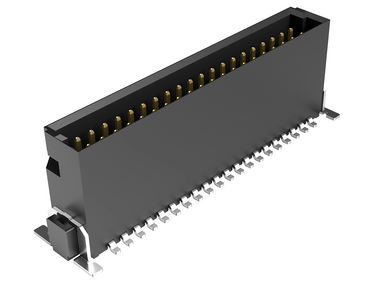

One27 lišta na nože s vysokým profilem Položka č. 403-54040-51

ept One27 Messerleiste gerade High 403 54040 51

lze kombinovat pro rozteč desek plošných spojů 11,1–20,0 mm, Překrytí kontaktů 1,5 mm, Počet kolíků 40, rozteč 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 4,85 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 lišta na nože s vysokým profilem Položka č. 403-54040-51 - Technické údaje

Základy

Počet kontaktů	40
Technologie připojení	SMT
Rozteč desek plošných spojů	11,1–20,0 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes NiP přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

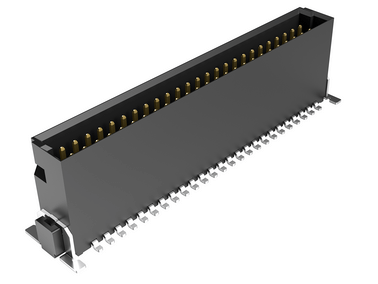

One27 lišta na nože s vysokým profilem Položka č. 403-54050-51

ept One27 Messerleiste gerade High 403 54050 51

lze kombinovat pro rozteč desek plošných spojů 11,1–20,0 mm, Překrytí kontaktů 1,5 mm, Počet kolíků 50, rozteč 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 4,85 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 lišta na nože s vysokým profilem Položka č. 403-54050-51 - Technické údaje

Základy

Počet kontaktů	50
Technologie připojení	SMT
Rozteč desek plošných spojů	11,1–20,0 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes NiP přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

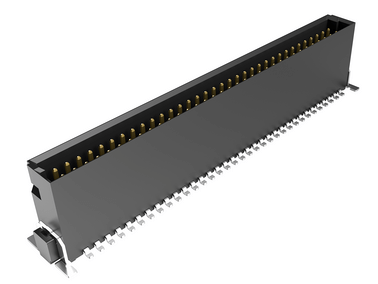

One27 lišta na nože s vysokým profilem Položka č. 403-54068-51

ept One27 Messerleiste gerade High 403 54068 51

lze kombinovat pro rozteč desek plošných spojů 11,1–20,0 mm, Překrytí kontaktů 1,5 mm, Počet kolíků 68 v rozteči 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 4,85 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 lišta na nože s vysokým profilem Položka č. 403-54068-51 - Technické údaje

Základy

Počet kontaktů	68
Technologie připojení	SMT
Rozteč desek plošných spojů	11,1–20,0 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes NiP přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 lišta na nože s vysokým profilem Položka č. 403-54080-51

ept One27 Messerleiste gerade High 403 54080 51

lze kombinovat pro rozteč desek plošných spojů 11,1–20,0 mm, Překrytí kontaktů 1,5 mm, Počet pól 80 v mřížce 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 4,85 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 lišta na nože s vysokým profilem Položka č. 403-54080-51 - Technické údaje

Základy

Počet kontaktů	80
Technologie připojení	SMT
Rozteč desek plošných spojů	11,1–20,0 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes NiP přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

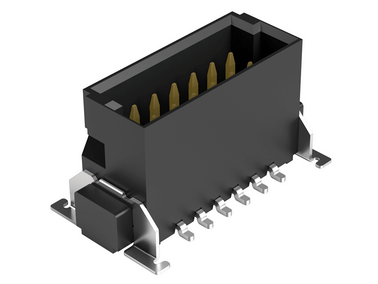

One27 Nízko profilová lišta na nože Položka č. 413-52012-51

ept One27 Messerleiste gerade Low 403 52012 51

lze kombinovat pro rozteč desek plošných spojů 8,0–16,9 mm, Překrytí kontaktů 1,5 mm, Počet pól 12, rozteč 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 1,75 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Propojení kabelu s deskou

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 Nízko profilová lišta na nože Položka č. 413-52012-51 - Technické údaje

Základy

Počet kontaktů	12
Technologie připojení	SMT
Rozteč desek plošných spojů	8,0 mm – 16,9 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes NiP přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

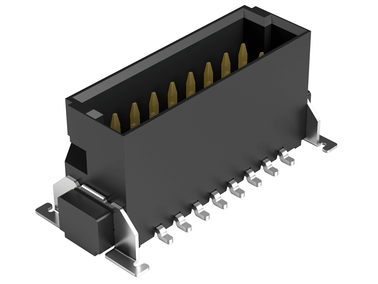

One27 Nízko profilová lišta na nože Položka č. 413-52016-51

ept One27 Messerleiste gerade Low 403 52016 51

lze kombinovat pro rozteč desek plošných spojů 8,0–16,9 mm, Překrytí kontaktů 1,5 mm, Počet pól 16, rozteč 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 1,75 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Propojení kabelu s deskou

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 Nízko profilová lišta na nože Položka č. 413-52016-51 - Technické údaje

Základy

Počet kontaktů	16
Technologie připojení	SMT
Rozteč desek plošných spojů	8,0 mm – 16,9 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes NiP přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 Nízko profilová lišta na nože Položka č. 413-52020-51

ept One27 Messerleiste gerade Low 403 52020 51

lze kombinovat pro rozteč desek plošných spojů 8,0–16,9 mm, Překrytí kontaktů 1,5 mm, Počet pól 20, rozteč 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 1,75 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Propojení kabelu s deskou

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 Nízko profilová lišta na nože Položka č. 413-52020-51 - Technické údaje

Základy

Počet kontaktů	20
Technologie připojení	SMT
Rozteč desek plošných spojů	8,0 mm – 16,9 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes NiP přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

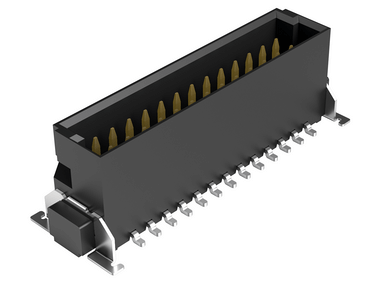

One27 Nízko profilová lišta na nože Položka č. 413-52026-51

ept One27 Messerleiste gerade Low 403 52026 51

lze kombinovat pro rozteč desek plošných spojů 8,0–16,9 mm, Překrytí kontaktů 1,5 mm, Počet kolíků 26, rozteč 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 1,75 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Propojení kabelu s deskou

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 Nízko profilová lišta na nože Položka č. 413-52026-51 - Technické údaje

Základy

Počet kontaktů	26
Technologie připojení	SMT
Rozteč desek plošných spojů	8,0 mm – 16,9 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes NiP přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 Nízko profilová lišta na nože Položka č. 413-52032-51

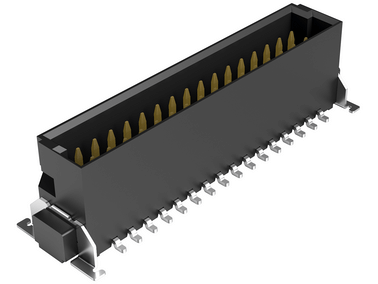

ept One27 Messerleiste gerade Low 403 52032 51

lze kombinovat pro rozteč desek plošných spojů 8,0–16,9 mm, Překrytí kontaktů 1,5 mm, Počet pól 32 v mřížce 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 1,75 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Propojení kabelu s deskou

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 Nízko profilová lišta na nože Položka č. 413-52032-51 - Technické údaje

Základy

Počet kontaktů	32
Technologie připojení	SMT
Rozteč desek plošných spojů	8,0 mm – 16,9 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes NiP přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 Nízko profilová lišta na nože Položka č. 413-52040-51

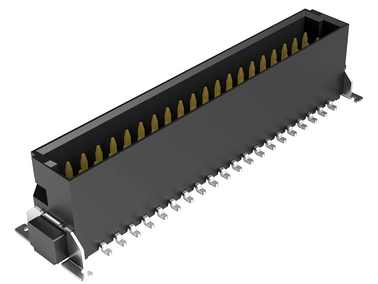

ept One27 Messerleiste gerade Low 403 52040 51

lze kombinovat pro rozteč desek plošných spojů 8,0–16,9 mm, Překrytí kontaktů 1,5 mm, Počet kolíků 40, rozteč 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 1,75 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Propojení kabelu s deskou

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 Nízko profilová lišta na nože Položka č. 413-52040-51 - Technické údaje

Základy

Počet kontaktů	40
Technologie připojení	SMT
Rozteč desek plošných spojů	8,0 mm – 16,9 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes NiP přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

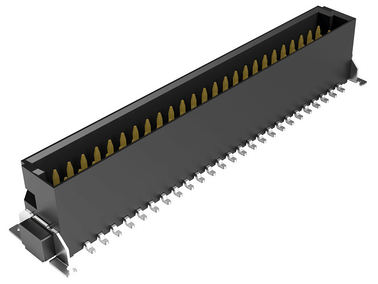

One27 Nízko profilová lišta na nože Položka č. 413-52050-51

ept One27 Messerleiste gerade Low 403 52050 51

lze kombinovat pro rozteč desek plošných spojů 8,0–16,9 mm, Překrytí kontaktů 1,5 mm, Počet kolíků 50, rozteč 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 1,75 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Propojení kabelu s deskou

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 Nízko profilová lišta na nože Položka č. 413-52050-51 - Technické údaje

Základy

Počet kontaktů	50
Technologie připojení	SMT
Rozteč desek plošných spojů	8,0 mm – 16,9 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes NiP přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 Nízko profilová lišta na nože Položka č. 413-52068-51

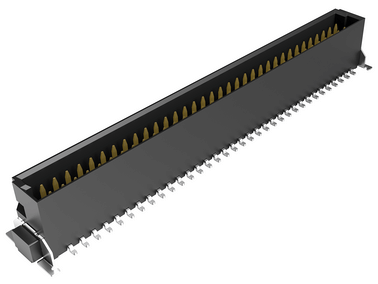

ept One27 Messerleiste gerade Low 403 52068 51

lze kombinovat pro rozteč desek plošných spojů 8,0–16,9 mm, Překrytí kontaktů 1,5 mm, Počet kolíků 68 v rozteči 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 1,75 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Propojení kabelu s deskou

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 Nízko profilová lišta na nože Položka č. 413-52068-51 - Technické údaje

Základy

Počet kontaktů	68
Technologie připojení	SMT
Rozteč desek plošných spojů	8,0 mm – 16,9 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes NiP přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 Nízko profilová lišta na nože Položka č. 413-52080-51

ept One27 Messerleiste gerade Low 403 52080 51

lze kombinovat pro rozteč desek plošných spojů 8,0–16,9 mm, Překrytí kontaktů 1,5 mm, Počet pól 80 v mřížce 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 1,75 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Propojení kabelu s deskou

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 Nízko profilová lišta na nože Položka č. 413-52080-51 - Technické údaje

Základy

Počet kontaktů	80
Technologie připojení	SMT
Rozteč desek plošných spojů	8,0 mm – 16,9 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes NiP přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

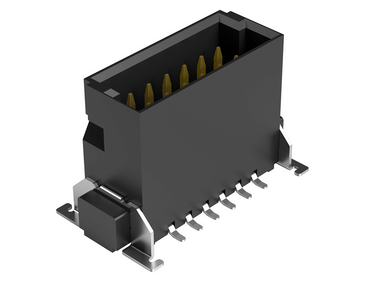

One27 lišta na nože, střední profil Položka č. 413-53012-51

ept One27 Messerleiste gerade Mid 403 53012 51

lze kombinovat pro rozteč desek plošných spojů 9,5–18,4 mm, Překrytí kontaktů 1,5 mm, Počet pól 12, rozteč 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 3,25 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Propojení kabelu s deskou

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 lišta na nože, střední profil Položka č. 413-53012-51 - Technické údaje

Základy

Počet kontaktů	12
Technologie připojení	SMT
Rozteč desek plošných spojů	9,5 mm – 18,4 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes NiP přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 lišta na nože, střední profil Položka č. 413-53016-51

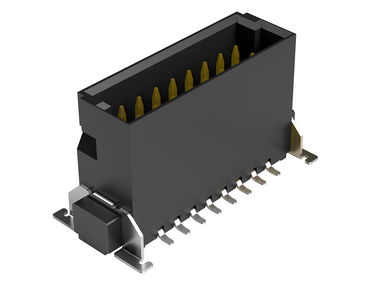

ept One27 Messerleiste gerade Mid 403 53016 51

lze kombinovat pro rozteč desek plošných spojů 9,5–18,4 mm, Překrytí kontaktů 1,5 mm, Počet pól 16, rozteč 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 3,25 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Propojení kabelu s deskou

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 lišta na nože, střední profil Položka č. 413-53016-51 - Technické údaje

Základy

Počet kontaktů	16
Technologie připojení	SMT
Rozteč desek plošných spojů	9,5 mm – 18,4 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes NiP přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 lišta na nože, střední profil Položka č. 413-53020-51

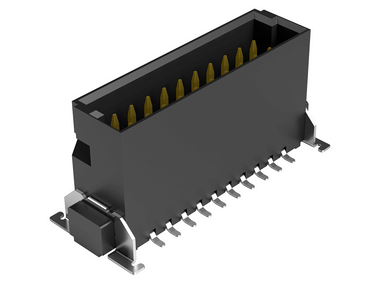

ept One27 Messerleiste gerade Mid 403 53020 51

lze kombinovat pro rozteč desek plošných spojů 9,5–18,4 mm, Překrytí kontaktů 1,5 mm, Počet pól 20, rozteč 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 3,25 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Propojení kabelu s deskou

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 lišta na nože, střední profil Položka č. 413-53020-51 - Technické údaje

Základy

Počet kontaktů	20
Technologie připojení	SMT
Rozteč desek plošných spojů	9,5 mm – 18,4 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes NiP přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 lišta na nože, střední profil Položka č. 413-53026-51

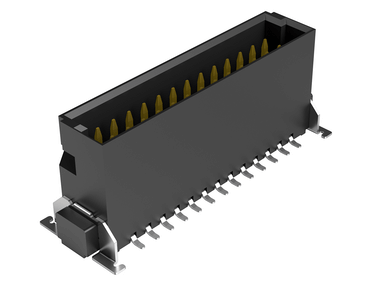

ept One27 Messerleiste gerade Mid 403 53026 51

lze kombinovat pro rozteč desek plošných spojů 9,5–18,4 mm, Překrytí kontaktů 1,5 mm, Počet kolíků 26, rozteč 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 3,25 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Propojení kabelu s deskou

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 lišta na nože, střední profil Položka č. 413-53026-51 - Technické údaje

Základy

Počet kontaktů	26
Technologie připojení	SMT
Rozteč desek plošných spojů	9,5 mm – 18,4 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes NiP přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

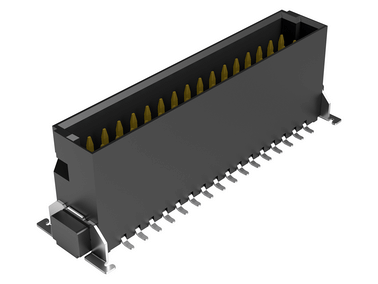

One27 lišta na nože, střední profil Položka č. 413-53032-51

ept One27 Messerleiste gerade Mid 403 53032 51

lze kombinovat pro rozteč desek plošných spojů 9,5–18,4 mm, Překrytí kontaktů 1,5 mm, Počet pól 32 v mřížce 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 3,25 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Propojení kabelu s deskou

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 lišta na nože, střední profil Položka č. 413-53032-51 - Technické údaje

Základy

Počet kontaktů	32
Technologie připojení	SMT
Rozteč desek plošných spojů	9,5 mm – 18,4 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes NiP přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 lišta na nože, střední profil Položka č. 413-53040-51

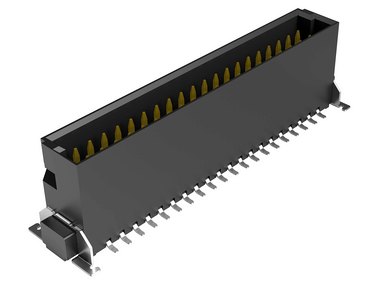

ept One27 Messerleiste gerade Mid 403 53040 51

lze kombinovat pro rozteč desek plošných spojů 9,5–18,4 mm, Překrytí kontaktů 1,5 mm, Počet kolíků 40, rozteč 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 3,25 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Propojení kabelu s deskou

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 lišta na nože, střední profil Položka č. 413-53040-51 - Technické údaje

Základy

Počet kontaktů	40
Technologie připojení	SMT
Rozteč desek plošných spojů	9,5 mm – 18,4 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes NiP přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

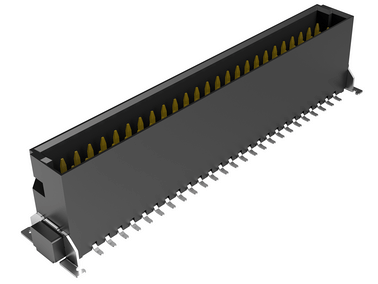

One27 lišta na nože, střední profil Položka č. 413-53050-51

ept One27 Messerleiste gerade Mid 403 53050 51

lze kombinovat pro rozteč desek plošných spojů 9,5–18,4 mm, Překrytí kontaktů 1,5 mm, Počet kolíků 50, rozteč 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 3,25 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Propojení kabelu s deskou

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 lišta na nože, střední profil Položka č. 413-53050-51 - Technické údaje

Základy

Počet kontaktů	50
Technologie připojení	SMT
Rozteč desek plošných spojů	9,5 mm – 18,4 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes NiP přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 lišta na nože, střední profil Položka č. 413-53068-51

ept One27 Messerleiste gerade Mid 403 53068 51

lze kombinovat pro rozteč desek plošných spojů 9,5–18,4 mm, Překrytí kontaktů 1,5 mm, Počet kolíků 68 v rozteči 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 3,25 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Propojení kabelu s deskou

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 lišta na nože, střední profil Položka č. 413-53068-51 - Technické údaje

Základy

Počet kontaktů	68
Technologie připojení	SMT
Rozteč desek plošných spojů	9,5 mm – 18,4 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes NiP přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 lišta na nože, střední profil Položka č. 413-53080-51

ept One27 Messerleiste gerade Mid 403 53080 51

lze kombinovat pro rozteč desek plošných spojů 9,5–18,4 mm, Překrytí kontaktů 1,5 mm, Počet pól 80 v mřížce 1,27 mm, SMT spojovací technika, Výška v nezapojeném stavu: 3,25 mm, Úroveň výkonu 1

Paralelní

Pravoúhlý

SMT

Propojení kabelu s deskou

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 lišta na nože, střední profil Položka č. 413-53080-51 - Technické údaje

Základy

Počet kontaktů	80
Technologie připojení	SMT
Rozteč desek plošných spojů	9,5 mm – 18,4 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes NiP přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	3,1 A při 20 °C (4 z 50 pólů) 1,4 A při 20 °C (50 z 50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

Úhlová lišta s pružinami

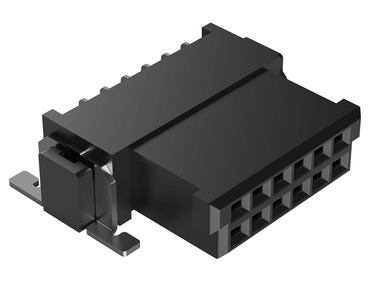

One27 úhlová konektorová lišta Položka č. 404-51012-51

ept One27 Federleiste gewinkelt 404 51012 51

ohnuté pod úhlem 90°, Překrytí kontaktů 1,5 mm, Počet pól: 12, SMT spojovací technika, Rozteč 1,27 mm, Úroveň výkonu 1

Pravoúhlý

Horizontální

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 úhlová konektorová lišta Položka č. 404-51012-51 - Technické údaje

Základy

Počet kontaktů	12
Technologie připojení	SMT
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	1,4 A při 20 °C (50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 úhlová konektorová lišta Položka č. 404-51016-51

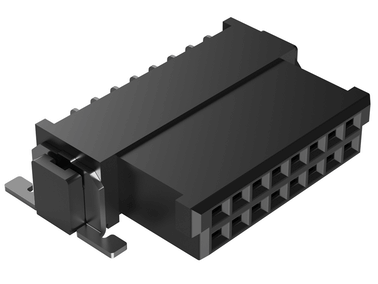

ept One27 Federleiste gewinkelt 404 51016 51

ohnuté pod úhlem 90°, Překrytí kontaktů 1,5 mm, Počet pól 16, SMT spojovací technika, Rozteč 1,27 mm, Úroveň výkonu 1

Pravoúhlý

Horizontální

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 úhlová konektorová lišta Položka č. 404-51016-51 - Technické údaje

Základy

Počet kontaktů	16
Technologie připojení	SMT
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	1,4 A při 20 °C (50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 úhlová konektorová lišta Položka č. 404-51020-51

ept One27 Federleiste gewinkelt 404 51020 51

ohnuté pod úhlem 90°, Překrytí kontaktů 1,5 mm, Počet pól 20, SMT spojovací technika, Rozteč 1,27 mm, Úroveň výkonu 1

Pravoúhlý

Horizontální

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 úhlová konektorová lišta Položka č. 404-51020-51 - Technické údaje

Základy

Počet kontaktů	20
Technologie připojení	SMT
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	1,4 A při 20 °C (50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 úhlová konektorová lišta Položka č. 404-51026-51

ept One27 Federleiste gewinkelt 404 51026 51

ohnuté pod úhlem 90°, Překrytí kontaktů 1,5 mm, Počet pól 26, SMT spojovací technika, Rozteč 1,27 mm, Úroveň výkonu 1

Pravoúhlý

Horizontální

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 úhlová konektorová lišta Položka č. 404-51026-51 - Technické údaje

Základy

Počet kontaktů	26
Technologie připojení	SMT
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	1,4 A při 20 °C (50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 úhlová konektorová lišta Položka č. 404-51032-51

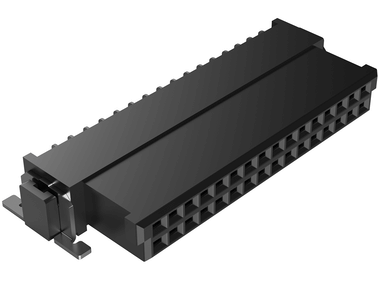

ept One27 Federleiste gewinkelt 404 51032 51

ohnuté pod úhlem 90°, Překrytí kontaktů 1,5 mm, Počet pól: 32, SMT spojovací technika, Rozteč 1,27 mm, Úroveň výkonu 1

Pravoúhlý

Horizontální

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 úhlová konektorová lišta Položka č. 404-51032-51 - Technické údaje

Základy

Počet kontaktů	32
Technologie připojení	SMT
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	1,4 A při 20 °C (50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 úhlová konektorová lišta Položka č. 404-51040-51

ept One27 Federleiste gewinkelt 404 51040 51

ohnuté pod úhlem 90°, Překrytí kontaktů 1,5 mm, Počet pól: 40, SMT spojovací technika, Rozteč 1,27 mm, Úroveň výkonu 1

Pravoúhlý

Horizontální

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 úhlová konektorová lišta Položka č. 404-51040-51 - Technické údaje

Základy

Počet kontaktů	40
Technologie připojení	SMT
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	1,4 A při 20 °C (50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 úhlová konektorová lišta Položka č. 404-51050-51

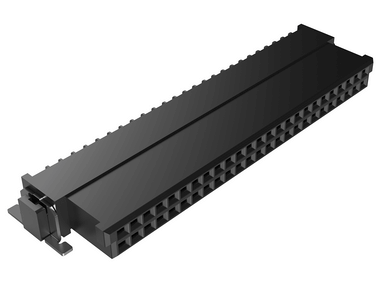

ept One27 Federleiste gewinkelt 404 51050 51

ohnuté pod úhlem 90°, Překrytí kontaktů 1,5 mm, Počet pól: 50, SMT spojovací technika, Rozteč 1,27 mm, Úroveň výkonu 1

Pravoúhlý

Horizontální

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 úhlová konektorová lišta Položka č. 404-51050-51 - Technické údaje

Základy

Počet kontaktů	50
Technologie připojení	SMT
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	1,4 A při 20 °C (50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 úhlová konektorová lišta Položka č. 404-51068-51

ept One27 Federleiste gewinkelt 404 51068 51

ohnuté pod úhlem 90°, Překrytí kontaktů 1,5 mm, Počet pól 68, SMT spojovací technika, Rozteč 1,27 mm, Úroveň výkonu 1

Pravoúhlý

Horizontální

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 úhlová konektorová lišta Položka č. 404-51068-51 - Technické údaje

Základy

Počet kontaktů	68
Technologie připojení	SMT
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	1,4 A při 20 °C (50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 úhlová konektorová lišta Položka č. 404-51080-51

ept One27 Federleiste gewinkelt 404 51080 51

ohnuté pod úhlem 90°, Překrytí kontaktů 1,5 mm, Počet pól 80, SMT spojovací technika, Rozteč 1,27 mm, Úroveň výkonu 1

Pravoúhlý

Horizontální

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 úhlová konektorová lišta Položka č. 404-51080-51 - Technické údaje

Základy

Počet kontaktů	80
Technologie připojení	SMT
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	1,4 A při 20 °C (50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

Úhlová lišta na nože

One27 úhlová lišta na nože Položka č. 403-51016-51

ept One27 Messerleiste gewinkelt 403 51016 51

ohnuté pod úhlem 90°, Překrytí kontaktů 1,5 mm, Počet pól 16, SMT spojovací technika, Rozteč 1,27 mm, Úroveň výkonu 1

Pravoúhlý

Horizontální

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 úhlová lišta na nože Položka č. 403-51016-51 - Technické údaje

Základy

Počet kontaktů	16
Technologie připojení	SMT
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes NiP přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	1,4 A při 20 °C (50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 úhlová lišta na nože Položka č. 403-51020-51

ept One27 Messerleiste gewinkelt 403 51020 51

ohnuté pod úhlem 90°, Překrytí kontaktů 1,5 mm, Počet pól 20, SMT spojovací technika, Rozteč 1,27 mm, Úroveň výkonu 1

Pravoúhlý

Horizontální

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 úhlová lišta na nože Položka č. 403-51020-51 - Technické údaje

Základy

Počet kontaktů	20
Technologie připojení	SMT
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes NiP přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	1,4 A při 20 °C (50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 úhlová lišta na nože Položka č. 403-51026-51

ept One27 Messerleiste gewinkelt 403 51026 51

ohnuté pod úhlem 90°, Překrytí kontaktů 1,5 mm, Počet pól 26, SMT spojovací technika, Rozteč 1,27 mm, Úroveň výkonu 1

Pravoúhlý

Horizontální

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 úhlová lišta na nože Položka č. 403-51026-51 - Technické údaje

Základy

Počet kontaktů	26
Technologie připojení	SMT
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes NiP přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	1,4 A při 20 °C (50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 úhlová lišta na nože Položka č. 403-51032-51

ept One27 Messerleiste gewinkelt 403 51032 51

ohnuté pod úhlem 90°, Překrytí kontaktů 1,5 mm, Počet pól: 32, SMT spojovací technika, Rozteč 1,27 mm, Úroveň výkonu 1

Pravoúhlý

Horizontální

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 úhlová lišta na nože Položka č. 403-51032-51 - Technické údaje

Základy

Počet kontaktů	32
Technologie připojení	SMT
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes NiP přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	1,4 A při 20 °C (50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 úhlová lišta na nože Položka č. 403-51040-51

ept One27 Messerleiste gewinkelt 403 51040 51

ohnuté pod úhlem 90°, Překrytí kontaktů 1,5 mm, Počet pól: 40, SMT spojovací technika, Rozteč 1,27 mm, Úroveň výkonu 1

Pravoúhlý

Horizontální

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 úhlová lišta na nože Položka č. 403-51040-51 - Technické údaje

Základy

Počet kontaktů	40
Technologie připojení	SMT
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes NiP přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	1,4 A při 20 °C (50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 úhlová lišta na nože Položka č. 403-51050-51

ept One27 Messerleiste gewinkelt 403 51050 51

ohnuté pod úhlem 90°, Překrytí kontaktů 1,5 mm, Počet pól: 50, SMT spojovací technika, Rozteč 1,27 mm, Úroveň výkonu 1

Pravoúhlý

Horizontální

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 úhlová lišta na nože Položka č. 403-51050-51 - Technické údaje

Základy

Počet kontaktů	50
Technologie připojení	SMT
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes NiP přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	1,4 A při 20 °C (50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 úhlová lišta na nože Položka č. 403-51068-51

ept One27 Messerleiste gewinkelt 403 51068 51

ohnuté pod úhlem 90°, Překrytí kontaktů 1,5 mm, Počet pól 68, SMT spojovací technika, Rozteč 1,27 mm, Úroveň výkonu 1

Pravoúhlý

Horizontální

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 úhlová lišta na nože Položka č. 403-51068-51 - Technické údaje

Základy

Počet kontaktů	68
Technologie připojení	SMT
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes NiP přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	1,4 A při 20 °C (50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 úhlová lišta na nože Položka č. 403-51080-51

ept One27 Messerleiste gewinkelt 403 51080 51

ohnuté pod úhlem 90°, Překrytí kontaktů 1,5 mm, Počet pól 80, SMT spojovací technika, Rozteč 1,27 mm, Úroveň výkonu 1

Pravoúhlý

Horizontální

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 úhlová lišta na nože Položka č. 403-51080-51 - Technické údaje

Základy

Počet kontaktů	80
Technologie připojení	SMT
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes NiP přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	1,4 A při 20 °C (50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 úhlová lišta na nože Položka č. 403-51012-51

ept One27 Messerleiste gewinkelt 403 51012 51

ohnuté pod úhlem 90°, Překrytí kontaktů 1,5 mm, Počet pól: 12, SMT spojovací technika, Rozteč 1,27 mm, Úroveň výkonu 1

Pravoúhlý

Horizontální

SMT

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 úhlová lišta na nože Položka č. 403-51012-51 - Technické údaje

Základy

Počet kontaktů	12
Technologie připojení	SMT
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes NiP přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Koplanarita	≤ 0,1 mm
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud IEC 60512-5-2	1,4 A při 20 °C (50 pólů)
Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Zpracování

Pájecí teplota JEDEC J-STD-020E	20–40 s při 260 °C
MSL JEDEC J-STD-020E	1
Montáž	Pick and Place

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

IDC konektor

One27 konektor IDC Položka č. 404-59012-61

One27 Federleiste IDC Neu Foto

pro připojení IDC pomocí plochého kabelu AWG 30/7, Překrytí kontaktů 1,5 mm, Počet pól 12, rozteč 1,27 mm, Mřížkový plochý kabel 0,635 mm, Úroveň výkonu 1, IDC konektor je určen k použití při konfekci kabelů. Je třeba dodržovat pokyny pro zpracování.

Propojení kabelu s deskou

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 konektor IDC Položka č. 404-59012-61 - Technické údaje

Základy

Počet kontaktů	12
Technologie připojení	SMT
Provozní teplota	-55 °C až +125 °C (v závislosti na typu použitého kabelu)

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ Záporný pól --> Měřidlo ≤ 10 mΩ IDC --> Kabel
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 konektor IDC Položka č. 404-59016-61

One27 Federleiste IDC Neu Foto

pro připojení IDC pomocí plochého kabelu AWG 30/7, Překrytí kontaktů 1,5 mm, Počet pól 16, rozteč 1,27 mm, Mřížkový plochý kabel 0,635 mm, Úroveň výkonu 1, IDC konektor je určen k použití při konfekci kabelů. Je třeba dodržovat pokyny pro zpracování.

Propojení kabelu s deskou

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 konektor IDC Položka č. 404-59016-61 - Technické údaje

Základy

Počet kontaktů	16
Technologie připojení	SMT
Provozní teplota	-55 °C až +125 °C (v závislosti na typu použitého kabelu)

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ Záporný pól --> Měřidlo ≤ 10 mΩ IDC --> Kabel
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 konektor IDC Položka č. 404-59020-61

One27 Federleiste IDC Neu Foto

pro připojení IDC pomocí plochého kabelu AWG 30/7, Překrytí kontaktů 1,5 mm, Počet pól 20, rozteč 1,27 mm, Mřížkový plochý kabel 0,635 mm, Úroveň výkonu 1, IDC konektor je určen k použití při konfekci kabelů. Je třeba dodržovat pokyny pro zpracování.

Propojení kabelu s deskou

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 konektor IDC Položka č. 404-59020-61 - Technické údaje

Základy

Počet kontaktů	20
Technologie připojení	SMT
Provozní teplota	-55 °C až +125 °C (v závislosti na typu použitého kabelu)

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ Záporný pól --> Měřidlo ≤ 10 mΩ IDC --> Kabel
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 konektor IDC Položka č. 404-59026-61

One27 Federleiste IDC Neu Foto

pro připojení IDC pomocí plochého kabelu AWG 30/7, Překrytí kontaktů 1,5 mm, Počet kolíků 26, rozteč 1,27 mm, Mřížkový plochý kabel 0,635 mm, Úroveň výkonu 1, IDC konektor je určen k použití při konfekci kabelů. Je třeba dodržovat pokyny pro zpracování.

Propojení kabelu s deskou

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 konektor IDC Položka č. 404-59026-61 - Technické údaje

Základy

Počet kontaktů	26
Technologie připojení	SMT
Provozní teplota	-55 °C až +125 °C (v závislosti na typu použitého kabelu)

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ Záporný pól --> Měřidlo ≤ 10 mΩ IDC --> Kabel
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 konektor IDC Položka č. 404-59032-61

One27 Federleiste IDC Neu Foto

pro připojení IDC pomocí plochého kabelu AWG 30/7, Překrytí kontaktů 1,5 mm, Počet pól 32 v mřížce 1,27 mm, Mřížkový plochý kabel 0,635 mm, Úroveň výkonu 1, IDC konektor je určen k použití při konfekci kabelů. Je třeba dodržovat pokyny pro zpracování.

Propojení kabelu s deskou

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 konektor IDC Položka č. 404-59032-61 - Technické údaje

Základy

Počet kontaktů	32
Technologie připojení	SMT
Provozní teplota	-55 °C až +125 °C (v závislosti na typu použitého kabelu)

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ Záporný pól --> Měřidlo ≤ 10 mΩ IDC --> Kabel
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 konektor IDC Položka č. 404-59040-61

One27 Federleiste IDC Neu Foto

pro připojení IDC pomocí plochého kabelu AWG 30/7, Překrytí kontaktů 1,5 mm, Počet kolíků 40, rozteč 1,27 mm, Mřížkový plochý kabel 0,635 mm, Úroveň výkonu 1, IDC konektor je určen k použití při konfekci kabelů. Je třeba dodržovat pokyny pro zpracování.

Propojení kabelu s deskou

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 konektor IDC Položka č. 404-59040-61 - Technické údaje

Základy

Počet kontaktů	40
Technologie připojení	SMT
Provozní teplota	-55 °C až +125 °C (v závislosti na typu použitého kabelu)

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ Záporný pól --> Měřidlo ≤ 10 mΩ IDC --> Kabel
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 konektor IDC Položka č. 404-59050-61

One27 Federleiste IDC Neu Foto

pro připojení IDC pomocí plochého kabelu AWG 30/7, Překrytí kontaktů 1,5 mm, Počet kolíků 50, rozteč 1,27 mm, Mřížkový plochý kabel 0,635 mm, Úroveň výkonu 1, IDC konektor je určen k použití při konfekci kabelů. Je třeba dodržovat pokyny pro zpracování.

Propojení kabelu s deskou

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 konektor IDC Položka č. 404-59050-61 - Technické údaje

Základy

Počet kontaktů	50
Technologie připojení	SMT
Provozní teplota	-55 °C až +125 °C (v závislosti na typu použitého kabelu)

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ Záporný pól --> Měřidlo ≤ 10 mΩ IDC --> Kabel
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 konektor IDC Položka č. 404-59068-61

One27 Federleiste IDC Neu Foto

pro připojení IDC pomocí plochého kabelu AWG 30/7, Překrytí kontaktů 1,5 mm, Počet kolíků 68 v rozteči 1,27 mm, Mřížkový plochý kabel 0,635 mm, Úroveň výkonu 1, IDC konektor je určen k použití při konfekci kabelů. Je třeba dodržovat pokyny pro zpracování.

Propojení kabelu s deskou

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 konektor IDC Položka č. 404-59068-61 - Technické údaje

Základy

Počet kontaktů	68
Technologie připojení	SMT
Provozní teplota	-55 °C až +125 °C (v závislosti na typu použitého kabelu)

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ Záporný pól --> Měřidlo ≤ 10 mΩ IDC --> Kabel
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 konektor IDC Položka č. 404-59080-61

One27 Federleiste IDC Neu Foto

pro připojení IDC pomocí plochého kabelu AWG 30/7, Překrytí kontaktů 1,5 mm, Počet pól 80 v mřížce 1,27 mm, Mřížkový plochý kabel 0,635 mm, Úroveň výkonu 1, IDC konektor je určen k použití při konfekci kabelů. Je třeba dodržovat pokyny pro zpracování.

Propojení kabelu s deskou

Vysoká hustota

Odolné

Zobrazit další podrobnosti o produktu

One27 konektor IDC Položka č. 404-59080-61 - Technické údaje

Základy

Počet kontaktů	80
Technologie připojení	SMT
Provozní teplota	-55 °C až +125 °C (v závislosti na typu použitého kabelu)

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Oscilace, sinusová IEC 60512-6-4	10–2000 Hz, 20 g
Rušení kontaktů při oscilaci, sinusový průběh IEC 60512-2-5	≤ 1 µs
Ráz, polosinusový IEC 60512-6-3	50 g, 11 ms
Kontaktní poruchy při nárazech, polosinusoidální IEC 60512-2-5	≤ 1 µs
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Kontaktní odpor IEC 60512-2-1	≤ 25 mΩ Záporný pól --> Měřidlo ≤ 10 mΩ IDC --> Kabel
Vzduchová a plazivá vzdálenost	min. 0,4 mm
Izolační odpor IEC 60512-3-1	≥ 10 GΩ
Zkušební napětí IEC 60512-4-1	500 V střídavého proudu

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 Konfekce kabelů PVC Standard

One27 Kabelová sestava, 12 pinů, 100 mm, varianta 120 Položka č. 404-6112-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

12 pinů, Překrytí kontaktů 1,5 mm, Plochý kabel AWG 30/7 s roztečí 0,635 mm, délka kabelu 100 mm, Konfekce pomocí techniky IDC (Insert-and-Clamp), Typ kabelu PVC: -30 °C až +105 °C (v klidu), barevný vodič na A1

Propojení kabelu s deskou

Vysoká hustota

Zobrazit další podrobnosti o produktu

One27 Kabelová sestava, 12 pinů, 100 mm, varianta 120 Položka č. 404-6112-100-120-1 - Technické údaje

Základy

Počet kontaktů	12
Technologie připojení	SMT
Provozní teplota	-30 °C až +105 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud	1,2 A při 25 °C
Vzduchová a plazivá vzdálenost	min. 0,4 mm

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 Kabelová sestava 16 pinů 100 mm, varianta 120 Položka č. 404-6116-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

16 pinů, Překrytí kontaktů 1,5 mm, Plochý kabel AWG 30/7 s roztečí 0,635 mm, délka kabelu 100 mm, Konfekce pomocí techniky IDC (Insert-and-Clamp), Typ kabelu PVC: -30 °C až +105 °C (v klidu), barevný vodič na A1

Propojení kabelu s deskou

Vysoká hustota

Zobrazit další podrobnosti o produktu

One27 Kabelová sestava 16 pinů 100 mm, varianta 120 Položka č. 404-6116-100-120-1 - Technické údaje

Základy

Počet kontaktů	16
Technologie připojení	SMT
Provozní teplota	-30 °C až +105 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud	1,2 A při 25 °C
Vzduchová a plazivá vzdálenost	min. 0,4 mm

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 Kabelová sestava, 20 pinů, 100 mm, varianta 120 Položka č. 404-6120-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

20 pinů, Překrytí kontaktů 1,5 mm, Plochý kabel AWG 30/7 s roztečí 0,635 mm, délka kabelu 100 mm, Konfekce pomocí techniky IDC (Insert-and-Clamp), Typ kabelu PVC: -30 °C až +105 °C (v klidu), barevný vodič na A1

Propojení kabelu s deskou

Vysoká hustota

Zobrazit další podrobnosti o produktu

One27 Kabelová sestava, 20 pinů, 100 mm, varianta 120 Položka č. 404-6120-100-120-1 - Technické údaje

Základy

Počet kontaktů	20
Technologie připojení	SMT
Provozní teplota	-30 °C až +105 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud	1,2 A při 25 °C
Vzduchová a plazivá vzdálenost	min. 0,4 mm

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 Kabelová sestava, 26 pinů, 100 mm, varianta 120 Položka č. 404-6126-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

26 pinů, Překrytí kontaktů 1,5 mm, Plochý kabel AWG 30/7 s roztečí 0,635 mm, délka kabelu 100 mm, Konfekce pomocí techniky IDC (Insert-and-Clamp), Typ kabelu PVC: -30 °C až +105 °C (v klidu), barevný vodič na A1

Propojení kabelu s deskou

Vysoká hustota

Zobrazit další podrobnosti o produktu

One27 Kabelová sestava, 26 pinů, 100 mm, varianta 120 Položka č. 404-6126-100-120-1 - Technické údaje

Základy

Počet kontaktů	26
Technologie připojení	SMT
Provozní teplota	-30 °C až +105 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud	1,2 A při 25 °C
Vzduchová a plazivá vzdálenost	min. 0,4 mm

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 Kabelová sestava 32 pinů 100 mm, varianta 120 Položka č. 404-6132-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

32 pinů, Překrytí kontaktů 1,5 mm, Plochý kabel AWG 30/7 s roztečí 0,635 mm, délka kabelu 100 mm, Konfekce pomocí techniky IDC (Insert-and-Clamp), Typ kabelu PVC: -30 °C až +105 °C (v klidu), barevný vodič na A1

Propojení kabelu s deskou

Vysoká hustota

Zobrazit další podrobnosti o produktu

One27 Kabelová sestava 32 pinů 100 mm, varianta 120 Položka č. 404-6132-100-120-1 - Technické údaje

Základy

Počet kontaktů	32
Technologie připojení	SMT
Provozní teplota	-30 °C až +105 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud	1,2 A při 25 °C
Vzduchová a plazivá vzdálenost	min. 0,4 mm

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 Kabelová sestava, 40 pinů, 100 mm, varianta 120 Položka č. 404-6140-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

40 pinů, Překrytí kontaktů 1,5 mm, Plochý kabel AWG 30/7 s roztečí 0,635 mm, délka kabelu 100 mm, Konfekce pomocí techniky IDC (Insert-and-Clamp), Typ kabelu PVC: -30 °C až +105 °C (v klidu), barevný vodič na A1

Propojení kabelu s deskou

Vysoká hustota

Zobrazit další podrobnosti o produktu

One27 Kabelová sestava, 40 pinů, 100 mm, varianta 120 Položka č. 404-6140-100-120-1 - Technické údaje

Základy

Počet kontaktů	40
Technologie připojení	SMT
Provozní teplota	-30 °C až +105 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud	1,2 A při 25 °C
Vzduchová a plazivá vzdálenost	min. 0,4 mm

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 Kabelová sestava, 50 pinů, 100 mm, varianta 120 Položka č. 404-6150-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

50 pinů, Překrytí kontaktů 1,5 mm, Plochý kabel AWG 30/7 s roztečí 0,635 mm, délka kabelu 100 mm, Konfekce pomocí techniky IDC (Insert-and-Clamp), Typ kabelu PVC: -30 °C až +105 °C (v klidu), barevný vodič na A1

Propojení kabelu s deskou

Vysoká hustota

Zobrazit další podrobnosti o produktu

One27 Kabelová sestava, 50 pinů, 100 mm, varianta 120 Položka č. 404-6150-100-120-1 - Technické údaje

Základy

Počet kontaktů	50
Technologie připojení	SMT
Provozní teplota	-30 °C až +105 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud	1,2 A při 25 °C
Vzduchová a plazivá vzdálenost	min. 0,4 mm

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 Kabelová sestava 68 pinů 100 mm, varianta 120 Položka č. 404-6168-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

68 pinů, Překrytí kontaktů 1,5 mm, Plochý kabel AWG 30/7 s roztečí 0,635 mm, délka kabelu 100 mm, Konfekce pomocí techniky IDC (Insert-and-Clamp), Typ kabelu PVC: -30 °C až +105 °C (v klidu), barevný vodič na A1

Propojení kabelu s deskou

Vysoká hustota

Zobrazit další podrobnosti o produktu

One27 Kabelová sestava 68 pinů 100 mm, varianta 120 Položka č. 404-6168-100-120-1 - Technické údaje

Základy

Počet kontaktů	68
Technologie připojení	SMT
Provozní teplota	-30 °C až +105 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud	1,2 A při 25 °C
Vzduchová a plazivá vzdálenost	min. 0,4 mm

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 Kabelová sestava 80 pinů 100 mm, varianta 120 Položka č. 404-6180-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

80 pinů, Překrytí kontaktů 1,5 mm, Plochý kabel AWG 30/7 s roztečí 0,635 mm, délka kabelu 100 mm, Konfekce pomocí techniky IDC (Insert-and-Clamp), Typ kabelu PVC: -30 °C až +105 °C (v klidu), barevný vodič na A1

Propojení kabelu s deskou

Vysoká hustota

Zobrazit další podrobnosti o produktu

One27 Kabelová sestava 80 pinů 100 mm, varianta 120 Položka č. 404-6180-100-120-1 - Technické údaje

Základy

Počet kontaktů	80
Technologie připojení	SMT
Provozní teplota	-30 °C až +105 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud	1,2 A při 25 °C
Vzduchová a plazivá vzdálenost	min. 0,4 mm

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 – individuální konfekce kabelů z PVC

One27 Konfekce kabelů, varianta 100 Položka č. 404-61NN-LLL-100-1

One27 Kabelkonfektion Konfektionsvariante 100 Foto

Počty pól 12 až 80, Překrytí kontaktů 1,5 mm, Plochý kabel AWG 30/7 s roztečí 0,635 mm a volitelnou délkou od 30 do 999 mm, Konfekce pomocí techniky IDC (Insert-and-Clamp), Typ kabelu PVC: -30 °C až +105 °C (v klidu), barevný vodič na A1

Propojení kabelu s deskou

Vysoká hustota

Zobrazit další podrobnosti o produktu

One27 Konfekce kabelů, varianta 100 Položka č. 404-61NN-LLL-100-1 - Technické údaje

Základy

Počet kontaktů	12–80
Technologie připojení	SMT
Provozní teplota	-30 °C až +105 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud	1,2 A při 25 °C
Vzduchová a plazivá vzdálenost	min. 0,4 mm

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 Konfekce kabelů, varianta 120 Položka č. 404-61NN-LLL-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

Počty pól 12 až 80, Překrytí kontaktů 1,5 mm, Plochý kabel AWG 30/7 s roztečí 0,635 mm a volitelnou délkou od 30 do 999 mm, Konfekce pomocí techniky IDC (Insert-and-Clamp), Typ kabelu PVC: -30 °C až +105 °C (v klidu), barevný vodič na A1

Propojení kabelu s deskou

Vysoká hustota

Zobrazit další podrobnosti o produktu

One27 Konfekce kabelů, varianta 120 Položka č. 404-61NN-LLL-120-1 - Technické údaje

Základy

Počet kontaktů	12–80
Technologie připojení	SMT
Provozní teplota	-30 °C až +105 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud	1,2 A při 25 °C
Vzduchová a plazivá vzdálenost	min. 0,4 mm

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 Konfekce kabelů, varianta 130 Položka č. 404-61NN-LLL-130-1

One27 Kabelkonfektion Konfektionsvariante 130 Foto

Počty pól 12 až 80, Překrytí kontaktů 1,5 mm, Plochý kabel AWG 30/7 s roztečí 0,635 mm a volitelnou délkou od 30 do 999 mm, Konfekce pomocí techniky IDC (Insert-and-Clamp), Typ kabelu PVC: -30 °C až +105 °C (v klidu), barevný vodič na A1

Propojení kabelu s deskou

Vysoká hustota

Zobrazit další podrobnosti o produktu

One27 Konfekce kabelů, varianta 130 Položka č. 404-61NN-LLL-130-1 - Technické údaje

Základy

Počet kontaktů	12–80
Technologie připojení	SMT
Provozní teplota	-30 °C až +105 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud	1,2 A při 25 °C
Vzduchová a plazivá vzdálenost	min. 0,4 mm

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 Konfekce kabelů, varianta 400 Položka č. 404-61NN-LLL-400-1

One27 Kabelkonfektion Konfektionsvariante 400 Foto

Počty pól 12 až 80, Překrytí kontaktů 1,5 mm, Plochý kabel AWG 30/7 s roztečí 0,635 mm a volitelnou délkou od 30 do 999 mm, Konfekce pomocí techniky IDC (Insert-and-Clamp), Typ kabelu PVC: -30 °C až +105 °C (v klidu), barevný vodič na A1

Propojení kabelu s deskou

Vysoká hustota

Zobrazit další podrobnosti o produktu

One27 Konfekce kabelů, varianta 400 Položka č. 404-61NN-LLL-400-1 - Technické údaje

Základy

Počet kontaktů	12–80
Technologie připojení	SMT
Provozní teplota	-30 °C až +105 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud	1,2 A při 25 °C
Vzduchová a plazivá vzdálenost	min. 0,4 mm

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 Konfekce kabelů, varianta 420 Položka č. 404-61NN-LLL-420-1

One27 Kabelkonfektion Konfektionsvariante 420 Foto

Počty pól 12 až 80, Překrytí kontaktů 1,5 mm, Plochý kabel AWG 30/7 s roztečí 0,635 mm a volitelnou délkou od 30 do 999 mm, Konfekce pomocí techniky IDC (Insert-and-Clamp), Typ kabelu PVC: -30 °C až +105 °C (v klidu), barevný vodič na A1

Propojení kabelu s deskou

Vysoká hustota

Zobrazit další podrobnosti o produktu

One27 Konfekce kabelů, varianta 420 Položka č. 404-61NN-LLL-420-1 - Technické údaje

Základy

Počet kontaktů	12–80
Technologie připojení	SMT
Provozní teplota	-30 °C až +105 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud	1,2 A při 25 °C
Vzduchová a plazivá vzdálenost	min. 0,4 mm

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 Konfekce kabelů, varianta 110 Položka č. 404-61NN-LLL-110-1

ept One27 Kabelkonfektion 110

Počty pól 12 až 80, Překrytí kontaktů 1,5 mm, Plochý kabel AWG 30/7 s roztečí 0,635 mm a volitelnou délkou od 30 do 999 mm, Konfekce pomocí techniky IDC (Insert-and-Clamp), Typ kabelu PVC: -30 °C až +105 °C (v klidu), barevný vodič na A1

Propojení kabelu s deskou

Vysoká hustota

Zobrazit další podrobnosti o produktu

One27 Konfekce kabelů, varianta 110 Položka č. 404-61NN-LLL-110-1 - Technické údaje

Základy

Počet kontaktů	12–80
Technologie připojení	SMT
Provozní teplota	-30 °C až +105 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud	1,2 A při 25 °C
Vzduchová a plazivá vzdálenost	min. 0,4 mm

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 Konfekce kabelů, varianta 140 Položka č. 404-61NN-LLL-140-1

ept One27 Kabelkonfektion 140

Počty pól 12 až 80, Překrytí kontaktů 1,5 mm, Plochý kabel AWG 30/7 s roztečí 0,635 mm a volitelnou délkou od 30 do 999 mm, Konfekce pomocí techniky IDC (Insert-and-Clamp), Typ kabelu PVC: -30 °C až +105 °C (v klidu), barevný vodič na A1

Propojení kabelu s deskou

Vysoká hustota

Zobrazit další podrobnosti o produktu

One27 Konfekce kabelů, varianta 140 Položka č. 404-61NN-LLL-140-1 - Technické údaje

Základy

Počet kontaktů	12–80
Technologie připojení	SMT
Provozní teplota	-30 °C až +105 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud	1,2 A při 25 °C
Vzduchová a plazivá vzdálenost	min. 0,4 mm

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 Konfekce kabelů, varianta 440 Položka č. 404-61NN-LLL-440-1

ept One27 Kabelkonfektion 440

Počty pól 12 až 80, Překrytí kontaktů 1,5 mm, Plochý kabel AWG 30/7 s roztečí 0,635 mm a volitelnou délkou od 30 do 999 mm, Konfekce pomocí techniky IDC (Insert-and-Clamp), Typ kabelu PVC: -30 °C až +105 °C (v klidu), barevný vodič na A1

Propojení kabelu s deskou

Vysoká hustota

Zobrazit další podrobnosti o produktu

One27 Konfekce kabelů, varianta 440 Položka č. 404-61NN-LLL-440-1 - Technické údaje

Základy

Počet kontaktů	12–80
Technologie připojení	SMT
Provozní teplota	-30 °C až +105 °C

Materiál

Izolační těleso	LCP, UL 94 V-0
Hodnota CTI IEC 60112	175
Kontaktní materiál	měděná slitina
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud	1,2 A při 25 °C
Vzduchová a plazivá vzdálenost	min. 0,4 mm

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 Konfekce kabelů pro vysoké teploty

One27 Konfekce kabelů, varianta 100 Položka č. 404-62NN-LLL-100-1

One27 Kabelkonfektion Konfektionsvariante 100 Foto

Počty pól 12 až 80, Překrytí kontaktů 1,5 mm, Plochý kabel AWG 30/7 s roztečí 0,635 mm a volitelnou délkou od 30 do 999 mm, Konfekce pomocí techniky IDC (Insert-and-Clamp), Typ kabelu TPE-S: -55 °C až +125 °C (v klidu), barevný vodič na A1

Propojení kabelu s deskou

Vysoká hustota

Zobrazit další podrobnosti o produktu

One27 Konfekce kabelů, varianta 100 Položka č. 404-62NN-LLL-100-1 - Technické údaje

Základy

Počet kontaktů	12–80
Technologie připojení	SMT
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0 (konektor IDC) , TPE-ET S (kabel)
Hodnota CTI IEC 60112	175 (konektor IDC)
Kontaktní materiál	Měděná slitina (konektorová lišta IDC) Pocínovaná měď (kabel)
Kontaktní potah	Au přes PdNi přes Ni (IDC konektor)
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm (konektor IDC) 0,635 mm (kabel)
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud	1,3 A při 25 °C
Kontaktní odpor	Max. 354 Ω/km při 20 °C (kabel)
Vzduchová a plazivá vzdálenost	min. 0,4 mm

Schválení / shoda

Soubor UL	E130314 a E493123
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 Konfekce kabelů, varianta 120 Položka č. 404-62NN-LLL-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

Počty pól 12 až 80, Překrytí kontaktů 1,5 mm, Plochý kabel AWG 30/7 s roztečí 0,635 mm a volitelnou délkou od 30 do 999 mm, Konfekce pomocí techniky IDC (Insert-and-Clamp), Typ kabelu TPE-S: -55 °C až +125 °C (v klidu), barevný vodič na A1

Propojení kabelu s deskou

Vysoká hustota

Zobrazit další podrobnosti o produktu

One27 Konfekce kabelů, varianta 120 Položka č. 404-62NN-LLL-120-1 - Technické údaje

Základy

Počet kontaktů	12–80
Technologie připojení	SMT
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0 (konektor IDC) , TPE-ET S (kabel)
Hodnota CTI IEC 60112	175 (konektor IDC)
Kontaktní materiál	Měděná slitina (konektorová lišta IDC) Pocínovaná měď (kabel)
Kontaktní potah	Au přes PdNi přes Ni (IDC konektor)
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm (konektor IDC) 0,635 mm (kabel)
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud	1,3 A při 25 °C
Kontaktní odpor	Max. 354 Ω/km při 20 °C (kabel)
Vzduchová a plazivá vzdálenost	min. 0,4 mm

Schválení / shoda

Soubor UL	E130314 a E493123
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 Konfekce kabelů, varianta 130 Položka č. 404-62NN-LLL-130-1

One27 Kabelkonfektion Konfektionsvariante 130 Foto

Počty pól 12 až 80, Překrytí kontaktů 1,5 mm, Plochý kabel AWG 30/7 s roztečí 0,635 mm a volitelnou délkou od 30 do 999 mm, Konfekce pomocí techniky IDC (Insert-and-Clamp), Typ kabelu TPE-S: -55 °C až +125 °C (v klidu), barevný vodič na A1

Propojení kabelu s deskou

Vysoká hustota

Zobrazit další podrobnosti o produktu

One27 Konfekce kabelů, varianta 130 Položka č. 404-62NN-LLL-130-1 - Technické údaje

Základy

Počet kontaktů	12–80
Technologie připojení	SMT
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0 (konektor IDC) , TPE-ET S (kabel)
Hodnota CTI IEC 60112	175 (konektor IDC)
Kontaktní materiál	Měděná slitina (konektorová lišta IDC) Pocínovaná měď (kabel)
Kontaktní potah	Au přes PdNi přes Ni (IDC konektor)
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm (konektor IDC) 0,635 mm (kabel)
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud	1,3 A při 25 °C
Kontaktní odpor	Max. 354 Ω/km při 20 °C (kabel)
Vzduchová a plazivá vzdálenost	min. 0,4 mm

Schválení / shoda

Soubor UL	E130314 a E493123
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 Konfekce kabelů, varianta 400 Položka č. 404-62NN-LLL-400-1

One27 Kabelkonfektion Konfektionsvariante 400 Foto

Počty pól 12 až 80, Překrytí kontaktů 1,5 mm, Plochý kabel AWG 30/7 s roztečí 0,635 mm a volitelnou délkou od 30 do 999 mm, Konfekce pomocí techniky IDC (Insert-and-Clamp), Typ kabelu TPE-S: -55 °C až +125 °C (v klidu), barevný vodič na A1

Propojení kabelu s deskou

Vysoká hustota

Zobrazit další podrobnosti o produktu

One27 Konfekce kabelů, varianta 400 Položka č. 404-62NN-LLL-400-1 - Technické údaje

Základy

Počet kontaktů	12–80
Technologie připojení	SMT
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0 (konektor IDC) , TPE-ET S (kabel)
Hodnota CTI IEC 60112	175 (konektor IDC)
Kontaktní materiál	Měděná slitina (konektorová lišta IDC) Pocínovaná měď (kabel)
Kontaktní potah	Au přes PdNi přes Ni (IDC konektor)
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm (konektor IDC) 0,635 mm (kabel)
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud	1,3 A při 25 °C
Kontaktní odpor	Max. 354 Ω/km při 20 °C (kabel)
Vzduchová a plazivá vzdálenost	min. 0,4 mm

Schválení / shoda

Soubor UL	E130314 a E493123
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 Konfekce kabelů, varianta 420 Položka č. 404-62NN-LLL-420-1

One27 Kabelkonfektion Konfektionsvariante 420 Foto

Počty pól 12 až 80, Překrytí kontaktů 1,5 mm, Plochý kabel AWG 30/7 s roztečí 0,635 mm a volitelnou délkou od 30 do 999 mm, Konfekce pomocí techniky IDC (Insert-and-Clamp), Typ kabelu TPE-S: -55 °C až +125 °C (v klidu), barevný vodič na A1

Propojení kabelu s deskou

Vysoká hustota

Zobrazit další podrobnosti o produktu

One27 Konfekce kabelů, varianta 420 Položka č. 404-62NN-LLL-420-1 - Technické údaje

Základy

Počet kontaktů	12–80
Technologie připojení	SMT
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0 (konektor IDC) , TPE-ET S (kabel)
Hodnota CTI IEC 60112	175 (konektor IDC)
Kontaktní materiál	Měděná slitina (konektorová lišta IDC) Pocínovaná měď (kabel)
Kontaktní potah	Au přes PdNi přes Ni (IDC konektor)
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm (konektor IDC) 0,635 mm (kabel)
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud	1,3 A při 25 °C
Kontaktní odpor	Max. 354 Ω/km při 20 °C (kabel)
Vzduchová a plazivá vzdálenost	min. 0,4 mm

Schválení / shoda

Soubor UL	E130314 a E493123
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 Konfekce kabelů, varianta 110 Položka č. 404-62NN-LLL-110-1

ept One27 Kabelkonfektion 110

Počty pól 12 až 80, Překrytí kontaktů 1,5 mm, Plochý kabel AWG 30/7 s roztečí 0,635 mm a volitelnou délkou od 30 do 999 mm, Konfekce pomocí techniky IDC (Insert-and-Clamp), Typ kabelu TPE-S: -55 °C až +125 °C (v klidu), barevný vodič na A1

Propojení kabelu s deskou

Vysoká hustota

Zobrazit další podrobnosti o produktu

One27 Konfekce kabelů, varianta 110 Položka č. 404-62NN-LLL-110-1 - Technické údaje

Základy

Počet kontaktů	12–80
Technologie připojení	SMT
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0 (konektor IDC) , TPE-ET S (kabel)
Hodnota CTI IEC 60112	175 (konektor IDC)
Kontaktní materiál	Měděná slitina (konektorová lišta IDC) Pocínovaná měď (kabel)
Kontaktní potah	Au přes PdNi přes Ni (IDC konektor)
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm (konektor IDC) 0,635 mm (kabel)
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud	1,3 A při 25 °C
Kontaktní odpor	Max. 354 Ω/km při 20 °C (kabel)
Vzduchová a plazivá vzdálenost	min. 0,4 mm

Schválení / shoda

Soubor UL	E130314 a E493123
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 Konfekce kabelů, varianta 140 Položka č. 404-62NN-LLL-140-1

ept One27 Kabelkonfektion 140

Počty pól 12 až 80, Překrytí kontaktů 1,5 mm, Plochý kabel AWG 30/7 s roztečí 0,635 mm a volitelnou délkou od 30 do 999 mm, Konfekce pomocí techniky IDC (Insert-and-Clamp), Typ kabelu TPE-S: -55 °C až +125 °C (v klidu), barevný vodič na A1

Propojení kabelu s deskou

Vysoká hustota

Zobrazit další podrobnosti o produktu

One27 Konfekce kabelů, varianta 140 Položka č. 404-62NN-LLL-140-1 - Technické údaje

Základy

Počet kontaktů	12–80
Technologie připojení	SMT
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0 (konektor IDC) , TPE-ET S (kabel)
Hodnota CTI IEC 60112	175 (konektor IDC)
Kontaktní materiál	Měděná slitina (konektorová lišta IDC) Pocínovaná měď (kabel)
Kontaktní potah	Au přes PdNi přes Ni (IDC konektor)
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm (konektor IDC) 0,635 mm (kabel)
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud	1,3 A při 25 °C
Kontaktní odpor	Max. 354 Ω/km při 20 °C (kabel)
Vzduchová a plazivá vzdálenost	min. 0,4 mm

Schválení / shoda

Soubor UL	E130314 a E493123
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 Konfekce kabelů, varianta 440 Položka č. 404-62NN-LLL-440-1

ept One27 Kabelkonfektion 440

Počty pól 12 až 80, Překrytí kontaktů 1,5 mm, Plochý kabel AWG 30/7 s roztečí 0,635 mm a volitelnou délkou od 30 do 999 mm, Konfekce pomocí techniky IDC (Insert-and-Clamp), Typ kabelu TPE-S: -55 °C až +125 °C (v klidu), barevný vodič na A1

Propojení kabelu s deskou

Vysoká hustota

Zobrazit další podrobnosti o produktu

One27 Konfekce kabelů, varianta 440 Položka č. 404-62NN-LLL-440-1 - Technické údaje

Základy

Počet kontaktů	12–80
Technologie připojení	SMT
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	LCP, UL 94 V-0 (konektor IDC) , TPE-ET S (kabel)
Hodnota CTI IEC 60112	175 (konektor IDC)
Kontaktní materiál	Měděná slitina (konektorová lišta IDC) Pocínovaná měď (kabel)
Kontaktní potah	Au přes PdNi přes Ni (IDC konektor)
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm (konektor IDC) 0,635 mm (kabel)
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Provozní proud	1,3 A při 25 °C
Kontaktní odpor	Max. 354 Ω/km při 20 °C (kabel)
Vzduchová a plazivá vzdálenost	min. 0,4 mm

Schválení / shoda

Soubor UL	E130314 a E493123
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 Kabelové sestavy bez halogenů

One27 Konfekce kabelů, varianta 100 Položka č. 404-66NN-LLL-100-1

One27 Kabelkonfektion Konfektionsvariante 100 Foto

Počty pól 12 až 80, Překrytí kontaktů 1,5 mm, Plochý kabel AWG 30 s roztečí 0,635 mm a volitelnou délkou od 30 do 999 mm, Konfekce pomocí techniky IDC (Insert-and-Clamp), Typ kabelu LSZH: -40 °C až +90 °C (v klidu), barevný vodič na A1

Propojení kabelu s deskou

Vysoká hustota

Zobrazit další podrobnosti o produktu

One27 Konfekce kabelů, varianta 100 Položka č. 404-66NN-LLL-100-1 - Technické údaje

Základy

Počet kontaktů	12–80
Technologie připojení	SMT
Provozní teplota	-40 °C až +90 °C

Materiál

Izolační těleso	LCP, UL 94 V-0 (konektor IDC) LSZH EVA/PO, UL 22088 (kabel)
Hodnota CTI IEC 60112	175 (konektor IDC)
Kontaktní materiál	Měděná slitina (konektorová lišta IDC) Pocínovaná měď (kabel)
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm (konektor IDC) 0,635 mm (kabel)
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Vzduchová a plazivá vzdálenost	min. 0,4 mm

Schválení / shoda

Soubor UL	E130314 a E493123
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 Konfekce kabelů, varianta 120 Položka č. 404-66NN-LLL-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

Počty pól 12 až 80, Překrytí kontaktů 1,5 mm, Plochý kabel AWG 30 s roztečí 0,635 mm a volitelnou délkou od 30 do 999 mm, Konfekce pomocí techniky IDC (Insert-and-Clamp), Typ kabelu LSZH: -40 °C až +90 °C (v klidu), barevný vodič na A1

Propojení kabelu s deskou

Vysoká hustota

Zobrazit další podrobnosti o produktu

One27 Konfekce kabelů, varianta 120 Položka č. 404-66NN-LLL-120-1 - Technické údaje

Základy

Počet kontaktů	12–80
Technologie připojení	SMT
Provozní teplota	-40 °C až +90 °C

Materiál

Izolační těleso	LCP, UL 94 V-0 (konektor IDC) LSZH EVA/PO, UL 22088 (kabel)
Hodnota CTI IEC 60112	175 (konektor IDC)
Kontaktní materiál	Měděná slitina (konektorová lišta IDC) Pocínovaná měď (kabel)
Kontaktní potah	Au přes PdNi přes Ni
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm (konektor IDC) 0,635 mm (kabel)
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Vzduchová a plazivá vzdálenost	min. 0,4 mm

Schválení / shoda

Soubor UL	E130314 a E493123
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 Konfekce kabelů, varianta 130 Položka č. 404-66NN-LLL-130-1

One27 Kabelkonfektion Konfektionsvariante 130 Foto

Počty pól 12 až 80, Překrytí kontaktů 1,5 mm, Plochý kabel AWG 30 s roztečí 0,635 mm a volitelnou délkou od 30 do 999 mm, Konfekce pomocí techniky IDC (Insert-and-Clamp), Typ kabelu LSZH: -40 °C až +90 °C (v klidu), barevný vodič na A1

Propojení kabelu s deskou

Vysoká hustota

Zobrazit další podrobnosti o produktu

One27 Konfekce kabelů, varianta 130 Položka č. 404-66NN-LLL-130-1 - Technické údaje

Základy

Počet kontaktů	12–80
Technologie připojení	SMT
Provozní teplota	-40 °C až +90 °C

Materiál

Izolační těleso	LCP, UL 94 V-0 (konektor IDC) LSZH EVA/PO, UL 22088 (kabel)
Hodnota CTI IEC 60112	175 (konektor IDC)
Kontaktní materiál	Měděná slitina (konektorová lišta IDC) Pocínovaná měď (kabel)
Kontaktní potah	Au přes PdNi přes Ni (IDC konektor)
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm (konektor IDC) 0,635 mm (kabel)
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Vzduchová a plazivá vzdálenost	min. 0,4 mm

Schválení / shoda

Soubor UL	E130314 a E493123
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 Konfekce kabelů, varianta 400 Položka č. 404-66NN-LLL-400-1

One27 Kabelkonfektion Konfektionsvariante 400 Foto

Počty pól 12 až 80, Překrytí kontaktů 1,5 mm, Plochý kabel AWG 30 s roztečí 0,635 mm a volitelnou délkou od 30 do 999 mm, Konfekce pomocí techniky IDC (Insert-and-Clamp), Typ kabelu LSZH: -40 °C až +90 °C (v klidu), barevný vodič na A1

Propojení kabelu s deskou

Vysoká hustota

Zobrazit další podrobnosti o produktu

One27 Konfekce kabelů, varianta 400 Položka č. 404-66NN-LLL-400-1 - Technické údaje

Základy

Počet kontaktů	12–80
Technologie připojení	SMT
Provozní teplota	-40 °C až +90 °C

Materiál

Izolační těleso	LCP, UL 94 V-0 (konektor IDC) LSZH EVA/PO, UL 22088 (kabel)
Hodnota CTI IEC 60112	175 (konektor IDC)
Kontaktní materiál	Měděná slitina (konektorová lišta IDC) Pocínovaná měď (kabel)
Kontaktní potah	Au přes PdNi přes Ni (IDC konektor)
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm (konektor IDC) 0,635 mm (kabel)
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Vzduchová a plazivá vzdálenost	min. 0,4 mm

Schválení / shoda

Soubor UL	E130314 a E493123
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 Konfekce kabelů, varianta 420 Položka č. 404-66NN-LLL-420-1

One27 Kabelkonfektion Konfektionsvariante 420 Foto

Počty pól 12 až 80, Překrytí kontaktů 1,5 mm, Plochý kabel AWG 30 s roztečí 0,635 mm a volitelnou délkou od 30 do 999 mm, Konfekce pomocí techniky IDC (Insert-and-Clamp), Typ kabelu LSZH: -40 °C až +90 °C (v klidu), barevný vodič na A1

Propojení kabelu s deskou

Vysoká hustota

Zobrazit další podrobnosti o produktu

One27 Konfekce kabelů, varianta 420 Položka č. 404-66NN-LLL-420-1 - Technické údaje

Základy

Počet kontaktů	12–80
Technologie připojení	SMT
Provozní teplota	-40 °C až +90 °C

Materiál

Izolační těleso	LCP, UL 94 V-0 (konektor IDC) LSZH EVA/PO, UL 22088 (kabel)
Hodnota CTI IEC 60112	175 (konektor IDC)
Kontaktní materiál	Měděná slitina (konektorová lišta IDC) Pocínovaná měď (kabel)
Kontaktní potah	Au přes PdNi přes Ni (IDC konektor)
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm (konektor IDC) 0,635 mm (kabel)
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Vzduchová a plazivá vzdálenost	min. 0,4 mm

Schválení / shoda

Soubor UL	E130314 a E493123
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 Konfekce kabelů, varianta 110 Položka č. 404-66NN-LLL-110-1

ept One27 Kabelkonfektion 110

Počty pól 12 až 80, Překrytí kontaktů 1,5 mm, Plochý kabel AWG 30 s roztečí 0,635 mm a volitelnou délkou od 30 do 999 mm, Konfekce pomocí techniky IDC (Insert-and-Clamp), Typ kabelu LSZH: -40 °C až +90 °C (v klidu), barevný vodič na A1

Propojení kabelu s deskou

Vysoká hustota

Zobrazit další podrobnosti o produktu

One27 Konfekce kabelů, varianta 110 Položka č. 404-66NN-LLL-110-1 - Technické údaje

Základy

Počet kontaktů	12–80
Technologie připojení	SMT
Provozní teplota	-40 °C až +90 °C

Materiál

Izolační těleso	LCP, UL 94 V-0 (konektor IDC) LSZH EVA/PO, UL 22088 (kabel)
Hodnota CTI IEC 60112	175 (konektor IDC)
Kontaktní materiál	Měděná slitina (konektorová lišta IDC) Pocínovaná měď (kabel)
Kontaktní potah	Au přes PdNi přes Ni (IDC konektor)
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm (konektor IDC) 0,635 mm (kabel)
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Vzduchová a plazivá vzdálenost	min. 0,4 mm

Schválení / shoda

Soubor UL	E130314 a E493123
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 Konfekce kabelů, varianta 140 Položka č. 404-66NN-LLL-140-1

ept One27 Kabelkonfektion 140

Počty pól 12 až 80, Překrytí kontaktů 1,5 mm, Plochý kabel AWG 30 s roztečí 0,635 mm a volitelnou délkou od 30 do 999 mm, Konfekce pomocí techniky IDC (Insert-and-Clamp), Typ kabelu LSZH: -40 °C až +90 °C (v klidu), barevný vodič na A1

Propojení kabelu s deskou

Vysoká hustota

Zobrazit další podrobnosti o produktu

One27 Konfekce kabelů, varianta 140 Položka č. 404-66NN-LLL-140-1 - Technické údaje

Základy

Počet kontaktů	12–80
Technologie připojení	SMT
Provozní teplota	-40 °C až +90 °C

Materiál

Izolační těleso	LCP, UL 94 V-0 (konektor IDC) LSZH EVA/PO, UL 22088 (kabel)
Hodnota CTI IEC 60112	175 (konektor IDC)
Kontaktní materiál	Měděná slitina (konektorová lišta IDC) Pocínovaná měď (kabel)
Kontaktní potah	Au přes PdNi přes Ni (IDC konektor)
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm (konektor IDC) 0,635 mm (kabel)
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Vzduchová a plazivá vzdálenost	min. 0,4 mm

Schválení / shoda

Soubor UL	E130314 a E493123
Životní prostředí	V souladu s RoHS

Derivační diagram

One27 Konfekce kabelů, varianta 440 Položka č. 404-66NN-LLL-440-1

ept One27 Kabelkonfektion 440

Počty pól 12 až 80, Překrytí kontaktů 1,5 mm, Plochý kabel AWG 30 s roztečí 0,635 mm a volitelnou délkou od 30 do 999 mm, Konfekce pomocí techniky IDC (Insert-and-Clamp), Typ kabelu LSZH: -40 °C až +90 °C (v klidu), barevný vodič na A1

Propojení kabelu s deskou

Vysoká hustota

Zobrazit další podrobnosti o produktu

One27 Konfekce kabelů, varianta 440 Položka č. 404-66NN-LLL-440-1 - Technické údaje

Základy

Počet kontaktů	12–80
Technologie připojení	SMT
Provozní teplota	-40 °C až +90 °C

Materiál

Izolační těleso	LCP, UL 94 V-0 (konektor IDC) LSZH EVA/PO, UL 22088 (kabel)
Hodnota CTI IEC 60112	175 (konektor IDC)
Kontaktní materiál	Měděná slitina (konektorová lišta IDC) Pocínovaná měď (kabel)
Kontaktní potah	Au přes PdNi přes Ni (IDC konektor)
Oblast připojení	Sn nad Ni

Mechanické

Rozměr mřížky	1,27 mm (konektor IDC) 0,635 mm (kabel)
Vkládací síla na kontakt	≤ 0,5 N
Tažná síla na kontakt	≥ 0,1 N
Životnost IEC 60512-9-1	Třída kvality 1: 500 cyklů zasunutí
Překročení bezpečnosti	0,9 mm
Překrytí kontaktů	1,5 mm
Posun středu	± 0,7 mm
Axiální posun ve spárovaném stavu (x/y)	± 0,4 mm
Úhlové posunutí podélné osy	± 4°
Úhlové posunutí příčné osy	± 2°

Elektrický

Vzduchová a plazivá vzdálenost	min. 0,4 mm

Schválení / shoda

Soubor UL	E130314 a E493123
Životní prostředí	V souladu s RoHS

Derivační diagram

Jiný počet pólů? Jiná výška stohování? Alternativní kontaktní nátěry? Varianty na míru? Zpožděné kontakty?

Žádost o konektory na míru

" Není pro vás ten pravý? Požádejte o konektor na míru!

Username:

Moc děkujeme! Vaše požadavky prověříme a ozveme se vám.

V případě dotazů jsme vám kdykoli k dispozici e-mailem nebo telefonicky.

Nenalezli jsme žádný vhodný produkt – požádejte o produkt nyní:

Pole označená * jsou povinná.

Společnost *

Pozdrav

Křestní jméno *

Název *

ulice *

POSTCODE *

Místo *

Země *

e-mail *

Telefon *

Požadavky na výrobek *

Naše zásady ochrany osobních údajů si můžete přečíst zde.

Hlavní přednosti konektorů One27 SMT

Co umí konektory One27 od společnosti ept? Jaké možnosti propojení desek plošných spojů a jaké připojovací techniky nabízejí? Proč jsou konektory One27 obzvláště odolné a snadno se s nimi pracuje?

Na tyto a mnoho dalších otázek vám názorně odpoví tento animovaný film. Podívejte se hned zde! (nebo na YouTube)!

Vlastnosti 1,27mm SMT konektorů pro aplikace typu deska-deska

Řada One27® nabízí vysoce flexibilní a zároveň spolehlivé konektory pro širokou škálu aplikací typu deska-deska. Produktová řada je založena na rozteči 1,27 mm, nabízí různé provedení s rovnými i ohnutými konektory a také připojení pomocí plochých kabelů a je k dispozici s různým počtem pólů od 12 do 80 kontaktů. Konektory jsou kompatibilní s dostupnými produkty tohoto typu a v testech dosahují optimálních výsledků.

One27 lišta na nože
Přehled podrobností

Ochrana proti překroucení
pro správné připojení nožového a pružinového konektoru

Závitové úkosy
k vyrovnání posunu osy a úhlového posunu při zasouvání

Boardlock
pevné připojení k desce plošných spojů

polohovací čep
optimální zpracování díky přesnému umístění

koplanarita
spojování s garantovanou kvalitou při zpracování

Tvorba menisku
vysoká pevnost a odolnost pájeného spoje

One27 konektor
Přehled podrobností

dvouramenný pružinový kontakt
pro bezpečné a spolehlivé spojení

Hladký povrch
spolehlivé kontaktování díky uzavření kontaktu na válcovaném, hladkém povrchu

28915 100x100x72x72x100 image — Překročení bezpečnosti
Vysoká spolehlivost díky velkému vyrovnání tolerancí

28915 100x100x72x72x100 image

Motive Web Kurzbeschreibung Kontakt 1640x1195px

Vyrobíme pro vás přesně padnoucí, individuální konektory pro vaše použití.

jiný počet pólů
jiné výšky stohování
alternativní povrchové úpravy kontaktů

Požádejte nyní o individuální konektor

Flexibilní rozestupy mezi deskami plošných spojů (board-to-board)

S konektory One27 od společnosti ept lze realizovat rozestupy mezi deskami plošných spojů v rozmezí 8,00 až 20,00 mm.
Vysoká bezpečnost proti zasunutí konektorů One27 umožňuje variabilní zasunutí nožových a pružinových lišt v rozsahu 1,5 mm. Kombinací různých výšek lze tak vytvořit jak malé, tak i větší rozestupy desek plošných spojů.

ept One27 Mittenversatz

Odsazení osy u konektorů One27
Přípustné tolerance

odsazení Konektory One27 SMT tolerují při zasunutí odsazení 0,7 mm v podélné i příčné ose.

ept One27 Winkelversatz

Úhlové vychýlení u konektorů One27
Přípustné tolerance úhlového sklonu

Při zasouvání konektorů One27 pro desky plošných spojů lze zásuvnou lištu zasunout do zásuvné lišty s úhlem sklonu až 4° podél osy a 2° příčně k ose.

Jsou k dispozici testy kompatibility s jinými konektory dostupnými na trhu.

Balení typu Tape & Reel pro automatickou montáž

Kabelový konektor IDC je k dispozici i bez plochého kabelu pro individuální délky kabelů

Konektory pro desky plošných spojů SMT One27 s roztečí 1,27 mm

Schreibtisch ept

„Nabídnout co nejširší škálu typů připojení a variant konektorů v rámci jedné produktové řady, a to při malém rozteči a maximální odolnosti? Této výzvě jsme se rozhodli čelit!

Naše SMT konektory One27 pro desky plošných spojů s roztečí 1,27 mm nyní splňují přesně toto a ještě mnohem více: jsou předurčeny pro celou řadu mezaninových, deska-deska a deska-kabel aplikací v SMT, jsou přitom mimořádně robustní a snadno zpracovatelné a navíc prokazatelně kompatibilní s již běžnými SMT konektory s roztečí 1,27 mm na trhu. Díky výběru ze tří různých provedení pro konektory s nožovými i pružinovými kontakty a vysoké odolnosti proti přesažení lze realizovat prakticky jakýkoli rozteč desek od 8 do 20,00 mm a jakékoli uspořádání desek. Navíc nabízíme pružinový konektor One27 IDC nejen samostatně, ale také s individuálně konfigurovanou kabeláží. Opravdu si zde vybere každý! Optimální zpracovatelnost SMT konektorů pro desky plošných spojů zaručujeme díky toleranci koplanarity pouhých 0,1 mm a úžasnému rozsahu zachycení ± 0,7 mm, resp. ± 4° podélně a ± 2° příčně. Vyzkoušejte si konektory One27 nejlépe sami a objednejte si hned své bezplatné vzorky!“
Dominik Dotzer, produktový manažer ept GmbH

Často kladené otázky: Otázky a odpovědi týkající se konektorů pro desky plošných spojů One27 SMT

Jak lze zpracovávat konektory pro desky plošných spojů SMT od společnosti One27?Jakými způsoby lze propojit desky plošných spojů pomocí konektorů One27 SMT?Jaké rozteče desek plošných spojů lze realizovat pomocí konektorů One27?Proč je kontakt mezi nožovým a pružinovým konektorem u konektorů One27 obzvláště spolehlivý?Jsou konektory pro desky plošných spojů One27 SMT od společnosti ept kompatibilní s jinými konektory na trhu?V jakých aplikacích se používají konektory pro desky plošných spojů One27?Jaké proudy lze přenášet pomocí konektorů One27?Jaký posun při zasunutí tolerují konektory pro desky plošných spojů One27?Je konektor One27 IDC k dostání i bez plochého kabelu?Nabízí společnost ept konektorovou lištu One27 IDC také v hotovém provedení s připojeným kabelem?Dodávají se konektory One27 SMT také v balení typu Tape & Reel?Jsou deskové konektory One27 komponenty s certifikací UL?Jsou konektory pro desky plošných spojů ept v souladu s nařízením RoHS?

Jak lze zpracovávat konektory pro desky plošných spojů SMT od společnosti One27?

Systém konektorů One27 se zpracovává technologií povrchové montáže (SMT) a je tedy připájen přímo na desky plošných spojů. Konektory se standardně dodávají v balení typu Tape and Reel, což umožňuje plně automatizované zpracování pomocí zařízení typu Pick-and-Place. Polohovací čepy na spodní straně konektorů One27 zaručují přesné umístění na desce plošných spojů. Společnost ept navíc garantuje koplanaritu kontaktů s odchylkou max. 0,1 mm, aby bylo zajištěno spolehlivé pájení při zpracování.

Jakými způsoby lze propojit desky plošných spojů pomocí konektorů One27 SMT?

Různé provedení konektorů řady One27 umožňují propojení desek plošných spojů v paralelním, horizontálním nebo pravoúhlém uspořádání, jakož i připojení plochých kabelů k desce plošných spojů.

Jaké rozteče desek plošných spojů lze realizovat pomocí konektorů One27?

S konektory pro desky plošných spojů One27 lze dosáhnout minimální vzdálenosti mezi deskami 8,00 mm a maximální vzdálenosti 20,00 mm. To je možné jednak díky velkému přesahu 1,5 mm. Kontaktní lišty a pružinové lišty lze tak od sebe oddálit až o 1,5 mm a i nadále zaručují optimální a spolehlivé spojení. Z druhé strany lze výšky One27 low-, mid- a high-profile kombinovat v devíti variantách, aby se dosáhlo různých vzdáleností mezi deskami plošných spojů.

One27 Ueberstecksicherheit

Proč je kontakt mezi nožovým a pružinovým konektorem u konektorů One27 obzvláště spolehlivý?

U konektorů One27 je kontakt zajištěn pomocí pružinového kontaktu s dvojitým ramenem, který obepíná kontaktní kolík lišty. I při nesprávném zasunutí je tak zajištěno spolehlivé spojení alespoň na jedné straně kontaktního kolíku. Navíc se kontaktování provádí přes hladký, válcovaný povrch pružinového kontaktu. Oděr kontaktní plochy a tvorba třísek při zasunutí konektorů One27 jsou tak vyloučeny.

One27 Federkontakt

Jsou konektory pro desky plošných spojů One27 SMT od společnosti ept kompatibilní s jinými konektory na trhu?

Systém konektorů One27 je plně kompatibilní s konektory jiných výrobců. Kompatibilita konektorů One27 je potvrzena v testovacích protokolech, které si můžete vyžádat na adrese sales@ept.de.

V jakých aplikacích se používají konektory pro desky plošných spojů One27?

Konektory One27 SMT jsou vhodné pro všechny aplikace, kde je třeba robustně propojit desky plošných spojů při omezeném prostoru. Díky různým dostupným orientacím, výškám a typům připojení konektorů One27 máte při uspořádání propojovaných desek plošných spojů i při volbě typu připojení naprostou flexibilitu. Ať už je to paralelní stohování v různých vzdálenostech, horizontální uspořádání vedle sebe, v pravém úhlu nebo pomocí plochého kabelu – způsob propojení desek plošných spojů je zcela na vás.

Jaké proudy lze přenášet pomocí konektorů One27?

50pólový konektor One27 přenáší proud až 1,4 A při okolní teplotě 20 °C. Pro přesné údaje si prosím vyžádejte naše zkušební protokoly na adrese sales@ept.de.

Jaký posun při zasunutí tolerují konektory pro desky plošných spojů One27?

Konektory One27 se vyznačují vysokou tolerancí vůči posunutí. Při zasunutí nožových a pružinových lišt je tak přípustné posunutí osy o 0,7 mm v podélné i příčné ose. Tolerance úhlového sklonu činí 4° v podélném směru a 2° v příčném směru.

Je konektor One27 IDC k dostání i bez plochého kabelu?

Ano, společnost ept nabízí IDC konektory řady One27 také bez kabelů. Můžete si tak kabely namontovat sami a délku kabelů si zvolit podle vlastních potřeb. V tomto ohledu prosím dodržujte pokyny k montáži.
Společnost ept vám však nabízí také individuální montáž kabelů pro IDC konektory řady One27, přizpůsobenou vašim potřebám.

Nabízí společnost ept konektorovou lištu One27 IDC také v hotovém provedení s připojeným kabelem?

Ano, společnost ept nabízí konektorovou lištu One27 IDC s technologií stahovacích svorek včetně kabeláže. Můžete si libovolně zvolit orientaci konektorů, počet pólů i délku kabelu. Kromě toho máte na výběr ze tří různých typů kabelů.

Dodávají se konektory One27 SMT také v balení typu Tape & Reel?

Ano, konektory One27 SMT se standardně dodávají v balení typu „tape and reel“, což umožňuje plně automatizované zpracování pomocí zařízení typu „pick-and-place“. Můžete se na nás také obrátit s dotazem ohledně jiných typů balení. Páskový konektor One27 IDC se obvykle dodává v balení typu „tray“.

Jsou deskové konektory One27 komponenty s certifikací UL?

Ano, konektory One27 od společnosti ept jsou v USA a Kanadě certifikovány podle normy UL.

Jsou konektory pro desky plošných spojů ept v souladu s nařízením RoHS?

RoHS (Restriction of the use of certain Hazardous Substances) je směrnice omezující používání určitých nebezpečných látek v elektrických a elektronických zařízeních.
Potvrzujeme, že konektory One27 od společnosti ept jsou v souladu se směrnicí RoHS 2011/65/EU, jak dokládá certifikát RoHS. Další informace naleznete v sekci RoHS & REACH.

Zkušenosti

Respektujeme přání našich zákazníků ohledně zachování diskrétnosti, a proto v následujícím textu neuvádíme žádné zdroje. Bezvýhradně
však ručíme za pravdivost těchto tvrzení.

Krátké dodací lhůty konektorů pro desky plošných spojů One27 byly pro nás rozhodujícím faktorem při výběru potřebných konektorů s roztečí 1,27 mm od společnosti ept.

Einkäufer Hardware-Entwicklung

U konektorů One27 můžeme zachovat stávající rozložení desky plošných spojů. Díky tomu můžeme velmi snadno a bez nutnosti úprav návrhu přejít na SMT konektory od společnosti ept.

Entwicklungsingenieur Hardware-Entwicklung

Díky odsazení konektorů u úhlových lišt One27 od společnosti ept nemusíme používat druhou kameru k zajištění kvality pájených spojů.

Fertigungsleiter Contract Manufacturing

Díky společnosti ept můžeme nyní zakoupit propojovací lištu IDC s roztečí 1,27 mm i jako volnou součást, tedy bez kabelové konfekce.

Leiter Einkauf Automatisierungstechnik

Test pájení konektorů One27 SMT od společnosti ept mě přesvědčil o jejich optimální zpracovatelnosti. Takhle jsem se na konektory při výběru ještě nikdy nedíval!

Entwicklungsleiter Baugruppenfertigung

Dosud jsem neviděl žádný přímý důkaz toho, jak dobře se konektory na desce plošných spojů pájejí. Test pájení konektorů One27 mi otevřel oči: zde je skutečně vidět, jak pevné je pájení kontaktů na desce plošných spojů.

Einkäufer Embedded Computing

Pro nás bylo velmi užitečné, že jsme si mohli volně zakoupit lišty IDC s roztečí 1,27 mm v tak široké škále počtu kontaktů.

Entwicklungsingenieur Hardware-Entwicklung

Rádi bychom vás navštívili ve vaší krásné lokalitě, avšak z hlediska kvality nemáme k návštěvě žádný důvod

Einkäufer Hardware-Entwicklung

Konektory Produkty ept One27 – 1,27 mm SMT

Volejte">+49 8861 2501 0

Obsah

Vyhledávač produktů
