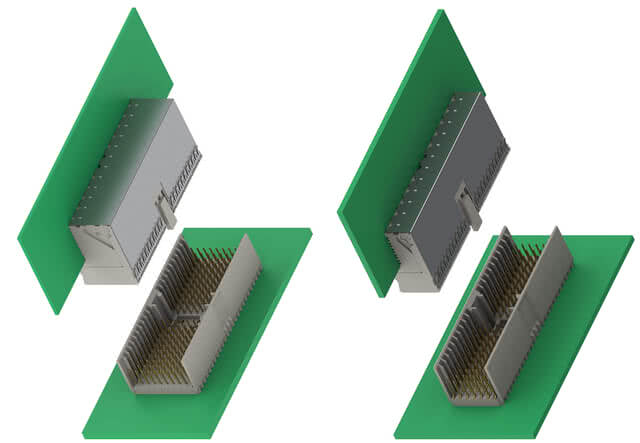

Hartmetrische Steckverbinder IEC 61076-4-101, Raster 2 mm

Hohe Kontaktdichte: Die hartmetrische Steckverbinderreihe hm2.0 wurde in Anlehnung an die internationale Normung IEC 61076-4-101 entwickelt. Der geschirmte Steckverbinder im 2.0 mm Raster eignet sich für Anwendungen, die eine hohe Kontaktdichte und Zuverlässigkeit fordern. So erfreut sich das Stecksystem großer Beliebtheit im Backplane Bereich.. Die Standardisierung gewährleistet die Kompatibilität der Steckverbinder unter verschiedenen Herstellern.

Features

Breite Auswahl an Bauformen
Modulare Steckverbinder im Raster 2 mm
5 oder 8 Signalreihen
12 verschiedene Stiftlängen
Individuelles Bestückungsbild möglich
Mit oder ohne Schirmung erhältlich
Datenübertragungsraten bis zu 3,125 Gbit/s möglich
Robustes Design
Zubehör wie Shrouds und Kodierungen

Anwendungen

Telekommunikation
Netzwerksysteme
CompactPCI
Medizintechnik
Industrielle Rechner (IPC)

hm2.0: Übersicht

Fakten im Überblick Anwendungen hm2.0 Produkte Features Norm IEC 61076-4-101 Systemmodularität High-Speed Anwendungen FAQ

pružinové lišty

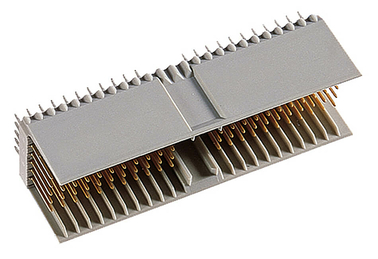

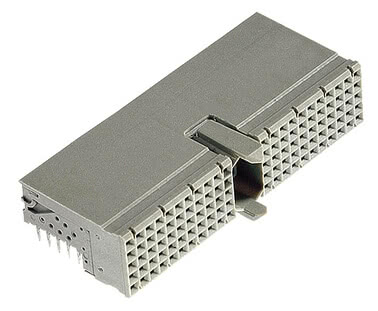

hm2.0 konektor typu A Položka č. 244-11000-15

Počet pól 110, Délka připojení 2,9 mm, pro tloušťku desky plošných spojů min. 1,44 mm, bez stínění, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 konektor typu A Položka č. 244-11000-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	110
Technologie připojení	Technologie lisování
Délka připojení	2,9 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,6 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 konektor typu A Položka č. 244-11300-15

Počet pól 110, Délka připojení 2,9 mm, pro tloušťku desky plošných spojů min. 1,44 mm, s odstíněním, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 konektor typu A Položka č. 244-11300-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	110
Technologie připojení	Technologie lisování
Délka připojení	2,9 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,6 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 konektor typu A Položka č. 244-11305-15

Počet pól 90, Délka připojení 2,9 mm, pro tloušťku desky plošných spojů min. 1,44 mm, s odstíněním, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 konektor typu A Položka č. 244-11305-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	90
Technologie připojení	Technologie lisování
Délka připojení	2,9 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,6 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 konektor typu A Položka č. 244-11306-15

Počet pól 90, Délka připojení 2,9 mm, pro tloušťku desky plošných spojů min. 1,44 mm, s odstíněním, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 konektor typu A Položka č. 244-11306-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	90
Technologie připojení	Technologie lisování
Délka připojení	2,9 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,6 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

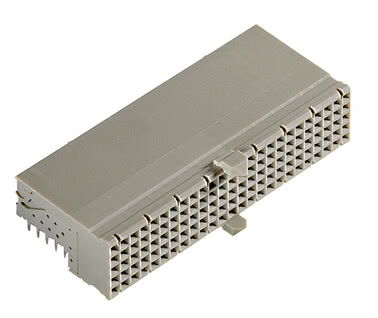

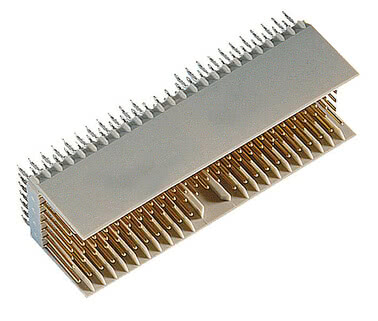

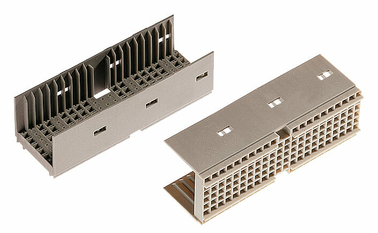

hm2.0 konektor typu AB25 Položka č. 244-61000-15

Počet pól 125, Délka připojení 2,9 mm, pro tloušťku desky plošných spojů min. 1,44 mm, bez stínění, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 konektor typu AB25 Položka č. 244-61000-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	125
Technologie připojení	Technologie lisování
Délka připojení	2,9 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,6 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 konektor typu AB25 Položka č. 244-61300-15

Počet pól 125, Délka připojení 2,9 mm, pro tloušťku desky plošných spojů min. 1,44 mm, s odstíněním, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 konektor typu AB25 Položka č. 244-61300-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	125
Technologie připojení	Technologie lisování
Délka připojení	2,9 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,6 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

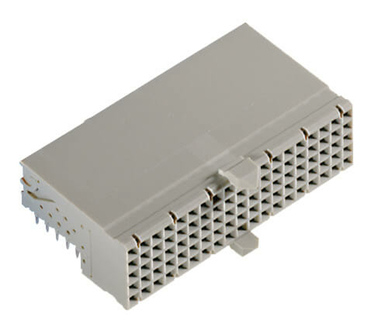

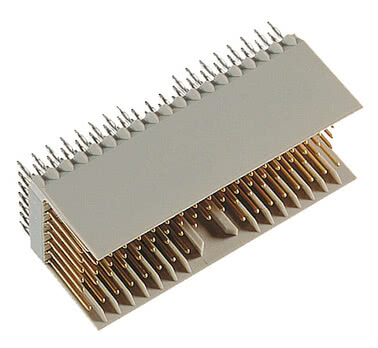

hm2.0 konektor typu AB19 Položka č. 244-63000-15

Počet pól 95, Délka připojení 2,9 mm, pro tloušťku desky plošných spojů min. 1,44 mm, bez stínění, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 konektor typu AB19 Položka č. 244-63000-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	95
Technologie připojení	Technologie lisování
Délka připojení	2,9 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,6 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 konektor typu AB19 Položka č. 244-63300-15

Počet pól 95, Délka připojení 2,9 mm, pro tloušťku desky plošných spojů min. 1,44 mm, s odstíněním, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 konektor typu AB19 Položka č. 244-63300-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	95
Technologie připojení	Technologie lisování
Délka připojení	2,9 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,6 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

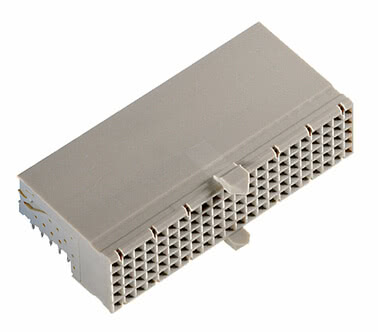

hm2.0 konektor typu AB22 Položka č. 244-62000-15

Počet pól 110, Délka připojení 2,9 mm, pro tloušťku desky plošných spojů min. 1,44 mm, bez stínění, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 konektor typu AB22 Položka č. 244-62000-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	110
Technologie připojení	Technologie lisování
Délka připojení	2,9 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,6 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 konektor typu AB22 Položka č. 244-62300-15

Počet pól 110, Délka připojení 2,9 mm, pro tloušťku desky plošných spojů min. 1,44 mm, s odstíněním, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 konektor typu AB22 Položka č. 244-62300-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	110
Technologie připojení	Technologie lisování
Délka připojení	2,9 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,6 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

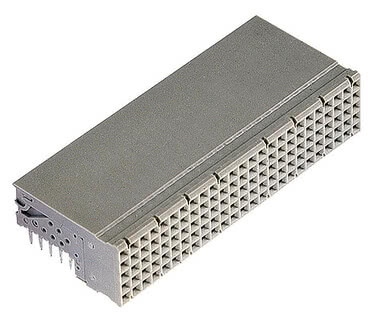

hm2.0 konektor typu B25 Položka č. 244-21000-15

Počet pól 125, Délka připojení 2,9 mm, pro tloušťku desky plošných spojů min. 1,44 mm, bez stínění, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 konektor typu B25 Položka č. 244-21000-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	125
Technologie připojení	Technologie lisování
Délka připojení	2,9 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,6 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 konektor typu B25 Položka č. 244-21300-15

Počet pól 125, Délka připojení 2,9 mm, pro tloušťku desky plošných spojů min. 1,44 mm, s odstíněním, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 konektor typu B25 Položka č. 244-21300-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	125
Technologie připojení	Technologie lisování
Délka připojení	2,9 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,6 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

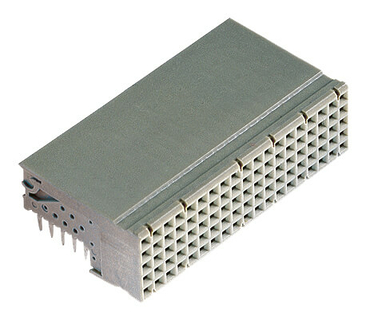

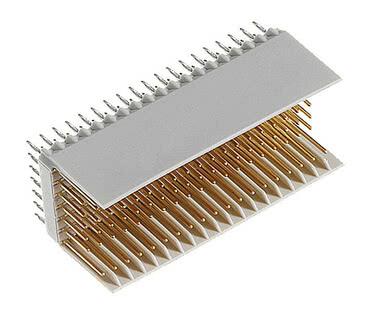

hm2.0 konektor typu B19 Položka č. 244-23000-15

Počet pól 95, Délka připojení 2,9 mm, pro tloušťku desky plošných spojů min. 1,44 mm, bez stínění, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 konektor typu B19 Položka č. 244-23000-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	95
Technologie připojení	Technologie lisování
Délka připojení	2,9 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,6 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 konektor typu B19 Položka č. 244-23300-15

Počet pól 95, Délka připojení 2,9 mm, pro tloušťku desky plošných spojů min. 1,44 mm, s odstíněním, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 konektor typu B19 Položka č. 244-23300-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	95
Technologie připojení	Technologie lisování
Délka připojení	2,9 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,6 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

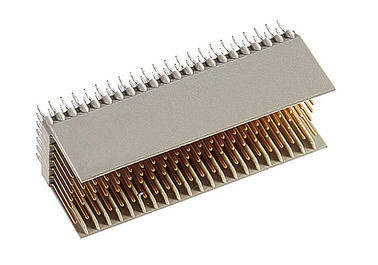

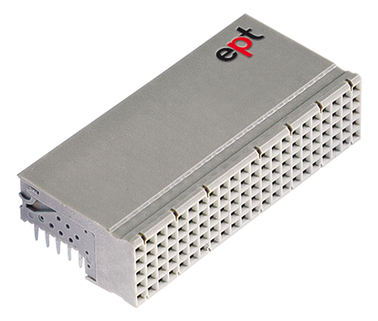

hm2.0 konektor typu B22 Položka č. 244-22000-15

Počet pól 110, Délka připojení 2,9 mm, pro tloušťku desky plošných spojů min. 1,44 mm, bez stínění, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 konektor typu B22 Položka č. 244-22000-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	110
Technologie připojení	Technologie lisování
Délka připojení	2,9 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,6 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 konektor typu B22 Položka č. 244-22300-15

Počet pól 110, Délka připojení 2,9 mm, pro tloušťku desky plošných spojů min. 1,44 mm, s odstíněním, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 konektor typu B22 Položka č. 244-22300-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	110
Technologie připojení	Technologie lisování
Délka připojení	2,9 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,6 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

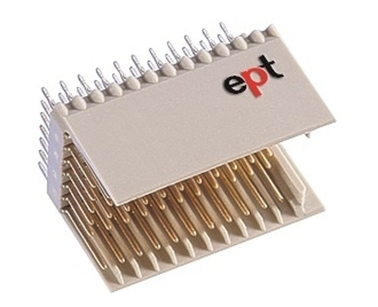

hm2.0 konektor typu C Položka č. 244-31000-15

Počet pól 55, Délka připojení 2,9 mm, pro tloušťku desky plošných spojů min. 1,44 mm, bez stínění, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 konektor typu C Položka č. 244-31000-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	55
Technologie připojení	Technologie lisování
Délka připojení	2,9 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,6 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 konektor typu C Položka č. 244-31300-15

Počet pól 55, Délka připojení 2,9 mm, pro tloušťku desky plošných spojů min. 1,44 mm, s odstíněním, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 konektor typu C Položka č. 244-31300-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	55
Technologie připojení	Technologie lisování
Délka připojení	2,9 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,6 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

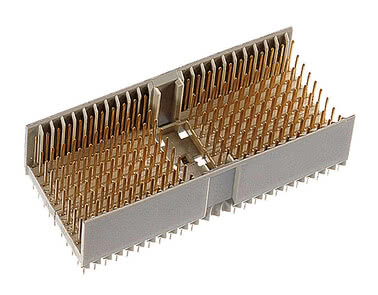

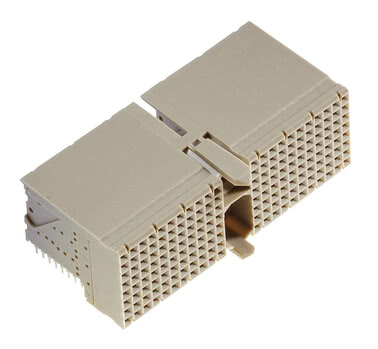

hm2.0 konektor typu D Položka č. 246-11000-15

Počet pól 176, Délka připojení 2,9 mm, pro tloušťku desky plošných spojů min. 1,44 mm, k dispozici s odstíněním i bez odstínění, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 konektor typu D Položka č. 246-11000-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	176
Technologie připojení	Technologie lisování
Délka připojení	2,9 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,6 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 konektor typu D Položka č. 246-11300-15

Počet pól 176, Délka připojení 2,9 mm, pro tloušťku desky plošných spojů min. 1,44 mm, k dispozici s odstíněním i bez odstínění, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 konektor typu D Položka č. 246-11300-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	176
Technologie připojení	Technologie lisování
Délka připojení	2,9 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,6 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

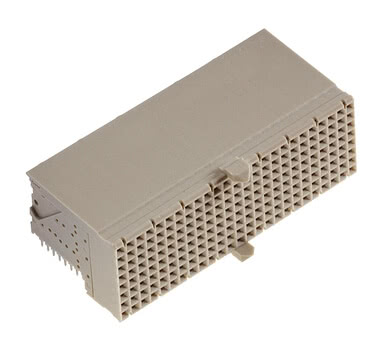

hm2.0 konektor typu DE Položka č. 246-61000-15

Počet pól 200, Délka připojení 2,9 mm, pro tloušťku desky plošných spojů min. 1,44 mm, k dispozici s odstíněním i bez odstínění, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 konektor typu DE Položka č. 246-61000-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	200
Technologie připojení	Technologie lisování
Délka připojení	2,9 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,6 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 konektor typu DE Položka č. 246-61300-15

Počet pól 200, Délka připojení 2,9 mm, pro tloušťku desky plošných spojů min. 1,44 mm, k dispozici s odstíněním i bez odstínění, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 konektor typu DE Položka č. 246-61300-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	200
Technologie připojení	Technologie lisování
Délka připojení	2,9 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,6 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

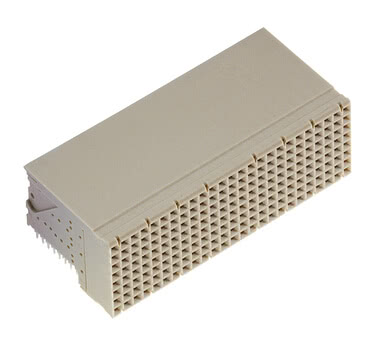

hm2.0 konektor typu E Položka č. 246-21000-15

Počet pól 200, Délka připojení 2,9 mm, pro tloušťku desky plošných spojů min. 1,44 mm, k dispozici s odstíněním i bez odstínění, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 konektor typu E Položka č. 246-21000-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	200
Technologie připojení	Technologie lisování
Délka připojení	2,9 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,6 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 konektor typu E Položka č. 246-21300-15

Počet pól 200, Délka připojení 2,9 mm, pro tloušťku desky plošných spojů min. 1,44 mm, k dispozici s odstíněním i bez odstínění, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 konektor typu E Položka č. 246-21300-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	200
Technologie připojení	Technologie lisování
Délka připojení	2,9 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,6 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

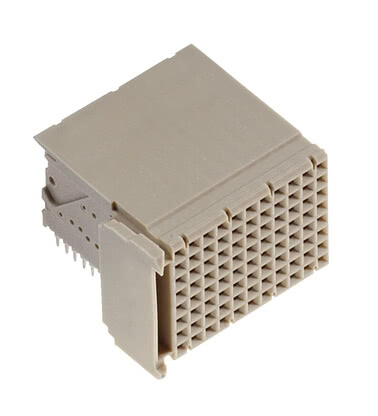

hm2.0 konektor typu F Položka č. 246-31000-15

Počet pól 88, Délka připojení 2,9 mm, pro tloušťku desky plošných spojů min. 1,44 mm, k dispozici s odstíněním i bez odstínění, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 konektor typu F Položka č. 246-31000-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	88
Technologie připojení	Technologie lisování
Délka připojení	2,9 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,6 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 konektor typu F Položka č. 246-31300-15

Počet pól 88, Délka připojení 2,9 mm, pro tloušťku desky plošných spojů min. 1,44 mm, k dispozici s odstíněním i bez odstínění, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 konektor typu F Položka č. 246-31300-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	88
Technologie připojení	Technologie lisování
Délka připojení	2,9 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,6 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

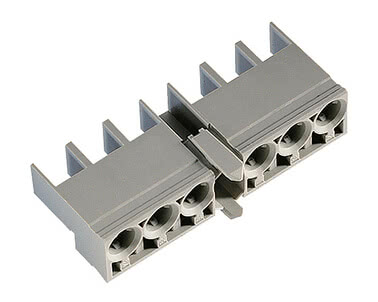

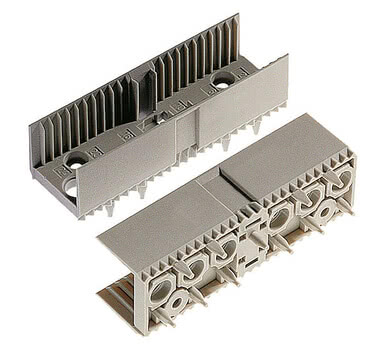

hm2.0 konektor typu L Položka č. 244-51000

pro tloušťku desky plošných spojů min. 1,44 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Power

Zobrazit další podrobnosti o produktu

hm2.0 konektor typu L Položka č. 244-51000 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

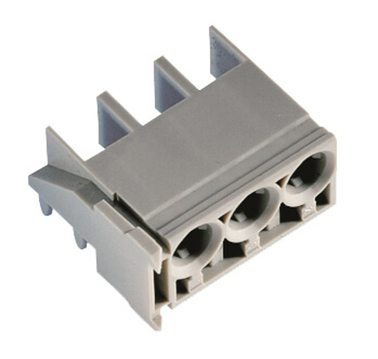

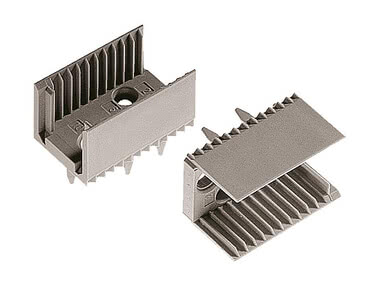

hm2.0 konektor typu N Položka č. 244-52000

pro tloušťku desky plošných spojů min. 1,44 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Power

Zobrazit další podrobnosti o produktu

hm2.0 konektor typu N Položka č. 244-52000 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 konektor typu A15 Položka č. 244-13000-15

Počet pól 60, Délka připojení 2,9 mm, pro tloušťku desky plošných spojů min. 1,44 mm, bez stínění, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 konektor typu A15 Položka č. 244-13000-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	60
Technologie připojení	Technologie lisování
Délka připojení	2,9 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,6 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

Nožové lišty

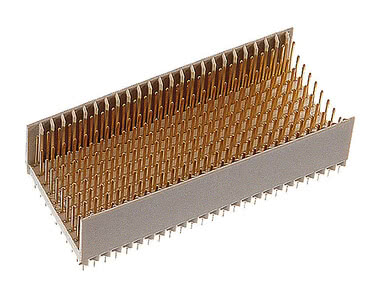

hm2.0 Sběrnicová lišta, provedení A Položka č. 243-11010-15

Počet pól 110, Délka připojení 3,7 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Sběrnicová lišta, provedení A Položka č. 243-11010-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	110
Technologie připojení	Technologie lisování
Délka připojení	3,7 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Sběrnicová lišta, provedení A Položka č. 243-11310-15

Počet pól 154, Délka připojení 3,7 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Sběrnicová lišta, provedení A Položka č. 243-11310-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	154
Technologie připojení	Technologie lisování
Délka připojení	3,7 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Sběrnicová lišta, provedení A Položka č. 243-11322-15

Počet pól 154, Délka připojení 3,7 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Sběrnicová lišta, provedení A Položka č. 243-11322-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	154
Technologie připojení	Technologie lisování
Délka připojení	3,7 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Sběrnicová lišta, provedení A Položka č. 243-11323-15

Počet pól: 100, Délka připojení 3,7 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Sběrnicová lišta, provedení A Položka č. 243-11323-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	100
Technologie připojení	Technologie lisování
Délka připojení	3,7 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Sběrnicová lišta, provedení A Položka č. 243-11360-15F

Počet pól 154, Délka připojení 14,5 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Sběrnicová lišta, provedení A Položka č. 243-11360-15F - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	154
Technologie připojení	Technologie lisování
Délka připojení	14,5 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Sběrnicová lišta, provedení A Položka č. 243-11709-15F

Počet pól: 100, Délka přípojky 16 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Sběrnicová lišta, provedení A Položka č. 243-11709-15F - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	100
Technologie připojení	Technologie lisování
Délka připojení	16 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Sběrnicová lišta, provedení A Položka č. 243-11710-15F

Počet pól 154, Délka přípojky 16 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Sběrnicová lišta, provedení A Položka č. 243-11710-15F - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	154
Technologie připojení	Technologie lisování
Délka připojení	16 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Sběrnicová lišta, provedení A Položka č. 243-11715-15F

Počet pól 154, Délka přípojky 16 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Sběrnicová lišta, provedení A Položka č. 243-11715-15F - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	154
Technologie připojení	Technologie lisování
Délka připojení	16 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Sběrnicová lišta, provedení A Položka č. 243-11734-15F

Počet pól 154, Délka připojení 14,5 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Sběrnicová lišta, provedení A Položka č. 243-11734-15F - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	154
Technologie připojení	Technologie lisování
Délka připojení	14,5 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Řada nožů, provedení AB25 Položka č. 243-61010-15

Počet pól 125, Délka připojení 3,7 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Řada nožů, provedení AB25 Položka č. 243-61010-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	125
Technologie připojení	Technologie lisování
Délka připojení	3,7 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Řada nožů, provedení AB25 Položka č. 243-61310-15

Počet pól 169, Délka připojení 3,7 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Řada nožů, provedení AB25 Položka č. 243-61310-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	169
Technologie připojení	Technologie lisování
Délka připojení	3,7 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Řada nožů, provedení AB25 Položka č. 243-61320-15

Počet pól 169, Délka připojení 3,7 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Řada nožů, provedení AB25 Položka č. 243-61320-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	169
Technologie připojení	Technologie lisování
Délka připojení	3,7 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Řada nožů, provedení AB25 Položka č. 243-61360-15F

Počet pól 169, Délka připojení 14,5 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Řada nožů, provedení AB25 Položka č. 243-61360-15F - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	169
Technologie připojení	Technologie lisování
Délka připojení	14,5 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Řada nožů, provedení AB19 Položka č. 243-63010-15

Počet pól 95, Délka připojení 3,7 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Řada nožů, provedení AB19 Položka č. 243-63010-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	95
Technologie připojení	Technologie lisování
Délka připojení	3,7 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Řada nožů, provedení AB19 Položka č. 243-63310-15

Počet pól 127, Délka připojení 3,7 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Řada nožů, provedení AB19 Položka č. 243-63310-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	127
Technologie připojení	Technologie lisování
Délka připojení	3,7 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Řada nožů, provedení AB19 Položka č. 243-63320-15

Počet pól 127, Délka připojení 3,7 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Řada nožů, provedení AB19 Položka č. 243-63320-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	127
Technologie připojení	Technologie lisování
Délka připojení	3,7 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Řada nožů, provedení AB19 Položka č. 243-63360-15F

Počet pól 127, Délka připojení 14,5 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Řada nožů, provedení AB19 Položka č. 243-63360-15F - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	127
Technologie připojení	Technologie lisování
Délka připojení	14,5 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Sběrnicová lišta, provedení AB22 Položka č. 243-62010-15

Počet pól 110, Délka připojení 3,7 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Sběrnicová lišta, provedení AB22 Položka č. 243-62010-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	110
Technologie připojení	Technologie lisování
Délka připojení	3,7 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Sběrnicová lišta, provedení AB22 Položka č. 243-62310-15

Počet pól 146, Délka připojení 3,7 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Sběrnicová lišta, provedení AB22 Položka č. 243-62310-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	146
Technologie připojení	Technologie lisování
Délka připojení	3,7 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Sběrnicová lišta, provedení AB22 Položka č. 243-62320-15

Počet pól 146, Délka připojení 3,7 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Sběrnicová lišta, provedení AB22 Položka č. 243-62320-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	146
Technologie připojení	Technologie lisování
Délka připojení	3,7 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Sběrnicová lišta, provedení AB22 Položka č. 243-62360-15F

Počet pól 146, Délka připojení 14,5 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Sběrnicová lišta, provedení AB22 Položka č. 243-62360-15F - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	146
Technologie připojení	Technologie lisování
Délka připojení	14,5 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

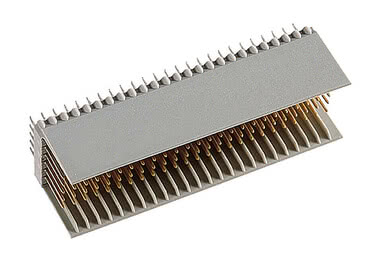

hm2.0 Řada nožů, provedení B25 Položka č. 243-21010-15

Počet pól 125, Délka připojení 3,7 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Řada nožů, provedení B25 Položka č. 243-21010-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	125
Technologie připojení	Technologie lisování
Délka připojení	3,7 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Řada nožů, provedení B25 Položka č. 243-21020-15

Počet pól 125, Délka připojení 3,7 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Řada nožů, provedení B25 Položka č. 243-21020-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	125
Technologie připojení	Technologie lisování
Délka připojení	3,7 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Řada nožů, provedení B25 Položka č. 243-21310-15

Počet pól 175, Délka připojení 3,7 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Řada nožů, provedení B25 Položka č. 243-21310-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	175
Technologie připojení	Technologie lisování
Délka připojení	3,7 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Řada nožů, provedení B25 Položka č. 243-21320-15

Počet pól 175, Délka připojení 3,7 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Řada nožů, provedení B25 Položka č. 243-21320-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	175
Technologie připojení	Technologie lisování
Délka připojení	3,7 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Řada nožů, provedení B19 Položka č. 243-23310-15

Počet pól 95, Délka připojení 3,7 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Řada nožů, provedení B19 Položka č. 243-23310-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	95
Technologie připojení	Technologie lisování
Délka připojení	3,7 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Řada nožů, provedení B19 Položka č. 243-23320-15

Počet pól 133, Délka připojení 3,7 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Řada nožů, provedení B19 Položka č. 243-23320-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	133
Technologie připojení	Technologie lisování
Délka připojení	3,7 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Řada nožů, provedení B19 Položka č. 243-23360-15F

Počet pól 133, Délka připojení 14,5 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Řada nožů, provedení B19 Položka č. 243-23360-15F - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	133
Technologie připojení	Technologie lisování
Délka připojení	14,5 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Řada nožů, provedení B19 Položka č. 243-23361-15F

Počet pól 133, Délka připojení 14,5 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Řada nožů, provedení B19 Položka č. 243-23361-15F - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	133
Technologie připojení	Technologie lisování
Délka připojení	14,5 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Řada nožů, provedení B19 Položka č. 243-23371-15F

Počet pól 133, Délka přípojky 16 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Řada nožů, provedení B19 Položka č. 243-23371-15F - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	133
Technologie připojení	Technologie lisování
Délka připojení	16 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Řada nožů, provedení B19 Položka č. 243-23700-15F

Počet pól 133, Délka přípojky 16 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Řada nožů, provedení B19 Položka č. 243-23700-15F - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	133
Technologie připojení	Technologie lisování
Délka připojení	16 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Řada nožů, provedení B19 Položka č. 243-23716-15F

Počet pól 133, Délka připojení 14,5 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Řada nožů, provedení B19 Položka č. 243-23716-15F - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	133
Technologie připojení	Technologie lisování
Délka připojení	14,5 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Řada nožů, provedení B22 Položka č. 243-22310-15

Počet pól 154, Délka připojení 3,7 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Řada nožů, provedení B22 Položka č. 243-22310-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	154
Technologie připojení	Technologie lisování
Délka připojení	3,7 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Řada nožů, provedení B22 Položka č. 243-22311-15

Počet pól 154, Délka připojení 3,7 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Řada nožů, provedení B22 Položka č. 243-22311-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	154
Technologie připojení	Technologie lisování
Délka připojení	3,7 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Řada nožů, provedení B22 Položka č. 243-22312-15

Počet pól 132, Délka připojení 3,7 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Řada nožů, provedení B22 Položka č. 243-22312-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	132
Technologie připojení	Technologie lisování
Délka připojení	3,7 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Řada nožů, provedení B22 Položka č. 243-22320-15

Počet pól 154, Délka připojení 3,7 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Řada nožů, provedení B22 Položka č. 243-22320-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	154
Technologie připojení	Technologie lisování
Délka připojení	3,7 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Řada nožů, provedení B22 Položka č. 243-22351-15F

Počet pól 132, Délka připojení 14,5 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Řada nožů, provedení B22 Položka č. 243-22351-15F - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	132
Technologie připojení	Technologie lisování
Délka připojení	14,5 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Řada nožů, provedení B22 Položka č. 243-22360-15F

Počet pól 154, Délka připojení 14,5 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Řada nožů, provedení B22 Položka č. 243-22360-15F - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	154
Technologie připojení	Technologie lisování
Délka připojení	14,5 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Řada nožů, provedení B22 Položka č. 243-22361-15F

Počet pól 154, Délka připojení 14,5 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Řada nožů, provedení B22 Položka č. 243-22361-15F - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	154
Technologie připojení	Technologie lisování
Délka připojení	14,5 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Řada nožů, provedení B22 Položka č. 243-22371-15F

Počet pól 154, Délka přípojky 16 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Řada nožů, provedení B22 Položka č. 243-22371-15F - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	154
Technologie připojení	Technologie lisování
Délka připojení	16 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Řada nožů, provedení B22 Položka č. 243-22734-15F

Počet pól 154, Délka připojení 14,5 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Řada nožů, provedení B22 Položka č. 243-22734-15F - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	154
Technologie připojení	Technologie lisování
Délka připojení	14,5 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Sběrnicová lišta, provedení C Položka č. 243-31010-15

Počet pól 55, Délka připojení 3,7 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Sběrnicová lišta, provedení C Položka č. 243-31010-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	55
Technologie připojení	Technologie lisování
Délka připojení	3,7 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Sběrnicová lišta, provedení C Položka č. 243-31020-15

Počet pól 55, Délka připojení 3,7 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Sběrnicová lišta, provedení C Položka č. 243-31020-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	55
Technologie připojení	Technologie lisování
Délka připojení	3,7 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Sběrnicová lišta, provedení C Položka č. 243-31310-15

Počet pól 77, Délka připojení 3,7 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Sběrnicová lišta, provedení C Položka č. 243-31310-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	77
Technologie připojení	Technologie lisování
Délka připojení	3,7 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Sběrnicová lišta, provedení C Položka č. 243-31320-15

Počet pól 77, Délka připojení 3,7 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Sběrnicová lišta, provedení C Položka č. 243-31320-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	77
Technologie připojení	Technologie lisování
Délka připojení	3,7 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Sběrnicová lišta, provedení D Položka č. 245-11010-15

Počet pól 176, Délka připojení 3,7 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Sběrnicová lišta, provedení D Položka č. 245-11010-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	176
Technologie připojení	Technologie lisování
Délka připojení	3,7 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Sběrnicová lišta, provedení D Položka č. 245-11310-15

Počet pól 220, Délka připojení 3,7 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Sběrnicová lišta, provedení D Položka č. 245-11310-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	220
Technologie připojení	Technologie lisování
Délka připojení	3,7 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

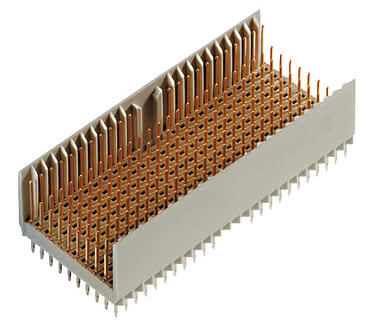

hm2.0 Sběrnicová lišta, provedení DE Položka č. 245-61010-15

Počet pól 200, Délka připojení 3,7 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Sběrnicová lišta, provedení DE Položka č. 245-61010-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	200
Technologie připojení	Technologie lisování
Délka připojení	3,7 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Sběrnicová lišta, provedení DE Položka č. 245-61310-15

Počet pól 244, Délka připojení 3,7 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Sběrnicová lišta, provedení DE Položka č. 245-61310-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	244
Technologie připojení	Technologie lisování
Délka připojení	3,7 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Řada nožů, provedení E Položka č. 245-21010-15

Počet pól 200, Délka připojení 3,7 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Řada nožů, provedení E Položka č. 245-21010-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	200
Technologie připojení	Technologie lisování
Délka připojení	3,7 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Řada nožů, provedení E Položka č. 245-21310-15

Počet pól: 250, Délka připojení 3,7 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Řada nožů, provedení E Položka č. 245-21310-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	250
Technologie připojení	Technologie lisování
Délka připojení	3,7 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

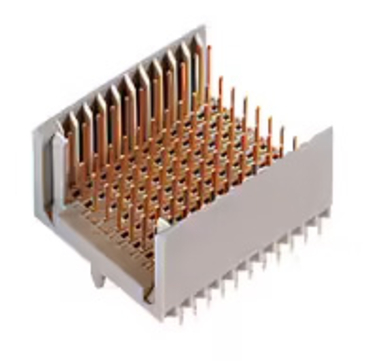

hm2.0 Sběrnicová lišta, provedení F Položka č. 245-31010-15

Počet pól 88, Délka připojení 3,7 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Sběrnicová lišta, provedení F Položka č. 245-31010-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	88
Technologie připojení	Technologie lisování
Délka připojení	3,7 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Sběrnicová lišta, provedení F Položka č. 245-31310-15

Počet pól 110, Délka připojení 3,7 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Sběrnicová lišta, provedení F Položka č. 245-31310-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	110
Technologie připojení	Technologie lisování
Délka připojení	3,7 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Sběrnicová lišta, provedení L Položka č. 243-51000

pro tloušťku desky plošných spojů min. 1,44 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Power

Zobrazit další podrobnosti o produktu

hm2.0 Sběrnicová lišta, provedení L Položka č. 243-51000 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

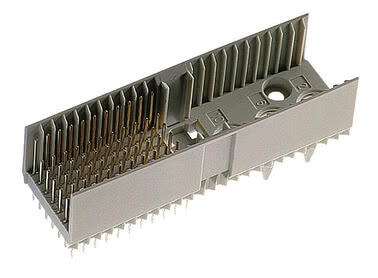

hm2.0 Sběrnicová lišta, provedení M Položka č. 243-41010-15

Počet pól 55, Délka připojení 3,7 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Power

Zobrazit další podrobnosti o produktu

hm2.0 Sběrnicová lišta, provedení M Položka č. 243-41010-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	55
Technologie připojení	Technologie lisování
Délka připojení	3,7 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Sběrnicová lišta, provedení M Položka č. 243-41310-15

Počet pól 77, Délka připojení 3,7 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Power

Zobrazit další podrobnosti o produktu

hm2.0 Sběrnicová lišta, provedení M Položka č. 243-41310-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	77
Technologie připojení	Technologie lisování
Délka připojení	3,7 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Sběrnicová lišta, provedení N Položka č. 243-52000

pro tloušťku desky plošných spojů min. 1,44 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Power

Zobrazit další podrobnosti o produktu

hm2.0 Sběrnicová lišta, provedení N Položka č. 243-52000 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Sběrnicová lišta, provedení A15 Položka č. 243-13010-15

Počet pól 60, Délka připojení 3,7 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Sběrnicová lišta, provedení A15 Položka č. 243-13010-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	60
Technologie připojení	Technologie lisování
Délka připojení	3,7 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Sběrnicová lišta, provedení A15 Položka č. 243-13020-15

Počet pól 60, Délka připojení 3,7 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Sběrnicová lišta, provedení A15 Položka č. 243-13020-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	60
Technologie připojení	Technologie lisování
Délka připojení	3,7 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Sběrnicová lišta, provedení A15 Položka č. 243-13310-15

Počet pól 84, Délka připojení 3,7 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Sběrnicová lišta, provedení A15 Položka č. 243-13310-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	84
Technologie připojení	Technologie lisování
Délka připojení	3,7 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

hm2.0 Sběrnicová lišta, provedení A Položka č. 243-11321-15

Počet pól 154, Délka připojení 3,7 mm, pro tloušťku desky plošných spojů > 2,2 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 Sběrnicová lišta, provedení A Položka č. 243-11321-15 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	154
Technologie připojení	Technologie lisování
Délka připojení	3,7 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0
Hodnota CTI IEC 60112	200
Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Kontakt: max. 0,75 N, stínění: max. 1 N
Tažná síla na kontakt	Kontakt: min. 0,15 N, stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Vzduchová a plazivá vzdálenost	≥ 0,8 mm
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Soubor UL	E130314
Životní prostředí	V souladu s RoHS

Derivační diagram

Příslušenství

hm2.0 Kódovací vložka s konektorem Položka č. 244-8011

pro lišty hm, Ořechově hnědá RAL 8011

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Kódovací vložka s konektorem Položka č. 244-8011 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Kódovací vložka s konektorem Položka č. 244-8012

pro lišty hm, Jahodově červená RAL 3018, Specifikace telefonie

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Kódovací vložka s konektorem Položka č. 244-8012 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Kódovací vložka s konektorem Položka č. 244-8013

pro lišty hm, Modrofialová RAL 4005

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Kódovací vložka s konektorem Položka č. 244-8013 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Kódovací vložka s konektorem Položka č. 244-8014

pro lišty hm, Brilantní modrá RAL 5007, 5,0 V cPCI

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Kódovací vložka s konektorem Položka č. 244-8014 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Kódovací vložka s konektorem Položka č. 244-8021

pro lišty hm, zelená reseda RAL 6011

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Kódovací vložka s konektorem Položka č. 244-8021 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Kódovací vložka s konektorem Položka č. 244-8031

pro lišty hm, Kadmiová žlutá RAL 1021, 3,3 V cPCI

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Kódovací vložka s konektorem Položka č. 244-8031 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Kódovací vložka s konektorem Položka č. 244-8032

pro lišty hm, Břidlicově šedá RAL 7015

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Kódovací vložka s konektorem Položka č. 244-8032 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Kódovací vložka s konektorem Položka č. 244-8033

pro lišty hm, Ocelově modrá RAL 5011

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Kódovací vložka s konektorem Položka č. 244-8033 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Kódovací vložka s konektorem Položka č. 244-8034

pro lišty hm, Pastelově oranžová RAL 2003

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Kódovací vložka s konektorem Položka č. 244-8034 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Kódovací vložka s konektorem Položka č. 244-8041

pro lišty hm, Okerově žlutá RAL 1024

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Kódovací vložka s konektorem Položka č. 244-8041 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Kódovací vložka pro lištu nožů Položka č. 243-8011

pro měřicí lišty hm, Ořechově hnědá RAL 8011

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Kódovací vložka pro lištu nožů Položka č. 243-8011 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Kódovací vložka pro lištu nožů Položka č. 243-8012

pro měřicí lišty hm, Jahodově červená RAL 3018, Specifikace telefonie

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Kódovací vložka pro lištu nožů Položka č. 243-8012 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Kódovací vložka pro lištu nožů Položka č. 243-8013

pro měřicí lišty hm, Modrofialová RAL 4005

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Kódovací vložka pro lištu nožů Položka č. 243-8013 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Kódovací vložka pro lištu nožů Položka č. 243-8014

pro měřicí lišty hm, Brilantní modrá RAL 5007, 5,0 V cPCI

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Kódovací vložka pro lištu nožů Položka č. 243-8014 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Kódovací vložka pro lištu nožů Položka č. 243-8021

pro měřicí lišty hm, zelená reseda RAL 6011

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Kódovací vložka pro lištu nožů Položka č. 243-8021 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Kódovací vložka pro lištu nožů Položka č. 243-8031

pro měřicí lišty hm, Kadmiová žlutá RAL 1021, 3,3 V cPCI

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Kódovací vložka pro lištu nožů Položka č. 243-8031 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Kódovací vložka pro lištu nožů Položka č. 243-8032

pro měřicí lišty hm, Břidlicově šedá RAL 7015

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Kódovací vložka pro lištu nožů Položka č. 243-8032 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Kódovací vložka pro lištu nožů Položka č. 243-8033

pro měřicí lišty hm, Ocelově modrá RAL 5011

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Kódovací vložka pro lištu nožů Položka č. 243-8033 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Kódovací vložka pro lištu nožů Položka č. 243-8034

pro měřicí lišty hm, Pastelově oranžová RAL 2003

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Kódovací vložka pro lištu nožů Položka č. 243-8034 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Kódovací vložka pro lištu nožů Položka č. 243-8041

pro měřicí lišty hm, Okerově žlutá RAL 1024

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Kódovací vložka pro lištu nožů Položka č. 243-8041 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 spodní krycí plech, provedení A Položka č. 244-11600-1

22 kontaktů, Délka připojení 3,4 mm, pro tloušťku desky plošných spojů min. 1,44 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 spodní krycí plech, provedení A Položka č. 244-11600-1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	22
Technologie připojení	Technologie lisování
Délka připojení	3,4 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Stínění: max. 1 N
Tažná síla na kontakt	Stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 spodní krycí plech, provedení B25 Položka č. 244-21600-1

25 kontaktů, Délka připojení 3,4 mm, pro tloušťku desky plošných spojů min. 1,44 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 spodní krycí plech, provedení B25 Položka č. 244-21600-1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	25
Technologie připojení	Technologie lisování
Délka připojení	3,4 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Stínění: max. 1 N
Tažná síla na kontakt	Stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 spodní krycí plech, provedení B19 Položka č. 244-23600-1

19 kontaktů, Délka připojení 3,4 mm, pro tloušťku desky plošných spojů min. 1,44 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 spodní krycí plech, provedení B19 Položka č. 244-23600-1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	19
Technologie připojení	Technologie lisování
Délka připojení	3,4 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Stínění: max. 1 N
Tažná síla na kontakt	Stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 spodní krycí plech, provedení B22 Položka č. 244-22600-1

22 kontaktů, Délka připojení 3,4 mm, pro tloušťku desky plošných spojů min. 1,44 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 spodní krycí plech, provedení B22 Položka č. 244-22600-1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	22
Technologie připojení	Technologie lisování
Délka připojení	3,4 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Stínění: max. 1 N
Tažná síla na kontakt	Stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 spodní krycí plech, provedení C Položka č. 244-31600-1

11 kontaktů, Délka připojení 3,4 mm, pro tloušťku desky plošných spojů min. 1,44 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 spodní krycí plech, provedení C Položka č. 244-31600-1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	11
Technologie připojení	Technologie lisování
Délka připojení	3,4 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Stínění: max. 1 N
Tažná síla na kontakt	Stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 spodní krycí plech, provedení D Položka č. 246-11600-1

22 kontaktů, Délka připojení 3,4 mm, pro tloušťku desky plošných spojů min. 1,44 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 spodní krycí plech, provedení D Položka č. 246-11600-1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	22
Technologie připojení	Technologie lisování
Délka připojení	3,4 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Stínění: max. 1 N
Tažná síla na kontakt	Stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 spodní krycí plech, provedení E Položka č. 246-21600-1

25 kontaktů, Délka připojení 3,4 mm, pro tloušťku desky plošných spojů min. 1,44 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 spodní krycí plech, provedení E Položka č. 246-21600-1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	25
Technologie připojení	Technologie lisování
Délka připojení	3,4 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Stínění: max. 1 N
Tažná síla na kontakt	Stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 spodní krycí plech, provedení F Položka č. 246-31600-1

11 kontaktů, Délka připojení 3,4 mm, pro tloušťku desky plošných spojů min. 1,44 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Technologie lisování

Zobrazit další podrobnosti o produktu

hm2.0 spodní krycí plech, provedení F Položka č. 246-31600-1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Úroveň kvality	2
Počet kontaktů	11
Technologie připojení	Technologie lisování
Délka připojení	3,4 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Kontaktní materiál	bronz

Mechanické

Rozměr mřížky	2,0 mm
Vkládací síla na kontakt	Stínění: max. 1 N
Tažná síla na kontakt	Stínění: min. 0,15 N
Životnost	> 250 cyklů zasunutí

Elektrický

Provozní proud	1,5 A při +20 °C, 1,0 A při +70 °C
Kontaktní odpor	max. 20 mΩ
Izolační odpor	min. 10⁴ MΩ
Zkušební napětí	750 V efektivní
Přenos dat	3 125 Gbit/s

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Shroud A Položka č. 243-5525-1/1

pro tloušťku desky plošných spojů 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Shroud A Položka č. 243-5525-1/1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0

Mechanické

Rozměr mřížky	2,0 mm

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Shroud A Položka č. 243-5525-2/1

pro tloušťku desky plošných spojů 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Shroud A Položka č. 243-5525-2/1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0

Mechanické

Rozměr mřížky	2,0 mm

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Shroud A Položka č. 243-5525-3/1

pro tloušťku desky plošných spojů > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Shroud A Položka č. 243-5525-3/1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0

Mechanické

Rozměr mřížky	2,0 mm

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Shroud A Položka č. 243-5525-4/1

pro tloušťku desky plošných spojů 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Shroud A Položka č. 243-5525-4/1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0

Mechanické

Rozměr mřížky	2,0 mm

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Shroud A Položka č. 243-5525-5/1

pro tloušťku desky plošných spojů < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Shroud A Položka č. 243-5525-5/1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0

Mechanické

Rozměr mřížky	2,0 mm

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Shroud AB19 Položka č. 243-5719-1/1

hm AB Isolierkoerper fuer Uebergabesteckzonen Foto

pro tloušťku desky plošných spojů 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Shroud AB19 Položka č. 243-5719-1/1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0

Mechanické

Rozměr mřížky	2,0 mm

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Shroud AB19 Položka č. 243-5719-2/1

pro tloušťku desky plošných spojů 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Shroud AB19 Položka č. 243-5719-2/1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0

Mechanické

Rozměr mřížky	2,0 mm

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Shroud AB19 Položka č. 243-5719-3/1

pro tloušťku desky plošných spojů > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Shroud AB19 Položka č. 243-5719-3/1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0

Mechanické

Rozměr mřížky	2,0 mm

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Shroud AB19 Položka č. 243-5719-4/1

pro tloušťku desky plošných spojů 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Shroud AB19 Položka č. 243-5719-4/1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0

Mechanické

Rozměr mřížky	2,0 mm

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Shroud AB19 Položka č. 243-5719-5/1

pro tloušťku desky plošných spojů < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Shroud AB19 Položka č. 243-5719-5/1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0

Mechanické

Rozměr mřížky	2,0 mm

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Shroud AB22 Položka č. 243-5722-1/1

pro tloušťku desky plošných spojů 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Shroud AB22 Položka č. 243-5722-1/1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0

Mechanické

Rozměr mřížky	2,0 mm

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Shroud AB22 Položka č. 243-5722-2/1

pro tloušťku desky plošných spojů 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Shroud AB22 Položka č. 243-5722-2/1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0

Mechanické

Rozměr mřížky	2,0 mm

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Shroud AB22 Položka č. 243-5722-3/1

pro tloušťku desky plošných spojů > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Shroud AB22 Položka č. 243-5722-3/1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0

Mechanické

Rozměr mřížky	2,0 mm

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Shroud AB22 Položka č. 243-5722-4/1

pro tloušťku desky plošných spojů 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Shroud AB22 Položka č. 243-5722-4/1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0

Mechanické

Rozměr mřížky	2,0 mm

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Shroud AB22 Položka č. 243-5722-5/1

pro tloušťku desky plošných spojů < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Shroud AB22 Položka č. 243-5722-5/1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0

Mechanické

Rozměr mřížky	2,0 mm

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Shroud AB25 Položka č. 243-5725-1/1

pro tloušťku desky plošných spojů 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Shroud AB25 Položka č. 243-5725-1/1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0

Mechanické

Rozměr mřížky	2,0 mm

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Shroud AB25 Položka č. 243-5725-2/1

pro tloušťku desky plošných spojů 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Shroud AB25 Položka č. 243-5725-2/1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0

Mechanické

Rozměr mřížky	2,0 mm

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Shroud AB25 Položka č. 243-5725-3/1

pro tloušťku desky plošných spojů > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Shroud AB25 Položka č. 243-5725-3/1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0

Mechanické

Rozměr mřížky	2,0 mm

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Shroud AB25 Položka č. 243-5725-4/1

pro tloušťku desky plošných spojů 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Shroud AB25 Položka č. 243-5725-4/1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0

Mechanické

Rozměr mřížky	2,0 mm

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Shroud AB25 Položka č. 243-5725-5/1

pro tloušťku desky plošných spojů < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Shroud AB25 Položka č. 243-5725-5/1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0

Mechanické

Rozměr mřížky	2,0 mm

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Kryt B25 Položka č. 243-5625-1/1

pro tloušťku desky plošných spojů 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Kryt B25 Položka č. 243-5625-1/1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0

Mechanické

Rozměr mřížky	2,0 mm

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Kryt B25 Položka č. 243-5625-2/1

pro tloušťku desky plošných spojů 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Kryt B25 Položka č. 243-5625-2/1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0

Mechanické

Rozměr mřížky	2,0 mm

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Kryt B25 Položka č. 243-5625-3/1

pro tloušťku desky plošných spojů > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Kryt B25 Položka č. 243-5625-3/1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0

Mechanické

Rozměr mřížky	2,0 mm

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Kryt B25 Položka č. 243-5625-4/1

pro tloušťku desky plošných spojů 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Kryt B25 Položka č. 243-5625-4/1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0

Mechanické

Rozměr mřížky	2,0 mm

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Kryt B25 Položka č. 243-5625-5/1

pro tloušťku desky plošných spojů < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Kryt B25 Položka č. 243-5625-5/1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0

Mechanické

Rozměr mřížky	2,0 mm

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Kryt B19 Položka č. 243-5619-1/1

pro tloušťku desky plošných spojů 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Kryt B19 Položka č. 243-5619-1/1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0

Mechanické

Rozměr mřížky	2,0 mm

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Kryt B19 Položka č. 243-5619-2/1

pro tloušťku desky plošných spojů 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Kryt B19 Položka č. 243-5619-2/1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0

Mechanické

Rozměr mřížky	2,0 mm

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Kryt B19 Položka č. 243-5619-3/1

pro tloušťku desky plošných spojů > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Kryt B19 Položka č. 243-5619-3/1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0

Mechanické

Rozměr mřížky	2,0 mm

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Kryt B19 Položka č. 243-5619-4/1

pro tloušťku desky plošných spojů 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Kryt B19 Položka č. 243-5619-4/1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0

Mechanické

Rozměr mřížky	2,0 mm

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Kryt B19 Položka č. 243-5619-5/1

pro tloušťku desky plošných spojů < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Kryt B19 Položka č. 243-5619-5/1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0

Mechanické

Rozměr mřížky	2,0 mm

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Kryt B22 Položka č. 243-5622-1/1

pro tloušťku desky plošných spojů 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Kryt B22 Položka č. 243-5622-1/1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0

Mechanické

Rozměr mřížky	2,0 mm

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Kryt B22 Položka č. 243-5622-2/1

pro tloušťku desky plošných spojů 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Kryt B22 Položka č. 243-5622-2/1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0

Mechanické

Rozměr mřížky	2,0 mm

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Kryt B22 Položka č. 243-5622-3/1

pro tloušťku desky plošných spojů > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Kryt B22 Položka č. 243-5622-3/1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0

Mechanické

Rozměr mřížky	2,0 mm

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Kryt B22 Položka č. 243-5622-4/1

pro tloušťku desky plošných spojů 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Kryt B22 Položka č. 243-5622-4/1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0

Mechanické

Rozměr mřížky	2,0 mm

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Kryt B22 Položka č. 243-5622-5/1

pro tloušťku desky plošných spojů < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Kryt B22 Položka č. 243-5622-5/1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0

Mechanické

Rozměr mřížky	2,0 mm

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Shroud C Položka č. 243-5511-1/1

pro tloušťku desky plošných spojů 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Shroud C Položka č. 243-5511-1/1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0

Mechanické

Rozměr mřížky	2,0 mm

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Shroud C Položka č. 243-5511-2/1

pro tloušťku desky plošných spojů 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Shroud C Položka č. 243-5511-2/1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0

Mechanické

Rozměr mřížky	2,0 mm

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Shroud C Položka č. 243-5511-3/1

pro tloušťku desky plošných spojů > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Shroud C Položka č. 243-5511-3/1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0

Mechanické

Rozměr mřížky	2,0 mm

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Shroud C Položka č. 243-5511-4/1

pro tloušťku desky plošných spojů 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Shroud C Položka č. 243-5511-4/1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0

Mechanické

Rozměr mřížky	2,0 mm

Schválení / shoda

Životní prostředí	V souladu s RoHS

hm2.0 Shroud C Položka č. 243-5511-5/1

pro tloušťku desky plošných spojů < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testováno podle normy IEC 61076-4-101

Pravoúhlý

Zobrazit další podrobnosti o produktu

hm2.0 Shroud C Položka č. 243-5511-5/1 - Technické údaje

Základy

Specifikace	IEC 61076-4-101
Provozní teplota	-55 °C až +125 °C

Materiál

Izolační těleso	PBT vyztužený skleněnými vlákny, UL 94 V-0

Mechanické

Rozměr mřížky	2,0 mm

Schválení / shoda

Životní prostředí	V souladu s RoHS

Jiný počet pólů? Jiná výška stohování? Alternativní kontaktní nátěry? Varianty na míru? Zpožděné kontakty?

Žádost o konektory na míru

" Není pro vás ten pravý? Požádejte o konektor na míru!

Username:

Moc děkujeme! Vaše požadavky prověříme a ozveme se vám.

V případě dotazů jsme vám kdykoli k dispozici e-mailem nebo telefonicky.

Nenalezli jsme žádný vhodný produkt – požádejte o produkt nyní:

Pole označená * jsou povinná.

Společnost *

Pozdrav

Křestní jméno *

Název *

ulice *

POSTCODE *

Místo *

Země *

e-mail *

Telefon *

Požadavky na výrobek *

Naše zásady ochrany osobních údajů si můžete přečíst zde.

Features

hm2.0 Steckverbinder finden u. a. Anwendung bei CompactPCI. Dies ist ein Standard der PICMG für HighEnd-Systeme in 19-Zoll-Technik mit passiver Backplane. Aufgrund ihres robusten Designs und Datenübertragungsraten bis zu 3,125 Gbit/s sind sie für hohe Anforderungen bezüglich Leistung, Robustheit und Ausfallsicherheit geeignet. Der hm2.0 Steckverbinder wird zunehmend auch für industrielle Anwendungen eingesetzt, da er ein robustes Stecksystem und mit einem Raster von 2mm eine hohen Kontaktdichte aufweist. Der Steckverbinder ist mit 5 oder 8 Signalreihen und 12 verschiedenen Stiftlängen erhältlich.

hm20 Federleiste — hm2.0 konektor typu A
Přehled podrobností

hm20 Messerleiste — hm2.0 Sběrnicová lišta typu A
Přehled podrobností

5 vnitřních řad kontaktů pro přenos signálu

Motive Web Kurzbeschreibung Kontakt 1640x1195px

Vyrobíme pro vás přesně padnoucí, individuální konektory pro vaše použití.

jiný počet pólů
jiné výšky stohování
alternativní povrchové úpravy kontaktů

Požádejte nyní o individuální konektor

Die Norm IEC 61076-4-101

Die hartmetrische Steckverbinderreihe ept hm2.0 wurde in Anlehnung an die internationale Normung IEC 61076-4-101 entwickelt und gefertigt. Anwendern ist dadurch ein weltweiter Standard für die Verbindung von Leiterplatten durch hochpolige Steckverbinder gesichert. Leiterplatten können von System zu System problemlos ausgetauscht werden. Wichtige Parameter wie Fixierung, Abschirmung und Kodierung bleiben über die Anwendung hinaus kompatibel.

ept hm2.0 Steckverbinder sind im metrischen Raster von 2 mm aufgebaut. Diese Steckverbinder können problemlos aneinandergereiht werden, ohne das Raster von 2 mm an den Schnittstellen zu unterbrechen. Diese Rasteranordnung bietet vor allem bei der Gestaltung der Leiterplatte Vorteile, da kein Platzverlust innerhalb einzelner Steckverbindermodule auftritt.

Die Module A, D, L und M sind mit einem Multi-Funktionsblock ausgestattet. Dieser nimmt die nach Norm vorgesehenen Kodiereinsätze auf. Die angespritzten Führungen garantieren eine korrekte Ausrichtung der Messer- und Federleisten zueinander sowie einen Verdrehschutz, bevor die Kontaktierung erfolgt. Die Kodiereinsätze werden durch ein einfaches Steck- und Ziehwerkzeug eingerastet bzw. wieder gelöst.

ept bietet für die hm2.0 Messerleisten vier unterschiedliche Längen für die Anschlussseite und drei Längen für die Steckseite an. Die unterschiedlichen Anschlusslängen sind erforderlich, um beim Stecken oder Ziehen von Baugruppen bestimmte Signal- oder Masseleitungen als Erstes herzustellen oder zu lösen. Die langen Anschlüsse mit 11.25 mm werden überwiegend für die Schirmreihen z und f benötigt.

Zum besseren Anreihen und zur Vermeidung von Verdrehung der Steckverbinder werden die Isolierkörper an den Enden mit Fasen versehen. Diese Fasen gewährleisten eine genaue Positionierung auf der Leiterplatte und geben den Modulen untereinander den notwendigen Halt.

Um Verwechslungen von Leiterplatten zu vermeiden, ist eine Kodierung der Steckverbinder in einem modernen BUS-System unerlässlich. Die Möglichkeit einer Kodierung ist bereits in der IEC 61076-4-101 festgelegt. Sogenannte Kodiereinsätze lassen sich von Hand im Multifunktionsblock der Steckverbindertypen A, D, L und M einrasten. Die verschiedenen Einsätze sind farblich gekennzeichnet und dadurch optisch schnell zu erkennen.

hm2.0 Systemmodularität

ept hm2.0 Module bieten eine Anzahl von Möglichkeiten, um große Kontaktdichten zu optimieren. Besonders in der Kombination mit koaxialen oder faseroptischen Verbindungen.
Es können Steckverbindungen von 50 mm Länge, unter Verwendung des Moduls Typ A, in Schritten von 25 mm bis zu einer beliebigen Gesamtlänge hergestellt werden.
Die Steckverbinder mit einem Multifunktionsblock (Typen A, M, L) werden vorzugsweise am Anfang einer Steckverbinderreihe angeordnet. Das Modul Typ B wird dagegen nur zwischen anderen Modulen angeordnet.
Die 25 mm Module vom Typ C und N werden wegen ihres Verpolschutzes am Ende einer Steckverbinderreihe angeordnet. Ein korrektes Stecken von Baugruppen wird durch die Kodiereinsätze im Multifunktionsblock und durch die Module Typ C und N gewährleistet.

hm2.0 für High-Speed Anwendungen

Mit hm2.0 Steckverbindern von ept lassen sich High-Speed Anwendungen realisieren. Unter den nachstehenden Rahmenbedingungen wurden nachweislich Datenübertragungsraten von bis zu 3.125 Gbit/s erzielt.

Zwei hm2.0 Steckverbinder-Paare von ept
Zwei Standard FR4-Karten der Stärke 1.6 mm und Leiterbahnlänge 115 mm
Eine Standard FR4-Backplane der Stärke 4.4 mm und Leiterbahnlänge 400 mm
Spezielle Beachtung von Verbindungsstörungen, Stubeffekt sowie Skineffekt und dielektrische Verluste beim Anwendungsdesign

Nähere Details sowie entsprechende Fachliteratur in Hinblick auf HighSpeed Anwendungen mittels hm2.0 Steckverbindern stellen wir Ihnen gerne zur Verfügung. Fragen Sie uns.

FAQ: Fragen und Antworten zu hm2.0

Pro jaké přenosové rychlosti jsou konektory hm2.0 vhodné? Je možné u systému hm2.0 Backplane provést lisování z obou stran do stejného otvoru v desce plošných spojů?

Pro jaké přenosové rychlosti jsou konektory hm2.0 vhodné?

Konektory hm2.0 umožňují přenos dat rychlostí až 3,125 Gbit/s.

Je možné u systému hm2.0 Backplane provést lisování z obou stran do stejného otvoru v desce plošných spojů?

Ne, to bohužel není možné. Našli jsme však jiné řešení. Rovné lišty s konektory jsou k dispozici také s dlouhými kolíky. To znamená, že po zasunutí se na zadní stranu základní desky nasadí ještě kryt. Díky tomu lze z zadní strany připojit také tzv. „rear transition boards“.
