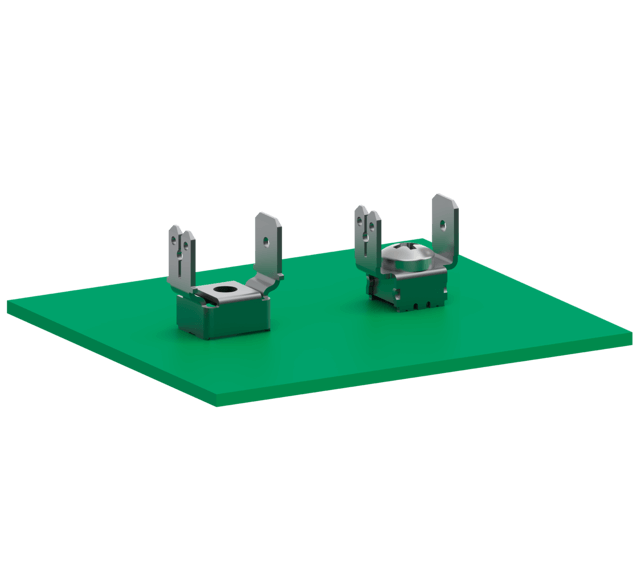

Power Terminals – Stromversorgung auf der Leiterplatte

Stromversorgungsanschlüsse in Einpresstechnik: Die ept-Power Terminals dienen speziell dem Stromversorgungsanschluss auf der Leiterplatte. Der Anschluss des Kabels erfolgt über Kabelschuhe mittels Verschraubung oder über Flachsteckanschlüsse (Faston).

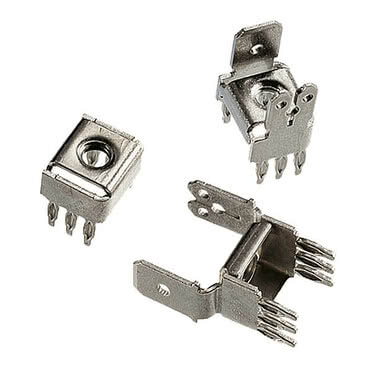

PowerTerminals 5 08x10 16 Gewinde M4 Foto

Features

einfacher Anschluss von Stromversorgungsleitungen
individuelle Varianten wie gewinkelter oder gekröpfter Anschluss möglich
einfache Verarbeitung durch Einpressen
Zubehör Schrauben, M4 oder M5 Gewinde

Anwendungen

Stromversorgung durch Schraubanschluss oder Faston-Kontakt
Backplane Systeme zur Stromversorgung

Power Terminals: Übersicht

Fakten im Überblick Anwendungen Power Terminals Produkte Features

Rozteč 5,08 x 10,16 mm

Napájecí svorky, rozteč 5,08 x 10,16 mm Položka č. 911-33008

Závit M4, Délka připojení 5 mm

Technologie lisování

Power

Odolné

Zobrazit další podrobnosti o produktu

Napájecí svorky, rozteč 5,08 x 10,16 mm Položka č. 911-33008 - Technické údaje

Základy

Technologie připojení	Technologie lisování
Délka připojení	5 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Kontaktní materiál	měděná slitina
Kontaktní potah	Sn

Mechanické

Rozměr mřížky	5,08 × 10,16 mm

Elektrický

Provozní proud	20° 45', 70° 30', 100° 25'

Zpracování

Vlákno	M4
Maximální utahovací moment	1,3 Nm

Schválení / shoda

Životní prostředí	V souladu s RoHS

Napájecí svorky, rozteč 5,08 x 10,16 mm Položka č. 911-33009

Závit M4, Délka připojení 5 mm

Technologie lisování

Power

Odolné

Zobrazit další podrobnosti o produktu

Napájecí svorky, rozteč 5,08 x 10,16 mm Položka č. 911-33009 - Technické údaje

Základy

Technologie připojení	Technologie lisování
Délka připojení	5 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Kontaktní materiál	měděná slitina
Kontaktní potah	Sn

Mechanické

Rozměr mřížky	5,08 × 10,16 mm

Elektrický

Provozní proud	20° 45', 70° 30', 100° 25'

Zpracování

Vlákno	M4
Maximální utahovací moment	1,3 Nm

Schválení / shoda

Životní prostředí	V souladu s RoHS

Napájecí svorky, rozteč 5,08 x 10,16 mm Položka č. 911-33048

Závit M4, Délka připojení 5 mm

Technologie lisování

Power

Odolné

Zobrazit další podrobnosti o produktu

Napájecí svorky, rozteč 5,08 x 10,16 mm Položka č. 911-33048 - Technické údaje

Základy

Technologie připojení	Technologie lisování
Délka připojení	5 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Kontaktní materiál	měděná slitina
Kontaktní potah	Sn

Mechanické

Rozměr mřížky	5,08 × 10,16 mm

Elektrický

Provozní proud	20° 45', 70° 30', 100° 25'

Zpracování

Vlákno	M4
Maximální utahovací moment	1,3 Nm

Schválení / shoda

Životní prostředí	V souladu s RoHS

Napájecí svorky, rozteč 5,08 x 10,16 mm Položka č. 911-33049

Závit M4, Délka připojení 5 mm

Technologie lisování

Power

Odolné

Zobrazit další podrobnosti o produktu

Napájecí svorky, rozteč 5,08 x 10,16 mm Položka č. 911-33049 - Technické údaje

Základy

Technologie připojení	Technologie lisování
Délka připojení	5 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Kontaktní materiál	měděná slitina
Kontaktní potah	Sn

Mechanické

Rozměr mřížky	5,08 × 10,16 mm

Elektrický

Provozní proud	20° 45', 70° 30', 100° 25'

Zpracování

Vlákno	M4
Maximální utahovací moment	1,3 Nm

Schválení / shoda

Životní prostředí	V souladu s RoHS

Napájecí svorky, rozteč 5,08 x 10,16 mm Položka č. 911-33248

Závit M4, Délka připojení 5 mm

Technologie lisování

Power

Odolné

Zobrazit další podrobnosti o produktu

Napájecí svorky, rozteč 5,08 x 10,16 mm Položka č. 911-33248 - Technické údaje

Základy

Technologie připojení	Technologie lisování
Délka připojení	5 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Kontaktní materiál	měděná slitina
Kontaktní potah	Sn

Mechanické

Rozměr mřížky	5,08 × 10,16 mm

Elektrický

Provozní proud	20° 45', 70° 30', 100° 25'

Zpracování

Vlákno	M4
Maximální utahovací moment	1,3 Nm

Schválení / shoda

Životní prostředí	V souladu s RoHS

Napájecí svorky, rozteč 5,08 x 10,16 mm Položka č. 911-33249

Závit M4, Délka připojení 5 mm

Technologie lisování

Power

Odolné

Zobrazit další podrobnosti o produktu

Napájecí svorky, rozteč 5,08 x 10,16 mm Položka č. 911-33249 - Technické údaje

Základy

Technologie připojení	Technologie lisování
Délka připojení	5 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Kontaktní materiál	měděná slitina
Kontaktní potah	Sn

Mechanické

Rozměr mřížky	5,08 × 10,16 mm

Elektrický

Provozní proud	20° 45', 70° 30', 100° 25'

Zpracování

Vlákno	M4
Maximální utahovací moment	1,3 Nm

Schválení / shoda

Životní prostředí	V souladu s RoHS

Napájecí svorky, rozteč 5,08 x 10,16 mm Položka č. 911-32004

Závit M4, Délka připojení 5 mm

Technologie lisování

Power

Odolné

Zobrazit další podrobnosti o produktu

Napájecí svorky, rozteč 5,08 x 10,16 mm Položka č. 911-32004 - Technické údaje

Základy

Technologie připojení	Technologie lisování
Délka připojení	5 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Kontaktní materiál	měděná slitina
Kontaktní potah	Sn

Mechanické

Rozměr mřížky	5,08 × 10,16 mm

Elektrický

Provozní proud	20° 45', 70° 30', 100° 25'

Zpracování

Vlákno	M4
Maximální utahovací moment	1,3 Nm

Schválení / shoda

Životní prostředí	V souladu s RoHS

Napájecí svorky, rozteč 5,08 x 10,16 mm Položka č. 911-32006

Závit M4, Délka připojení 5 mm

Technologie lisování

Power

Odolné

Zobrazit další podrobnosti o produktu

Napájecí svorky, rozteč 5,08 x 10,16 mm Položka č. 911-32006 - Technické údaje

Základy

Technologie připojení	Technologie lisování
Délka připojení	5 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Kontaktní materiál	měděná slitina
Kontaktní potah	Sn

Mechanické

Rozměr mřížky	5,08 × 10,16 mm

Elektrický

Provozní proud	20° 45', 70° 30', 100° 25'

Zpracování

Vlákno	M4
Maximální utahovací moment	1,3 Nm

Schválení / shoda

Životní prostředí	V souladu s RoHS

Napájecí svorky, rozteč 5,08 x 10,16 mm Položka č. 911-32044

Závit M4, Délka připojení 5 mm

Technologie lisování

Power

Odolné

Zobrazit další podrobnosti o produktu

Napájecí svorky, rozteč 5,08 x 10,16 mm Položka č. 911-32044 - Technické údaje

Základy

Technologie připojení	Technologie lisování
Délka připojení	5 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Kontaktní materiál	měděná slitina
Kontaktní potah	Sn

Mechanické

Rozměr mřížky	5,08 × 10,16 mm

Elektrický

Provozní proud	20° 45', 70° 30', 100° 25'

Zpracování

Vlákno	M4
Maximální utahovací moment	1,3 Nm

Schválení / shoda

Životní prostředí	V souladu s RoHS

Napájecí svorky, rozteč 5,08 x 10,16 mm Položka č. 911-32046

Závit M4, Délka připojení 5 mm

Technologie lisování

Power

Odolné

Zobrazit další podrobnosti o produktu

Napájecí svorky, rozteč 5,08 x 10,16 mm Položka č. 911-32046 - Technické údaje

Základy

Technologie připojení	Technologie lisování
Délka připojení	5 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Kontaktní materiál	měděná slitina
Kontaktní potah	Sn

Mechanické

Rozměr mřížky	5,08 × 10,16 mm

Elektrický

Provozní proud	20° 45', 70° 30', 100° 25'

Zpracování

Vlákno	M4
Maximální utahovací moment	1,3 Nm

Schválení / shoda

Životní prostředí	V souladu s RoHS

Napájecí svorky, rozteč 5,08 x 10,16 mm Položka č. 911-32244

Závit M4, Délka připojení 5 mm

Technologie lisování

Power

Odolné

Zobrazit další podrobnosti o produktu

Napájecí svorky, rozteč 5,08 x 10,16 mm Položka č. 911-32244 - Technické údaje

Základy

Technologie připojení	Technologie lisování
Délka připojení	5 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Kontaktní materiál	měděná slitina
Kontaktní potah	Sn

Mechanické

Rozměr mřížky	5,08 × 10,16 mm

Elektrický

Provozní proud	20° 45', 70° 30', 100° 25'

Zpracování

Vlákno	M4
Maximální utahovací moment	1,3 Nm

Schválení / shoda

Životní prostředí	V souladu s RoHS

Napájecí svorky, rozteč 5,08 x 10,16 mm Položka č. 911-32246

Závit M4, Délka připojení 5 mm

Technologie lisování

Power

Odolné

Zobrazit další podrobnosti o produktu

Napájecí svorky, rozteč 5,08 x 10,16 mm Položka č. 911-32246 - Technické údaje

Základy

Technologie připojení	Technologie lisování
Délka připojení	5 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Kontaktní materiál	měděná slitina
Kontaktní potah	Sn

Mechanické

Rozměr mřížky	5,08 × 10,16 mm

Elektrický

Provozní proud	20° 45', 70° 30', 100° 25'

Zpracování

Vlákno	M4
Maximální utahovací moment	1,3 Nm

Schválení / shoda

Životní prostředí	V souladu s RoHS

Rozteč 5,08 × 7,62 mm

Napájecí svorky, rozteč 5,08 x 7,62 mm Položka č. 910-22015

PowerTerminals 5 08x7 62 Gewinde M5 Foto

Závit M4, Délka připojení 4,5 mm

Technologie lisování

Power

Odolné

Zobrazit další podrobnosti o produktu

Napájecí svorky, rozteč 5,08 x 7,62 mm Položka č. 910-22015 - Technické údaje

Základy

Technologie připojení	Technologie lisování
Délka připojení	4,5 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Kontaktní materiál	měděná slitina
Kontaktní potah	Sn

Mechanické

Rozměr mřížky	5,08 × 7,62 mm

Elektrický

Provozní proud	20° 45', 70° 30', 100° 25'

Zpracování

Vlákno	M4
Maximální utahovací moment	1,3 Nm

Schválení / shoda

Životní prostředí	V souladu s RoHS

Napájecí svorky, rozteč 5,08 x 7,62 mm Položka č. 910-22020

Závit M5, Délka připojení 4,5 mm

Technologie lisování

Power

Odolné

Zobrazit další podrobnosti o produktu

Napájecí svorky, rozteč 5,08 x 7,62 mm Položka č. 910-22020 - Technické údaje

Základy

Technologie připojení	Technologie lisování
Délka připojení	4,5 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Kontaktní materiál	měděná slitina
Kontaktní potah	Sn

Mechanické

Rozměr mřížky	5,08 × 7,62 mm

Elektrický

Provozní proud	20° 45', 70° 30', 100° 25'

Zpracování

Vlákno	M5
Maximální utahovací moment	1,3 Nm

Schválení / shoda

Životní prostředí	V souladu s RoHS

Napájecí svorky, rozteč 5,08 x 7,62 mm Položka č. 910-22715/1

Závit M4, Délka připojení 4,5 mm

Technologie lisování

Power

Odolné

Zobrazit další podrobnosti o produktu

Napájecí svorky, rozteč 5,08 x 7,62 mm Položka č. 910-22715/1 - Technické údaje

Základy

Technologie připojení	Technologie lisování
Délka připojení	4,5 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Kontaktní materiál	měděná slitina
Kontaktní potah	Sn

Mechanické

Rozměr mřížky	5,08 × 7,62 mm

Elektrický

Provozní proud	20° 45', 70° 30', 100° 25'

Zpracování

Vlákno	M4
Maximální utahovací moment	1,3 Nm

Schválení / shoda

Životní prostředí	V souladu s RoHS

Napájecí svorky, rozteč 5,08 x 7,62 mm Položka č. 910-22720/1

Závit M5, Délka připojení 4,5 mm

Technologie lisování

Power

Odolné

Zobrazit další podrobnosti o produktu

Napájecí svorky, rozteč 5,08 x 7,62 mm Položka č. 910-22720/1 - Technické údaje

Základy

Technologie připojení	Technologie lisování
Délka připojení	4,5 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Kontaktní materiál	měděná slitina
Kontaktní potah	Sn

Mechanické

Rozměr mřížky	5,08 × 7,62 mm

Elektrický

Provozní proud	20° 45', 70° 30', 100° 25'

Zpracování

Vlákno	M5
Maximální utahovací moment	1,3 Nm

Schválení / shoda

Životní prostředí	V souladu s RoHS

Napájecí svorky, rozteč 5,08 x 7,62 mm Položka č. 910-60045

Závit M4, Délka připojení 4,5 mm

Technologie lisování

Power

Odolné

Zobrazit další podrobnosti o produktu

Napájecí svorky, rozteč 5,08 x 7,62 mm Položka č. 910-60045 - Technické údaje

Základy

Technologie připojení	Technologie lisování
Délka připojení	4,5 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Kontaktní materiál	měděná slitina
Kontaktní potah	Sn

Mechanické

Rozměr mřížky	5,08 × 7,62 mm

Elektrický

Provozní proud	20° 45', 70° 30', 100° 25'

Zpracování

Vlákno	M4
Maximální utahovací moment	1,3 Nm

Schválení / shoda

Životní prostředí	V souladu s RoHS

Napájecí svorky, rozteč 5,08 x 7,62 mm Položka č. 910-60050

Závit M5, Délka připojení 4,5 mm

Technologie lisování

Power

Odolné

Zobrazit další podrobnosti o produktu

Napájecí svorky, rozteč 5,08 x 7,62 mm Položka č. 910-60050 - Technické údaje

Základy

Technologie připojení	Technologie lisování
Délka připojení	4,5 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Kontaktní materiál	měděná slitina
Kontaktní potah	Sn

Mechanické

Rozměr mřížky	5,08 × 7,62 mm

Elektrický

Provozní proud	20° 45', 70° 30', 100° 25'

Zpracování

Vlákno	M5
Maximální utahovací moment	1,3 Nm

Schválení / shoda

Životní prostředí	V souladu s RoHS

Napájecí svorky, rozteč 5,08 x 7,62 mm Položka č. 910-60645/1

Závit M4, Délka připojení 4,5 mm

Technologie lisování

Power

Odolné

Zobrazit další podrobnosti o produktu

Napájecí svorky, rozteč 5,08 x 7,62 mm Položka č. 910-60645/1 - Technické údaje

Základy

Technologie připojení	Technologie lisování
Délka připojení	4,5 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Kontaktní materiál	měděná slitina
Kontaktní potah	Sn

Mechanické

Rozměr mřížky	5,08 × 7,62 mm

Elektrický

Provozní proud	20° 45', 70° 30', 100° 25'

Zpracování

Vlákno	M4
Maximální utahovací moment	1,3 Nm

Schválení / shoda

Životní prostředí	V souladu s RoHS

Napájecí svorky, rozteč 5,08 x 7,62 mm Položka č. 910-60650/1

Závit M5, Délka připojení 4,5 mm

Technologie lisování

Power

Odolné

Zobrazit další podrobnosti o produktu

Napájecí svorky, rozteč 5,08 x 7,62 mm Položka č. 910-60650/1 - Technické údaje

Základy

Technologie připojení	Technologie lisování
Délka připojení	4,5 mm
Provozní teplota	-55 °C až +125 °C

Materiál

Kontaktní materiál	měděná slitina
Kontaktní potah	Sn

Mechanické

Rozměr mřížky	5,08 × 7,62 mm

Elektrický

Provozní proud	20° 45', 70° 30', 100° 25'

Zpracování

Vlákno	M5
Maximální utahovací moment	1,3 Nm

Schválení / shoda

Životní prostředí	V souladu s RoHS

Příslušenství

Power Terminals – zacvakávací matice Položka č. 910-20015

Závit M4

Zobrazit další podrobnosti o produktu

Power Terminals – zacvakávací matice Položka č. 910-20015 - Technické údaje

Základy

Provozní teplota	-55 °C až +125 °C

Materiál

Kontaktní materiál	měděná slitina

Zpracování

Vlákno	M4

Schválení / shoda

Životní prostředí	V souladu s RoHS

Power Terminals – zacvakávací matice Položka č. 910-20020

Závit M5

Zobrazit další podrobnosti o produktu

Power Terminals – zacvakávací matice Položka č. 910-20020 - Technické údaje

Základy

Provozní teplota	-55 °C až +125 °C

Materiál

Kontaktní materiál	měděná slitina

Zpracování

Vlákno	M5

Schválení / shoda

Životní prostředí	V souladu s RoHS

Power Terminals – válcová šroub DIN 84, M4 Položka č. 910-20145

Závit M4

Zobrazit další podrobnosti o produktu

Power Terminals – válcová šroub DIN 84, M4 Položka č. 910-20145 - Technické údaje

Základy

Provozní teplota	-55 °C až +125 °C

Materiál

Kontaktní materiál	měděná slitina

Zpracování

Vlákno	M4

Schválení / shoda

Životní prostředí	V souladu s RoHS

Power Terminals – šroub s křížovou drážkou Položka č. 910-20146

Závit M4

Zobrazit další podrobnosti o produktu

Power Terminals – šroub s křížovou drážkou Položka č. 910-20146 - Technické údaje

Základy

Provozní teplota	-55 °C až +125 °C

Materiál

Kontaktní materiál	měděná slitina

Zpracování

Vlákno	M4

Schválení / shoda

Životní prostředí	V souladu s RoHS

Power Terminals – válcová šroub DIN 84, M5 Položka č. 910-20150

Závit M5

Zobrazit další podrobnosti o produktu

Power Terminals – válcová šroub DIN 84, M5 Položka č. 910-20150 - Technické údaje

Základy

Provozní teplota	-55 °C až +125 °C

Materiál

Kontaktní materiál	měděná slitina

Zpracování

Vlákno	M5

Schválení / shoda

Životní prostředí	V souladu s RoHS

Podložka pro napájecí svorky Položka č. 910-20320

Závit M4

Zobrazit další podrobnosti o produktu

Podložka pro napájecí svorky Položka č. 910-20320 - Technické údaje

Základy

Provozní teplota	-55 °C až +125 °C

Materiál

Kontaktní materiál	měděná slitina

Zpracování

Vlákno	M4

Schválení / shoda

Životní prostředí	V souladu s RoHS

Podložka pro napájecí svorky Položka č. 910-20330

Závit M5

Zobrazit další podrobnosti o produktu

Podložka pro napájecí svorky Položka č. 910-20330 - Technické údaje

Základy

Provozní teplota	-55 °C až +125 °C

Materiál

Kontaktní materiál	měděná slitina

Zpracování

Vlákno	M5

Schválení / shoda

Životní prostředí	V souladu s RoHS

Jiný počet pólů? Jiná výška stohování? Alternativní kontaktní nátěry? Varianty na míru? Zpožděné kontakty?

Žádost o konektory na míru

" Není pro vás ten pravý? Požádejte o konektor na míru!

Username:

Moc děkujeme! Vaše požadavky prověříme a ozveme se vám.

V případě dotazů jsme vám kdykoli k dispozici e-mailem nebo telefonicky.

Nenalezli jsme žádný vhodný produkt – požádejte o produkt nyní:

Pole označená * jsou povinná.

Společnost *

Pozdrav

Křestní jméno *

Název *

ulice *

POSTCODE *

Místo *

Země *

e-mail *

Telefon *

Požadavky na výrobek *

Naše zásady ochrany osobních údajů si můžete přečíst zde.

Features

Die ept-Power Terminals überzeugen durch ihren einfachen Anschluss von Stromversorgungsleitungen und ihre einfache Verarbeitung durch das Einpressen. Die Power-Terminals sind in individuellen Varianten wie gewinkelt oder mit gekröpftem Anschluss erhältlich.
