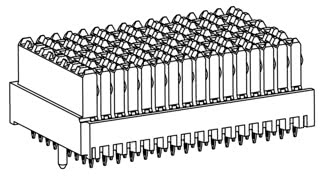

Velox Highspeed Backplane
Velox® ist ein modulares Steckverbindersystem für high-speed Backplane-Anwendungen. Es wurde speziell für Märkte mit hohen Leistungsanforderungen entwickelt.
Die Velox®-Produktserie entspricht den hohen Anforderungen von VITA46 Systemen. Es sind vier verschiedene Typen mit der Möglichkeit zur individuellen Bestückung erhältlich. Dies verschafft Entwicklern mehr Flexibilität bei der Gestaltung der Leiterplattenlayouts.
Die 1,27 µm dicke Goldoberfläche gewährleistet darüber hinaus die hohe Lebensdauer des Systems.
Die Velox®-Produktserie entspricht den hohen Anforderungen von VITA46 Systemen. Es sind vier verschiedene Typen mit der Möglichkeit zur individuellen Bestückung erhältlich. Dies verschafft Entwicklern mehr Flexibilität bei der Gestaltung der Leiterplattenlayouts.
Die 1,27 µm dicke Goldoberfläche gewährleistet darüber hinaus die hohe Lebensdauer des Systems.
Features
- 10 Gbit/s
- Robustes Design
- Getestet gemäß VITA46
- hohe Lebensdauer 200 Steckzyklen
- „Heavy Gold“ - Beschichtung
- Innenliegende Kontakte
- Modulares Steckverbinder-System
- Individuelle Kontaktbestückung
Anwendungen
- Militär
- Luft- und Raumfahrt
- Systeme für hohe Belastung
- Telekommunikation / Datenübertragung
Velox: Übersicht
Filtry

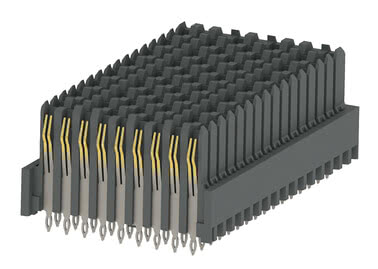

16-vlevo
Velox 16 – levá strana Položka č. 308-52100-41
Povrch zóny Press-fit: SnPb, Plně osazený (144 kontaktů), Spojovací technika: Lisování, Rozteč 1,8 mm, Rychlost přenosu dat 10 Gbit/s
Pravoúhlý
Technologie lisování
Vysoká rychlost
Odolné
Velox 16 – levá strana Položka č. 308-52100-42
Povrch zóny Press-fit: Sn (v souladu s RoHS), Plně osazený (144 kontaktů), Spojovací technika: Lisování, Rozteč 1,8 mm, Rychlost přenosu dat 10 Gbit/s
Pravoúhlý
Technologie lisování
Vysoká rychlost
Odolné
uprostřed
Velox centrum Položka č. 308-50100-41
Povrch zóny Press-fit: SnPb, Plně osazený (144 kontaktů), Spojovací technika: Lisování, Rozteč 1,8 mm, Rychlost přenosu dat 10 Gbit/s
Pravoúhlý
Technologie lisování
Vysoká rychlost
Odolné
Velox centrum Položka č. 308-50100-42
Povrch zóny Press-fit: Sn (v souladu s RoHS), Plně osazený (144 kontaktů), Spojovací technika: Lisování, Rozteč 1,8 mm, Rychlost přenosu dat 10 Gbit/s
Pravoúhlý
Technologie lisování
Vysoká rychlost
Odolné
Velox centrum Položka č. 308-50101-41
Povrch zóny Press-fit: SnPb, Individuální osazení (135 kontaktů), Spojovací technika: Lisování, Rozteč 1,8 mm, Rychlost přenosu dat 10 Gbit/s
Pravoúhlý
Technologie lisování
Vysoká rychlost
Odolné
Velox centrum Položka č. 308-50101-42
Povrch zóny Press-fit: Sn (v souladu s RoHS), Individuální osazení (135 kontaktů), Spojovací technika: Lisování, Rozteč 1,8 mm, Rychlost přenosu dat 10 Gbit/s
Pravoúhlý
Technologie lisování
Vysoká rychlost
Odolné
Velox centrum Položka č. 308-50102-41
Povrch zóny Press-fit: SnPb, Individuální osazení (71 kontaktů), Spojovací technika: Lisování, Rozteč 1,8 mm, Rychlost přenosu dat 10 Gbit/s
Pravoúhlý
Technologie lisování
Vysoká rychlost
Odolné
Velox centrum Položka č. 308-50102-42
Povrch zóny Press-fit: Sn (v souladu s RoHS), Individuální osazení (71 kontaktů), Spojovací technika: Lisování, Rozteč 1,8 mm, Rychlost přenosu dat 10 Gbit/s
Pravoúhlý
Technologie lisování
Vysoká rychlost
Odolné
Velox centrum Položka č. 308-50103-41
Povrch zóny Press-fit: SnPb, Individuální osazení (80 kontaktů), Spojovací technika: Lisování, Rozteč 1,8 mm, Rychlost přenosu dat 10 Gbit/s
Pravoúhlý
Technologie lisování
Vysoká rychlost
Odolné
Velox centrum Položka č. 308-50103-42
Povrch zóny Press-fit: Sn (v souladu s RoHS), Individuální osazení (80 kontaktů), Spojovací technika: Lisování, Rozteč 1,8 mm, Rychlost přenosu dat 10 Gbit/s
Pravoúhlý
Technologie lisování
Vysoká rychlost
Odolné
16-vpravo
Velox 16-pravý Položka č. 308-51100-41
Povrch zóny Press-fit: SnPb, Plně osazený (144 kontaktů), Spojovací technika: Lisování, Rozteč 1,8 mm, Rychlost přenosu dat 10 Gbit/s
Pravoúhlý
Technologie lisování
Vysoká rychlost
Odolné
Velox 16-pravý Položka č. 308-51100-42
Povrch zóny Press-fit: Sn (v souladu s RoHS), Plně osazený (144 kontaktů), Spojovací technika: Lisování, Rozteč 1,8 mm, Rychlost přenosu dat 10 Gbit/s
Pravoúhlý
Technologie lisování
Vysoká rychlost
Odolné

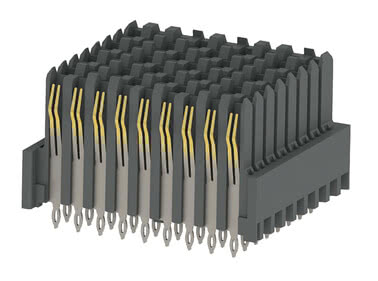

8-vlevo
Velox 8 – levá strana Položka č. 308-52200-41
Povrch zóny Press-fit: SnPb, Plně osazený (72 kontaktů), Spojovací technika: Lisování, Rozteč 1,8 mm, Rychlost přenosu dat 10 Gbit/s
Pravoúhlý
Technologie lisování
Vysoká rychlost
Odolné
Velox 8 – levá strana Položka č. 308-52200-42
Povrch zóny Press-fit: Sn (v souladu s RoHS), Plně osazený (72 kontaktů), Spojovací technika: Lisování, Rozteč 1,8 mm, Rychlost přenosu dat 10 Gbit/s
Pravoúhlý
Technologie lisování
Vysoká rychlost
Odolné
Jiný počet pólů? Jiná výška stohování? Alternativní kontaktní nátěry? Varianty na míru? Zpožděné kontakty?
Features
Die Velox®-Steckverbinder verfügen über ein robustes Design einschließlich einer Goldoberfläche von 1,27 μm (50 micro“) Dicke. Die Kontakte sind dabei innenliegend und somit zusätzlich geschützt. Alle diese Merkmale tragen zu einer sehr langen Lebensdauer von mindestens 200 Steckzyklen bei. Velox® ist daher besonders für Highspeed-Backplane-Anwendungen mit einem Datendurchsatz von 10 Gbit/s geeignet. Die hohe Widerstandsfähigkeit der Steckverbinder hat sich bereits in Tests erwiesen, die gemäß dem VITA-46-Standard durchgeführt wurden.
Přehled podrobností
Přehled podrobností
Die VITA46 - Spezifikation
Die Vita46 Spezifikationen, auch bekannt als VPX, beschreiben ein neues High-Speed Steckverbinder System. Es werden unter anderem Gigabit Ethernet, PCI Express, Serial RapidIO und InfiniBand übertragen. Die vom VMEbus bekannten 6HE und 3HE Europakarten Formfaktoren werden unterstützt, um eine maximale Kompatibilität zu gewährleisten. Auch Hybridsysteme werden somit möglich. Entwickelt wurde der Standard VITA 46 von der Organisation VITA hauptsächlich für Computersysteme, die hohen Belastungen standhalten müssen, wie z.B. bei Militäranwendungen.

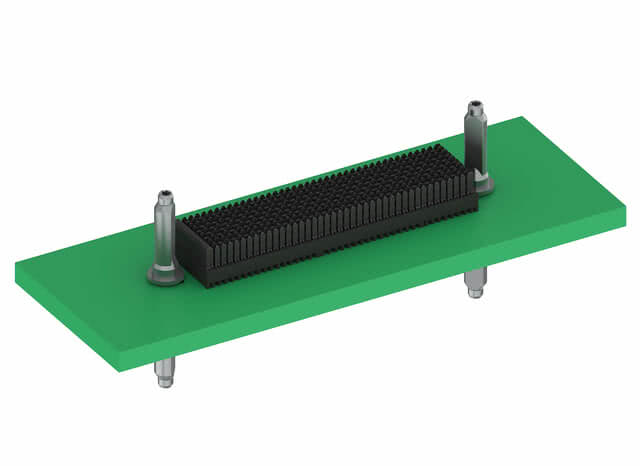

Vier verschiedene Bauformen können modular miteinander kombiniert werden. Velox®-Steckverbinder sind durch die unterschiedlichen Kontaktzahlen sehr flexibel. Unterstrichen wird dieses Merkmal durch die Möglichkeit, die Varianten indivdiuell zu bestücken.
Vier verschiedene Bauformen können modular miteinander kombiniert werden. Velox®-Steckverbinder sind durch die unterschiedlichen Kontaktzahlen sehr flexibel. Unterstrichen wird dieses Merkmal durch die Möglichkeit, die Varianten indivdiuell zu bestücken.
Entwicklersicht
"Das Steckverbindersystem Velox® wurde von ept eigens für VITA-46-Systeme, auch bekannt unter dem Namen VPX, entwickelt. Zu Velox® gehören vier unterschiedliche Steckverbinder-Typen, die sich modular aneinanderreihen lassen. Zudem kann der Kunde die Anzahl der Kontakte selbst wählen. Er bestellt entweder voll bestückte Steckverbinder mit 72 beziehungsweise 144 Kontakten oder eine individuelle Kontaktbestückung. Das gibt Entwicklern viel Flexibilität beim Aufbau von Leiterplatten. Das System wurde speziell für Anwendungen mit hohen Leistungsanforderungen entwickelt. Dank seiner Gold-Beschichtung und den innerhalb des Isokörpers liegenden Kontakten ist es extrem widerstandsfähig."
FAQ: Fragen und Antworten zu Velox
Pro jaké přenosové rychlosti jsou konektory Velox® vhodné? Jsou konektory Velox® od společnosti ept kompatibilní s jinými konektory na trhu? Může společnost ept nabídnout individuální kontaktní osazení konektorů Velox®?
Pro jaké přenosové rychlosti jsou konektory Velox® vhodné?
Konektory Velox® umožňují přenos dat rychlostí až 10 Gbit/s.
Jsou konektory Velox® od společnosti ept kompatibilní s jinými konektory na trhu?
Společnost ept zaručuje plnou vzájemnou kompatibilitu konektorů Velox® se všemi systémy VITA-46 dostupnými na trhu.
Může společnost ept nabídnout individuální kontaktní osazení konektorů Velox®?
Všechny čtyři různé typy konektorů Velox® jsou k dispozici s individuálním osazením.
