konektory flexilink pro desky plošných spojů
flexilinkjumper je flexibilně použitelný, nezapojitelný spojovač desek plošných spojů, který přesvědčuje svým prostorově úsporným designem při současně vysoké proudová zatížitelnost u 11 ampérů na pin.
Stejně jako u flexilinkjumperu zajišťuje i flexilinkb-t-b díky technologii „technologie press-fit“ spolehlivé spojení i při mechanickém namáhání, jako jsou nárazy a vibrace.
Filtry
deska-deska
flexilink b-t-b, výška 5 mm Položka č. 990-52XNN050-110
Výška 5 mm, pro dvoustupňový proces lisování, 1–3 řady kontaktů, Úspora místa a nákladů, nahrazuje distanční vložky, Kód výrobku: X = počet řad, NN = počet pólů / řada, V případě dotazů se prosím obraťte na naše obchodní oddělení.
Paralelní
Technologie lisování
Power
Odolné
flexilink b-t-b, výška 10 mm Položka č. 990-52XNN100-110
Výška 10 mm, pro dvoustupňový proces lisování, 1–3 řady kontaktů, Úspora místa a nákladů, nahrazuje distanční vložky, Kód výrobku: X = počet řad, NN = počet pólů / řada, V případě dotazů se prosím obraťte na naše obchodní oddělení.
Paralelní
Technologie lisování
Power
Odolné

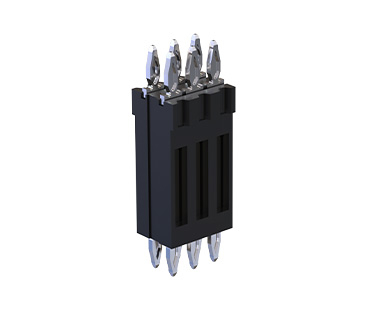

flexilink b-t-b, výška 15 mm Položka č. 990-52XNN150-110
Výška 15 mm, pro dvoustupňový proces lisování, 1–3 řady kontaktů, Úspora místa a nákladů, nahrazuje distanční vložky, Kód výrobku: X = počet řad, NN = počet pólů / řada, V případě dotazů se prosím obraťte na naše obchodní oddělení.
Paralelní
Technologie lisování
Power
Odolné

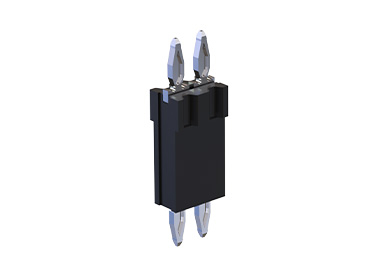

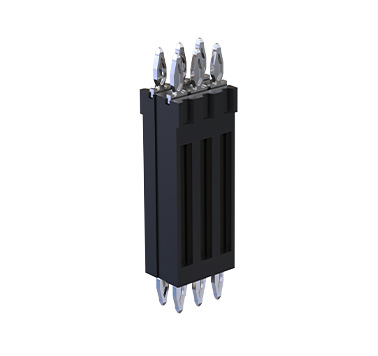

flexilink b-t-b, výška 20 mm Položka č. 990-52XNN200-110
Výška 20 mm, pro dvoustupňový proces lisování, 1–3 řady kontaktů, Úspora místa a nákladů, nahrazuje distanční vložky, Kód výrobku: X = počet řad, NN = počet pólů / řada, V případě dotazů se prosím obraťte na naše obchodní oddělení.
Paralelní
Technologie lisování
Power
Odolné

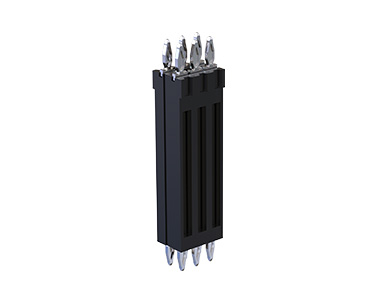

flexilink b-t-b, výška 25 mm Položka č. 990-52XNN250-110
Výška 25 mm, pro dvoustupňový proces lisování, 1–3 řady kontaktů, Úspora místa a nákladů, nahrazuje distanční vložky, Kód výrobku: X = počet řad, NN = počet pólů / řada, V případě dotazů se prosím obraťte na naše obchodní oddělení.
Paralelní
Technologie lisování
Power
Odolné
propojka

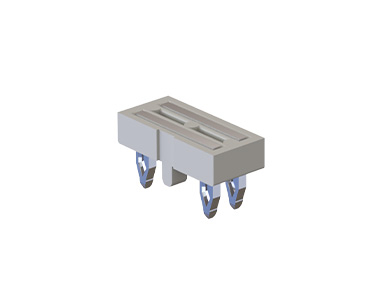

propojka flexilink, 2 kontakty Položka č. 991-500200-11
2 kontakty, 11 A proudová zatížitelnost, malé prostorové nároky, snadná montáž bez pájení, variabilní osazení v rozteči 2 nebo 4 mm
Horizontální
Technologie lisování
Power

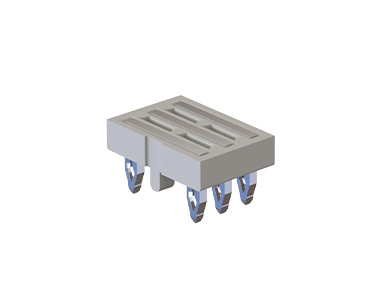

propojka flexilink, 3 kontakty Položka č. 991-500300-11
3 kontakty, 11 A proudová zatížitelnost, malé prostorové nároky, snadná montáž bez pájení, variabilní osazení v rozteči 2 nebo 4 mm
Horizontální
Technologie lisování
Power

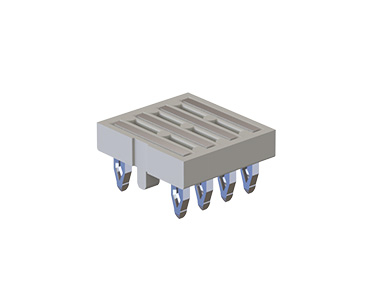

propojka flexilink, 4 kontakty Položka č. 991-500400-11
4 kontakty, 11 A proudová zatížitelnost, malé prostorové nároky, snadná montáž bez pájení, variabilní osazení v rozteči 2 nebo 4 mm
Horizontální
Technologie lisování
Power

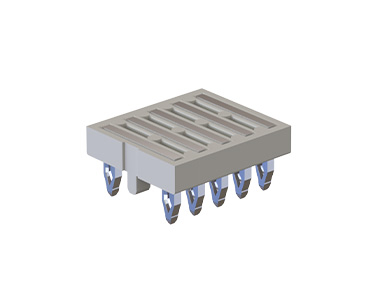

propojka flexilink, 5 kontaktů Položka č. 991-500500-11
5 kontaktů, 11 A proudová zatížitelnost, malé prostorové nároky, snadná montáž bez pájení, variabilní osazení v rozteči 2 nebo 4 mm
Horizontální
Technologie lisování
Power

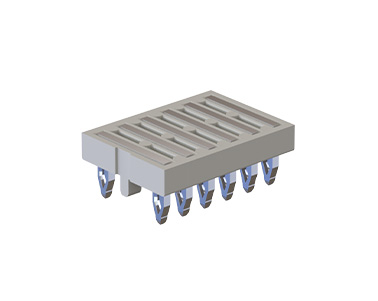

propojka flexilink, 6 kontaktů Položka č. 991-500600-11
6 kontaktů, 11 A proudová zatížitelnost, malé prostorové nároky, snadná montáž bez pájení, variabilní osazení v rozteči 2 nebo 4 mm
Horizontální
Technologie lisování
Power

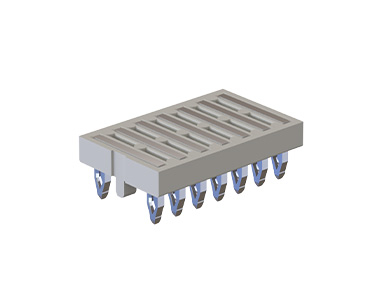

propojka flexilink, 7 kontaktů Položka č. 991-500700-11
7 kontaktů, 11 A proudová zatížitelnost, malé prostorové nároky, snadná montáž bez pájení, variabilní osazení v rozteči 2 nebo 4 mm
Horizontální
Technologie lisování
Power

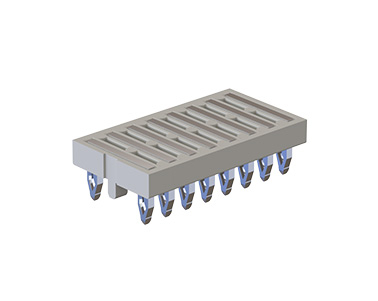

propojka flexilink, 8 kontaktů Položka č. 991-500800-11
8 kontaktů, 11 A proudová zatížitelnost, malé prostorové nároky, snadná montáž bez pájení, variabilní osazení v rozteči 2 nebo 4 mm
Horizontální
Technologie lisování
Power

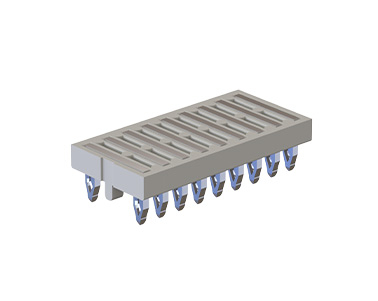

propojka flexilink, 9 kontaktů Položka č. 991-500900-11
9 kontaktů, 11 A proudová zatížitelnost, malé prostorové nároky, snadná montáž bez pájení, variabilní osazení v rozteči 2 nebo 4 mm
Horizontální
Technologie lisování
Power

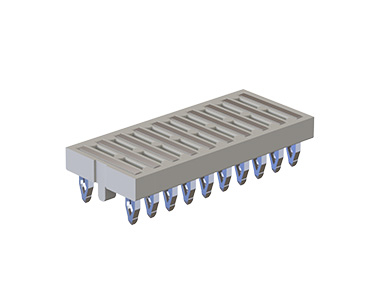

propojka flexilink, 10 kontaktů Položka č. 991-501000-11
10 kontaktů, 11 A proudová zatížitelnost, malé prostorové nároky, snadná montáž bez pájení, variabilní osazení v rozteči 2 nebo 4 mm
Horizontální
Technologie lisování
Power

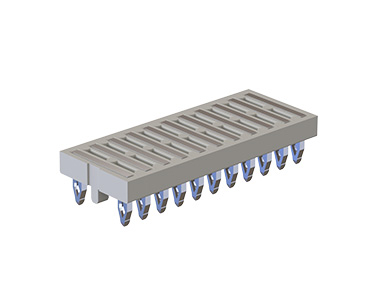

propojka flexilink, 11 kontaktů Položka č. 991-501100-11
11 kontaktů, 11 A proudová zatížitelnost, malé prostorové nároky, snadná montáž bez pájení, variabilní osazení v rozteči 2 nebo 4 mm
Horizontální
Technologie lisování
Power

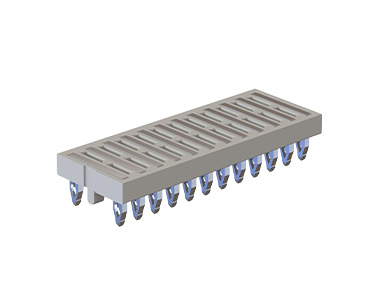

propojka flexilink, 12 kontaktů Položka č. 991-501200-11
12 kontaktů, 11 A proudová zatížitelnost, malé prostorové nároky, snadná montáž bez pájení, variabilní osazení v rozteči 2 nebo 4 mm
Horizontální
Technologie lisování
Power

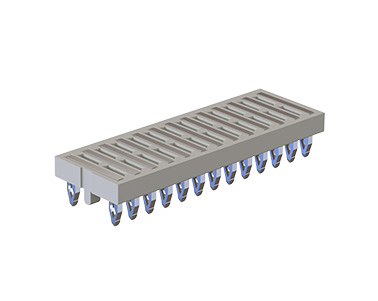

propojka flexilink, 13 kontaktů Položka č. 991-501300-11
13 kontaktů, 11 A proudová zatížitelnost, malé prostorové nároky, snadná montáž bez pájení, variabilní osazení v rozteči 2 nebo 4 mm
Horizontální
Technologie lisování
Power

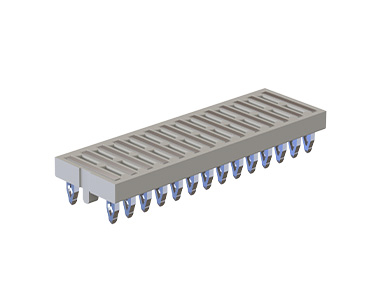

propojka flexilink, 14 kontaktů Položka č. 991-501400-11
14 kontaktů, 11 A proudová zatížitelnost, malé prostorové nároky, snadná montáž bez pájení, variabilní osazení v rozteči 2 nebo 4 mm
Horizontální
Technologie lisování
Power

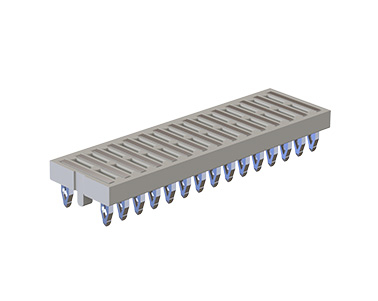

propojka flexilink, 15 kontaktů Položka č. 991-501500-11
15 kontaktů, 11 A proudová zatížitelnost, malé prostorové nároky, snadná montáž bez pájení, variabilní osazení v rozteči 2 nebo 4 mm
Horizontální
Technologie lisování
Power
Jiný počet pólů? Jiná výška stohování? Alternativní kontaktní nátěry? Varianty na míru? Zpožděné kontakty?
flexilink: Přehled
Zásuvné konektory pro desky plošných spojů (konektor pro desky plošných spojů) v technologii lisování
Naše odolné konektory flexilink v technologii „technologie press-fit“ jsou ideální pro robustní spojení v aplikacích s vysokými spínacími proudy.
Konektory flexilink se dodávají ve dvou variantách
: - flexilinkjumper pro horizontální
propojení desek plošných spojů - flexilinkb-t-b pro paralelní propojení desek plošných spojů
Konektory flexilink se dodávají ve dvou variantách
: - flexilinkjumper pro horizontální
propojení desek plošných spojů - flexilinkb-t-b pro paralelní propojení desek plošných spojů
Propojka flexilink pro horizontální propojení desek plošných spojů:
Vyznačuje se prostorově úsporným designem při současně vysoké proudová zatížitelnost (proudové zatížitelnosti). Vzdálenost mezi deskami plošných spojů (vzdálenost mezi deskami) 1 milimetr a prostorová náročnost pouhých 3,8 milimetru na desce plošných spojů umožňují maximální využití prostoru a rozmanité použití propojky, například pro řetězení desek plošných spojů s LED diodami. Výška propojky desek plošných spojů činí pouhé 2 milimetry.
Vyznačuje se prostorově úsporným designem při současně vysoké proudová zatížitelnost (proudové zatížitelnosti). Vzdálenost mezi deskami plošných spojů (vzdálenost mezi deskami) 1 milimetr a prostorová náročnost pouhých 3,8 milimetru na desce plošných spojů umožňují maximální využití prostoru a rozmanité použití propojky, například pro řetězení desek plošných spojů s LED diodami. Výška propojky desek plošných spojů činí pouhé 2 milimetry.

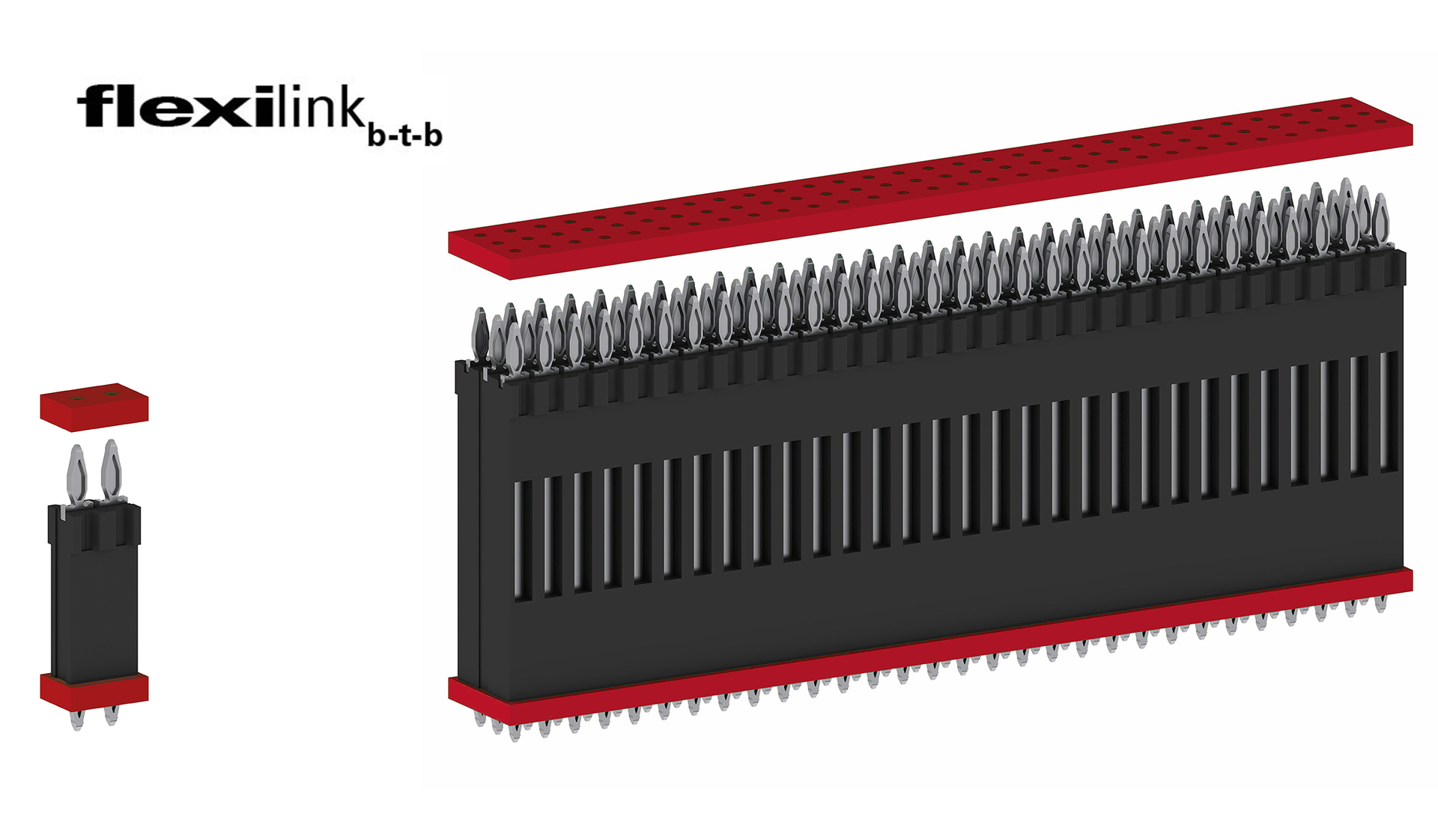

flexilinkb-t-b pro paralelní propojení desek plošných spojů:
Konektor flexilinkb-t-b s roztečí 2,54 mm vám zaručuje vysoce kvalitní propojení desek plošných spojů vkonektor (technologie press-fit). Tento oboustranný konektor je ideálním řešením pro vysoké spínací proudy, protože žádný kontaktní přechod neomezuje proudová zatížitelnost.
Jasná výhoda: Pouze jedním komponentem se vytvoří jak mechanické, tak elektrické propojení. distanční sloupek jsou zbytečné – ušetříte tak nejen místo na desce plošných spojů, ale také náklady.
Konektor flexilinkb-t-b se přizpůsobí vašim požadavkům: Můžete si vybrat konektor flexilinkb-t-b pro vzdálenosti mezi deskami plošných spojů od 5 do 25 milimetrů a kombinovat různé řady a počty kontaktů.
Konektor flexilinkb-t-b s roztečí 2,54 mm vám zaručuje vysoce kvalitní propojení desek plošných spojů vkonektor (technologie press-fit). Tento oboustranný konektor je ideálním řešením pro vysoké spínací proudy, protože žádný kontaktní přechod neomezuje proudová zatížitelnost.
Jasná výhoda: Pouze jedním komponentem se vytvoří jak mechanické, tak elektrické propojení. distanční sloupek jsou zbytečné – ušetříte tak nejen místo na desce plošných spojů, ale také náklady.
Konektor flexilinkb-t-b se přizpůsobí vašim požadavkům: Můžete si vybrat konektor flexilinkb-t-b pro vzdálenosti mezi deskami plošných spojů od 5 do 25 milimetrů a kombinovat různé řady a počty kontaktů.
Vyrábíme pro vás přesně na míru přizpůsobené, individuální konektor pro vaše konkrétní použití.
nyní o individuální konektor
- jiný počet kontaktů
- jiné výšky stohování
- alternativní povrchové úpravy kontaktu
nyní o individuální konektor

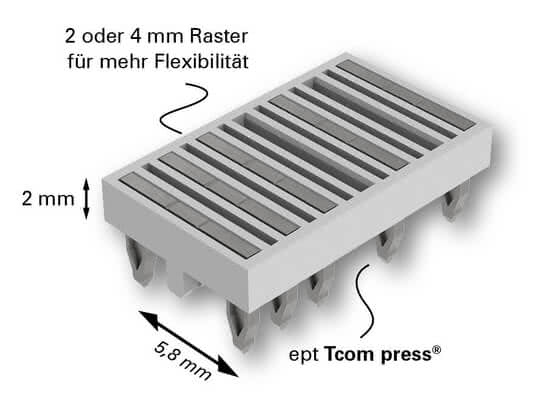

Vlastnosti konektoru pro desky plošných spojů flexilink jumper
flexilinkjumper je flexibilně použitelný, nezapojitelný spojovač desek plošných spojů, který přesvědčuje svým prostorově úsporným designem při současně vysoké proudová zatížitelnost hodnotě 11 ampérů na pin. Má variabilní rozteč hodnotu 2 nebo 4 milimetry a nabízí 2 až 15 kontaktních můstků. To umožňuje vzdálenost mezi deskami zcela podle vašich přání. Díky tomu se hodí zejména pro aplikace, jako jsou LED lišty v budovách, automatizační a automobilové elektronice. Vynikajícím způsobem odolává silným mechanickým namáháním, jako jsou nárazy a vibrace. Není nutný žádný náročný proces pájení – flexilinkjumper zajišťuje díky systému „ technologie press-fit “ jednoduché propojení dvou nebo více desek plošných spojů.
Vlastnosti propojky flexilink
- variabilní rozteč od 2 do 4 milimetrů
- 2 až 15 kontaktních můstků
- proudová zatížitelnost až 11 A na pin
- Úspora místa a nákladů, nahrazuje distanční sloupek
- pouze jedna součástka pro spojení
- odolává vysokým mechanickým zatížením, nárazům a vibracím
- Eliminace procesu pájení díky lisování
- možný
- individuální vzdálenost mezi deskami zalisovací zóna Tcom press®
Aplikace
- LED v oblasti stavební, automatizační a automobilové techniky,
- pohonných systémů a
- senzoriky

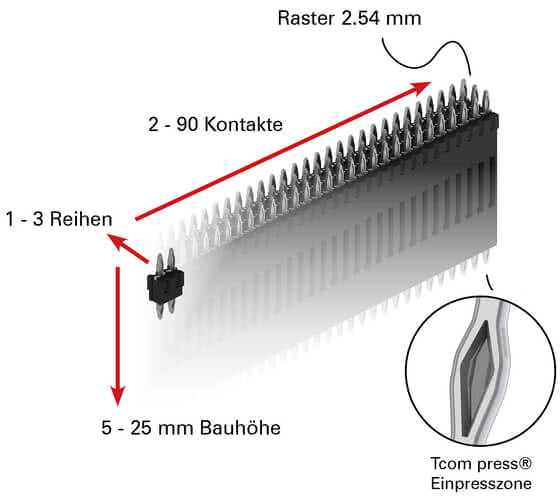

Vlastnosti konektoru pro desky plošných spojů flexilink b-t-b
Stejně jako u flexilinkjumper zajišťuje i flexilinkb-t-b díky technologii „technologie press-fit“ spolehlivé spojení i při mechanickém namáhání, jako jsou nárazy a vibrace. flexilinkb-t-b lze variabilně přizpůsobit vaší aplikaci: Nakonfigurujte si svůj flexilinkb-t-b podle výšky (výška), počtu řad (počet řad) a kontaktů. Jsou možné jedna až tři řady kontaktů, dva až devadesát pinů a vzdálenost mezi deskami plošných spojů mezi 5 a 25 milimetry. Každý pin má proudovou zatížitelnost (proudová zatížitelnost) až 11 ampérů. Díky tomu je flexilinkb-t-b obzvláště vhodný pro aplikace s vysokým proudem a svůj plný potenciál rozvíjí při běžných aplikacích s deskami plošných spojů s tlustou měděnou vrstvou.
Funkce B2B
- až 11 A proudová zatížitelnost (proudová zatížitelnost) na pin
- 2 až 90 kontaktů
- 5 až 25 milimetrů výška (výška)
- 1 až 3 řady
- úspora místa a nákladů, nahrazuje distanční vložky (distanční sloupek) k propojení je zapotřebí
- pouze jedna součástka vysoká mechanická odolnost proti nárazům a vibracím
- není nutný proces pájení – lisovací technologie (technologie press-fit) lisovací zóna (zalisovací zóna) Tcom
- press®
Aplikace
Obráběcí stroje
Zemědělská technika
Automobilový průmysl
Intralogistika
Zvedací a jeřábová technika
Pohonová technika
Zemědělská technika
Automobilový průmysl
Intralogistika
Zvedací a jeřábová technika
Pohonová technika
Často kladené otázky: Otázky a odpovědi týkající se spojek pro desky plošných spojů flexilink
Lze flexilink zatlačit i do silnější měděné základny? Proč u společnosti flexilink platí „minimální objednací množství“?
Lze flexilink zatlačit i do silnější měděné základny?
Ano, flexilink se dá skvěle lisovat do desek plošných spojů z tlusté mědi.
Proč u společnosti flexilink platí „minimální objednací množství“?
Minimální odběrové množství je dáno náročností poradenství, složitostí strojní technologie a vysokými náklady na seřízení lisu.
Zkušenosti
Respektujeme přání našich zákazníků ohledně zachování diskrétnosti, a proto v následujícím textu neuvádíme žádné zdroje. Bezvýhradně
však ručíme za pravdivost těchto tvrzení.
však ručíme za pravdivost těchto tvrzení.
Díky flexilinku od společnosti ept se nám podařilo vyřešit problémy s prostorem a uvést náš nový vývoj včas na trh.
Díky plynotěsné zalisovací zóna společnosti ept jsme mohli použít flexilink, abychom i u zalitých sestav zajistili, že nedojde k přerušení kontaktu.
Díky systému Flexilink můžeme přesně nastavit rozteče desek plošných spojů podle našich potřeb.
Při našich testech za extrémního namáhání nárazy a vibracemi jsme dosáhli nejlepších výsledků s produktem flexilink: nedošlo k žádnému přerušení kontaktu na spojovacích místech mezi piny flexilinku a prokovený otvor desky plošných spojů!
Díky systému Flexilink potřebujeme pouze jeden místo dvou komponentů, abychom spolehlivě propojili desky plošných spojů.
