Float27 – Naše řešení v oblasti plovoucích zařízení
Hlavní vlastnosti
- Rozteč 1,27 mm, vzdálenost
- mezi deskami 26,1
- mm až 30,7 mm, tolerance ± 0,8 mm, kompenzace tolerance ve směru X a Y, překrytí
- kontaktů až 2,4 mm ve směru Z
Výhody
- Vysoká odolnost proti vibracím a nárazům
- Odlehčení v oblasti konektorů a pájených spojů
- Nízké posuvné síly
Float27: Přehled
Rovná pružinová lišta

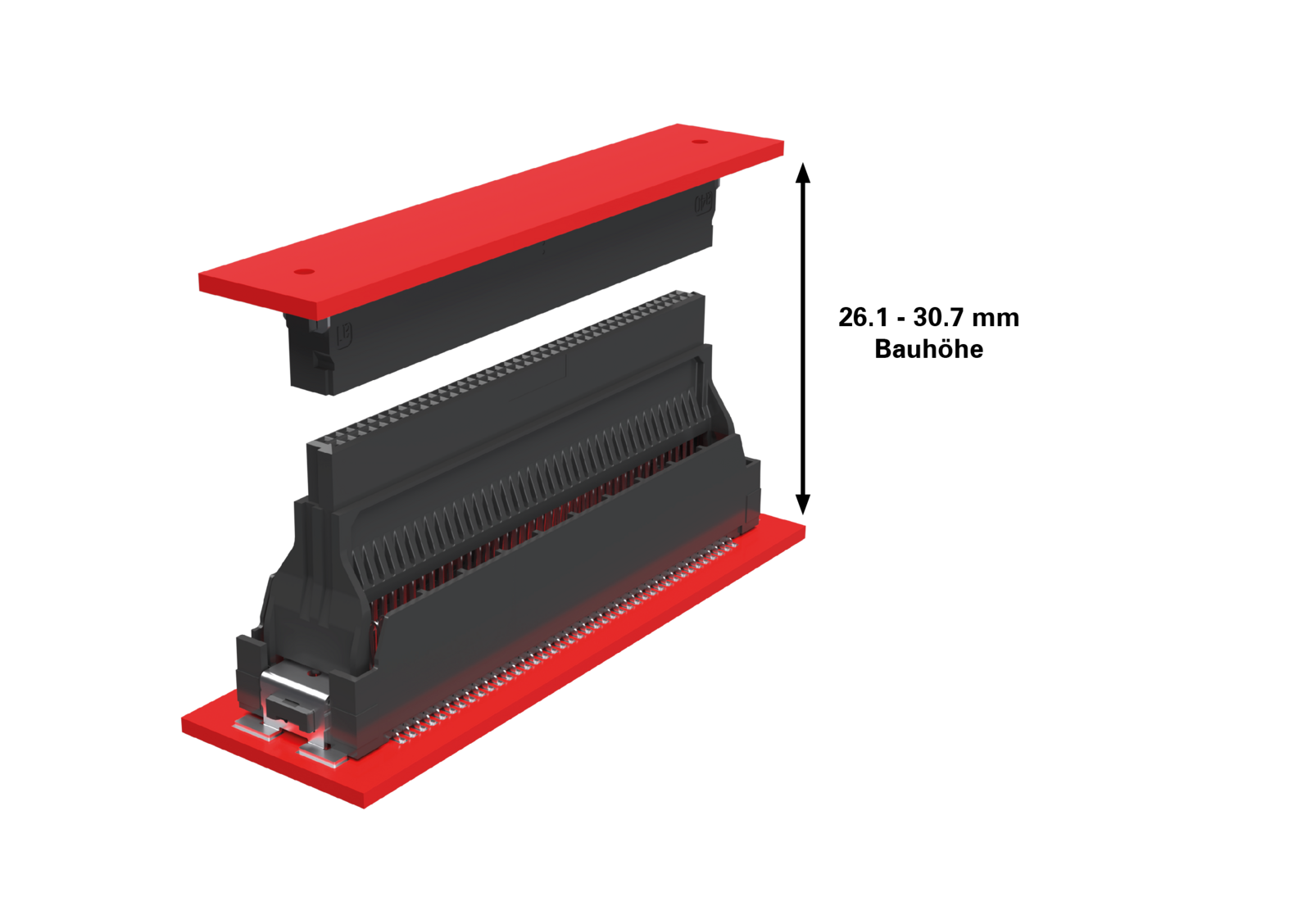

Float27 konektorová lišta x²high-profile Položka č. 424-56080-51
Rovná lišta na nože

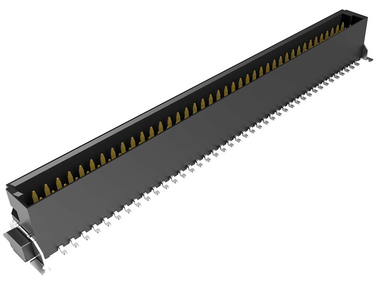

One27 Nízko profilová lišta na nože Položka č. 413-52080-51

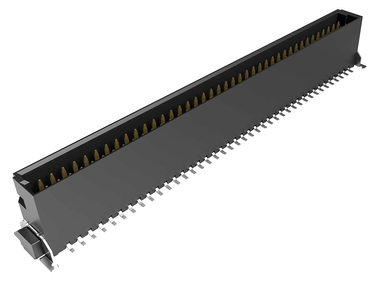

One27 lišta na nože, střední profil Položka č. 413-53080-51

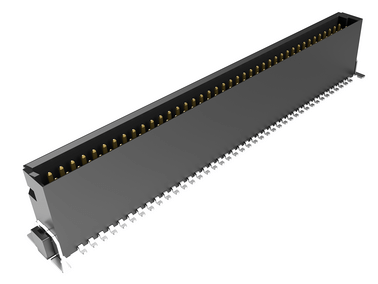

One27 lišta na nože s vysokým profilem Položka č. 403-54080-51
Jiný počet pólů? Jiná výška stohování? Alternativní kontaktní nátěry? Varianty na míru? Zpožděné kontakty?
Hlavní přednosti plovoucího konektoru Float27 SMT

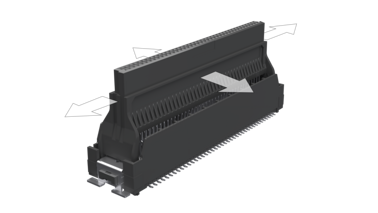

- ± 0,8 mm kompenzace tolerance
- ve směru X a Y
- během zasouvání
- i ve zasunutém stavu
Technické vlastnosti konektoru Float27
Přehled podrobností
pro správné připojení nožového a pružinového konektoru
k vyrovnání posunu osy a úhlového posunu při zasouvání
pevné připojení k desce plošných spojů
optimální zpracování díky přesnému umístění
spojování s garantovanou kvalitou při zpracování
vysoká pevnost a odolnost pájeného spoje
Přehled podrobností
pro bezpečné a spolehlivé spojení

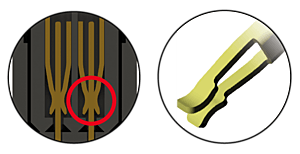

spolehlivé kontaktování díky uzavření kontaktu na válcovaném, hladkém povrchu
Vysoká spolehlivost díky velkému vyrovnání tolerancí
pro dosažení vysoké kompenzace tolerance
Float27 – konektory pro desky plošných spojů
Naše SMT konektory Float27 pro desky plošných spojů s roztečí 1,27 mm a funkcí Floating nyní splňují přesně toto a ještě mnohem více: díky vysoké kompenzaci tolerance až ± 0,8 mm jsou předurčeny pro celou řadu aplikací, které jsou vystaveny extrémně vysokým nárazům a vibracím, musí překlenout velké rozestupy desek plošných spojů a navíc jsou zpracovávány automatizovaně. Díky kombinaci pružinové lišty Float27 s různými provedeními nožových lišt One27 a velkým přesahovým rozsahem lze realizovat prakticky jakoukoli vzdálenost mezi deskami plošných spojů od 26,1 do 30,7 mm. Optimální zpracovatelnost SMT konektorů pro desky plošných spojů zaručujeme díky toleranci koplanarity pouhých 0,1 mm. Maximální odolnost navíc umožňuje dvouramenný pružinový kontakt.
Vyzkoušejte si konektory Float27 nejlépe sami a objednejte si hned své bezplatné vzorky!“
Dominik Dotzer, produktový manažer ept GmbH
Často kladené otázky: Otázky a odpovědi týkající se konektorů pro desky plošných spojů Float27 SMT
Jak lze zpracovávat konektory pro desky plošných spojů SMT od společnosti Float27?
Systém konektorů Float27 se vyrábí technologií povrchové montáže (SMT) a proto se připájí přímo na desky plošných spojů. Polohovací čepy na spodní straně konektorů Float27 zaručují přesné umístění na desce plošných spojů. Společnost ept navíc garantuje koplanaritu kontaktů s odchylkou maximálně 0,1 mm, aby bylo zajištěno spolehlivé pájení při výrobě.
Jakými způsoby lze propojit desky plošných spojů pomocí konektorů Float27 SMT?
Díky kombinaci s různými řadami kontaktních lišt z řady konektorů One27 lze realizovat propojení desek plošných spojů v paralelním i pravoúhlém uspořádání.
Jaké rozteče desek plošných spojů lze realizovat pomocí konektorů Float27?
S konektory pro desky plošných spojů Float27 lze dosáhnout minimální vzdálenosti mezi deskami 26,1 mm a maximální vzdálenosti 30,70 mm. To je umožněno jednak díky velkému přesahu 2,4 mm. Kontaktní lišty a pružinové lišty lze tak od sebe oddálit až o 1,5 mm a i nadále zaručují optimální a spolehlivé spojení.
Proč je kontakt mezi nožovým a pružinovým konektorem u konektorů Float27 obzvláště spolehlivý?
U konektorů Float27 dochází ke spojení prostřednictvím pružinového kontaktu s dvojitým ramenem, který obepíná kontaktní kolík zástrčky. K spojení dochází navíc prostřednictvím hladkého, válcovaného povrchu pružinového kontaktu. Oděr kontaktní plochy a tvorba třísek při zasouvání konektorů Float27 jsou tak vyloučeny.
V jakých aplikacích se používají deskové konektory Float27?
Konektory Float27 jsou vhodné pro všechny aplikace s vysokým namáháním nárazy a vibracemi. Vyrovnání tolerance pomocí meandru odlehčuje pájenou oblast, snižuje namáhání pájecího místa a zajišťuje nízké posuvné síly. Konektory Float27 jsou rovněž vhodné pro automatizovaný proces osazování nebo pro případy, kdy je třeba na desku plošných spojů připájet více konektorů. Výrobní tolerance jsou díky funkci Floating vyrovnány až do ± 0,8 mm.
Jaké tolerance kompenzují konektory pro desky plošných spojů Float27?

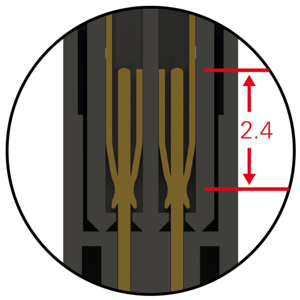

Konektory Float27 umožňují vysokou kompenzaci tolerancí. Při zasunutí konektorových lišt i v zasunutém stavu je tak povolena tolerance posunutí ± 0,8 mm v podélné i příčné ose. Navíc překrytí kontaktů až 2,4 mm zajišťuje tuto vysokou kompenzaci tolerancí i ve směru osy Z.
Je možné provést kontrolu pájených spojů konektorů Float27 SMT na desce plošných spojů pomocí automatické optické kontroly (AOI)?
Ano, konstrukce kontaktů konektorů Float27 je navržena pro automatickou optickou kontrolu po pájení. Kontakty deskových konektorů Float27 jsou uspořádány v přesazeném uspořádání, takže automatickou optickou kontrolu lze provádět z jedné strany.
Jsou konektory pro desky plošných spojů ept v souladu s nařízením RoHS?
RoHS (Restriction of the use of certain Hazardous Substances) je směrnice o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních.
Potvrzujeme, že konektory Float27 od společnosti ept jsou v souladu se směrnicí RoHS 2011/65/EU, jak dokládá certifikát RoHS. Další informace naleznete v sekci RoHS & REACH.
