PC/104, PC/104- Plus
PC/104 und PC/104-Plus sind Standardisierungen für Computer on Module (CoM) welche in Industrie-Computern eingesetzt werden. Die Module werden im Gegensatz zu anderen bekannten Formfaktoren gestapelt. Dabei können komplexe Rechensysteme gebildet werden. Dabei bieten PC/104 bzw. PC/104-Plus komplette Hard- und Softwarekompatibilität in einem extrem kleinen Formfaktor (96 mm x 90 mm) mit einem genormten Bussystem (ISA). Aufgrund dieser Normung können unterschiedliche PC/104 Karten zusammen genutzt werden, um eine definierte Aufgabenstellung zu erfüllen.
Features
- Bewährte Einpresstechnik von ept mit Tcom press®
- PC/104-Plus auch in 22 mm Abstand
- Shrouds als Zubehör
- Modifikationen bei Kontaktzahl und/oder mechanischer Belastbarkeit möglich
- 2,54 mm Raster
Anwendungen
- Board-to-Board für Leiterplattenabstand 15.24 mm und 22 mm
PC/104: Übersicht
Filtry

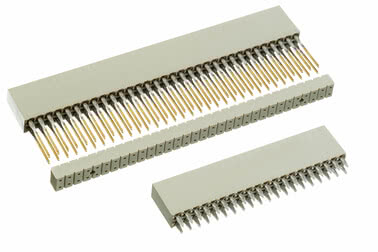

PC/104 konektor
PC/104 konektor Položka č. 962-40202-03
Délka připojení 3,4 mm, Počet pól: 40, Stupeň kvality 3
Paralelní
Pájené pokovení průchozích otvorů
PC/104 konektor Položka č. 962-40206-03
Délka připojení 3,4 mm, Počet pól: 40, Stupeň kvality 2
Paralelní
Pájené pokovení průchozích otvorů
PC/104 konektor Položka č. 962-40322-03
Délka připojení 3,4 mm, Počet pól 64, Stupeň kvality 3
Paralelní
Pájené pokovení průchozích otvorů
PC/104 konektor Položka č. 962-40326-03
Délka připojení 3,4 mm, Počet pól 64, Stupeň kvality 2
Paralelní
Pájené pokovení průchozích otvorů
PC/104 konektor Položka č. 962-60202-03
Délka připojení 3,4 mm, Počet pól: 40, Stupeň kvality 3
Paralelní
Technologie lisování
PC/104 konektor Položka č. 962-60202-12
Délka připojení 12,2 mm, Počet pól: 40, Stupeň kvality 3
Paralelní
Technologie lisování
PC/104 konektor Položka č. 962-60206-03
Délka připojení 3,4 mm, Počet pól: 40, Stupeň kvality 2
Paralelní
Technologie lisování
PC/104 konektor Položka č. 962-60206-12
Délka připojení 12,2 mm, Počet pól: 40, Stupeň kvality 2
Paralelní
Technologie lisování
PC/104 konektor Položka č. 962-60322-03
Délka připojení 3,4 mm, Počet pól 64, Stupeň kvality 3
Paralelní
Technologie lisování
PC/104 konektor Položka č. 962-60322-12
Délka připojení 12,2 mm, Počet pól 64, Stupeň kvality 3
Paralelní
Technologie lisování
PC/104 konektor Položka č. 962-60326-03
Délka připojení 3,4 mm, Počet pól 64, Stupeň kvality 2
Paralelní
Technologie lisování
PC/104 konektor Položka č. 962-60326-12
Délka připojení 12,2 mm, Počet pól 64, Stupeň kvality 2
Paralelní
Technologie lisování

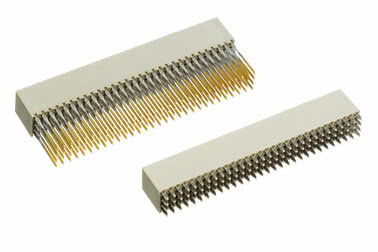

PC/104-Plus konektor
PC/104-Plus konektor Položka č. 272-30000-31
Délka připojení 2,8 mm, Počet pól 60, Stupeň kvality 3
Paralelní
Technologie lisování
Konektor PC/104-Plus
Konektor PC/104-Plus Položka č. 264-40303-02
Délka připojení 2,8 mm, Počet pól 120, Stupeň kvality 3
Paralelní
Pájené pokovení průchozích otvorů
Konektor PC/104-Plus Položka č. 264-60303-02
Délka připojení 2,8 mm, Počet pól 120, Stupeň kvality 3
Paralelní
Technologie lisování
Konektor PC/104-Plus Položka č. 264-60303-12
Délka přípojky 12 mm, Počet pól 120, Stupeň kvality 3
Paralelní
Technologie lisování

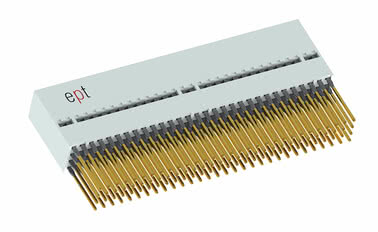

PC/104-Plus konektor 22 mm
PC/104-Plus konektor 22 mm Položka č. 264-61303-02
Délka připojení 2,8 mm, Počet pól 120, Stupeň kvality 3, pro rozteč desek plošných spojů 22 mm
Paralelní
Technologie lisování
PC/104-Plus konektor 22 mm Položka č. 264-61303-12
Délka přípojky 12 mm, Počet pól 120, Stupeň kvality 3, pro rozteč desek plošných spojů 22 mm
Paralelní
Technologie lisování

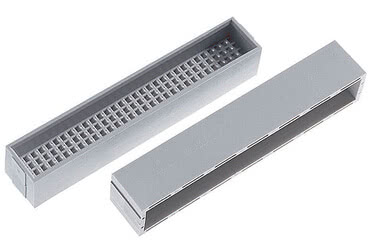

Příslušenství PC/104-Plus
Distanční vložka PC/104-Plus Položka č. 264-16302
Počet pól 120
Kryt PC/104-Plus Položka č. 264-17302
Počet pól 120
Jiný počet pólů? Jiná výška stohování? Alternativní kontaktní nátěry? Varianty na míru? Zpožděné kontakty?
Features
Die PC/104 und PC/104-Plus Steckverbinder überzeugen mit der bewährten Einpresstechnik Tcom press® von ept. Mit ihnen sind Leiterplattenabstände von 15.24 mm und 22 mm realisierbar. Modifikationen bei Kontaktzahl und/oder mechanischer Belastbarkeit geben Ihnen die Möglichkeit ganz individuelle Lösungen zu finden.
Přehled podrobností
Přehled podrobností
Vyrobíme pro vás přesně padnoucí, individuální konektory pro vaše použití.
Požádejte nyní o individuální konektor
- jiný počet pólů
- jiné výšky stohování
- alternativní povrchové úpravy kontaktů
Požádejte nyní o individuální konektor
Der Standard PC/104 und PC/104-Plus
Aufgrund der immer leistungsfähigeren Komponenten wurde die Erweiterung des PC/104-Systems durch ein schnelleres Bussystem notwendig. Deshalb wurde das PC/104-System um den PCI-Bus ergänzt. Diese Ergänzung wurde in der Spezifikation PC/104-Plus genannt.
PC/104 und PC/104-Plus Steckverbinder
Während der PC/104 Bus aus zwei parallel aneinanderreihbaren Steckverbindern mit 40 und 64 Pins und einem Rastermaß von 2.54 mm besteht, stehen beim PC/104-Plus bereits 120 Pins in einem Abstand von 2.00 mm in 4 Reihen zur Verfügung.

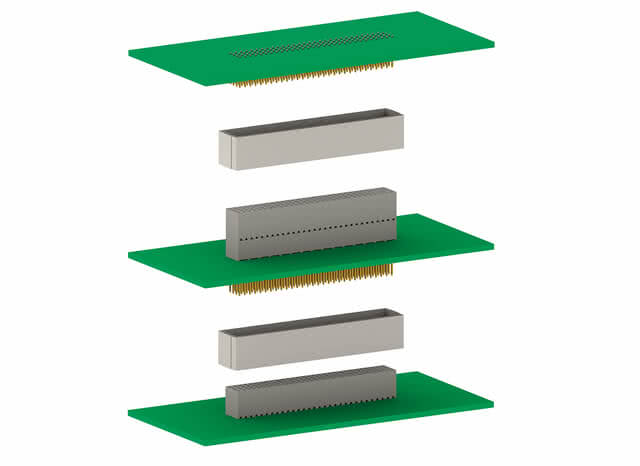

Durch die Verwendung von Steckverbindern mit Übergabezone (lange Pins) in Einpresstechnik können mehrere Boards bequem übereinander gestapelt werden (siehe Abbildung). Die vom PC/104 Konsortium spezifizierten Abstände werden durch die Verwendung von Abstandshaltern und Shrouds eingehalten.
Die zusätzliche Verwendung von Abstandsbolzen ist somit nicht mehr notwendig.
PC/104 und PC/104-Plus Steckverbinder
Während der PC/104 Bus aus zwei parallel aneinanderreihbaren Steckverbindern mit 40 und 64 Pins und einem Rastermaß von 2.54 mm besteht, stehen beim PC/104-Plus bereits 120 Pins in einem Abstand von 2.00 mm in 4 Reihen zur Verfügung.
Durch die Verwendung von Steckverbindern mit Übergabezone (lange Pins) in Einpresstechnik können mehrere Boards bequem übereinander gestapelt werden (siehe Abbildung). Die vom PC/104 Konsortium spezifizierten Abstände werden durch die Verwendung von Abstandshaltern und Shrouds eingehalten.
Die zusätzliche Verwendung von Abstandsbolzen ist somit nicht mehr notwendig.
Entwicklersicht
"Die ept Steckverbinder zeichnen sich durch höchste Stanzqualität aus, was besonders an der sauberen Verprägung der Übergabepfosten deutlich wird. Durch die Verarbeitungsqualität und den verfügbaren Gütestufen ist eine hohe Anzahl an Steckzyklen gewährleistet. ept PC/104 und PC/104-Plus Steckverbinder werden mit der im Markt bekannten und bewährten Tcom press® Einpresszone ausgeliefert und sichern somit höchste Zuverlässigkeit in allen denkbaren Applikationen.
Die Federleisten werden bei diesem Steckverbinder mit einem einfachen Flachplatten Einpresswerkzeug eingepresst. Hierdurch entfallen die Kosten für das aufwendige Handlöten und es entsteht keine Nacharbeit am Übergabepfosten. (Lötbrücken, Zinnspritzer) Beim Einpressen der Federleisten mit Übergabepfosten wird ein Führungskörper von unten aufgeschoben, der den Übergabepfosten stabilisiert. Außerdem dient dieser als Abstandshalter, so dass der Abstand von 0,6" bei Stecken der Module erreicht wird."
Die Federleisten werden bei diesem Steckverbinder mit einem einfachen Flachplatten Einpresswerkzeug eingepresst. Hierdurch entfallen die Kosten für das aufwendige Handlöten und es entsteht keine Nacharbeit am Übergabepfosten. (Lötbrücken, Zinnspritzer) Beim Einpressen der Federleisten mit Übergabepfosten wird ein Führungskörper von unten aufgeschoben, der den Übergabepfosten stabilisiert. Außerdem dient dieser als Abstandshalter, so dass der Abstand von 0,6" bei Stecken der Module erreicht wird."
FAQ: Fragen und Antworten zu PC/104, PC/104- Plus
Je nutné objednat vodicí těleso pro zásuvné konektory PC/104 a PC/104 Plus samostatně jako příslušenství? V čem spočívá zvláštnost konektorů PC/104 a PC/104 Plus? Jsou izolační tělesa zásuvných konektorů PC/104 a PC/104 Plus k dispozici v různých barvách?
Je nutné objednat vodicí těleso pro zásuvné konektory PC/104 a PC/104 Plus samostatně jako příslušenství?
Vodicí prvek, který při lisování stabilizuje přenosový čep, patří ke standardní výbavě lisovaných konektorů.
V čem spočívá zvláštnost konektorů PC/104 a PC/104 Plus?
Konektory PC/104 a PC/104-Plus zaujmou osvědčenou technologií lisování Tcom press® od společnosti ept. Tyto konektory navíc umožňují realizovat rozteče desek plošných spojů 15,24 mm a 22 mm.
Jsou izolační tělesa zásuvných konektorů PC/104 a PC/104 Plus k dispozici v různých barvách?
Zásuvné konektory PC/104 a PC/104 Plus jsou u společnosti ept k dispozici v šedé a černé barvě.
