VarPol – konektorové lišty
Kolíkové a pružinové lišty VarPol od společnosti ept nabízejí celou řadu možností pro propojení desek plošných spojů. Jednořadé nebo dvouřadé, s proměnným počtem kontaktů, v různých délkách, rovné nebo úhlové – výběr je na vás! Kromě toho lze lišty plynule řadit za sebe.
Osvědčená lisovací zóna Tcom press® vám navíc nabízí možnost eliminovat proces pájení a zároveň výrazně zvýšit spolehlivost kontaktů.
Osvědčená lisovací zóna Tcom press® vám navíc nabízí možnost eliminovat proces pájení a zároveň výrazně zvýšit spolehlivost kontaktů.
Funkce
- Široký výběr délek kontaktů a připojovacích částí
- Výběr z různých tříd kvality: 50 a 250 zapojovacích cyklů
- Lišty lze navzájem spojovat
- Jednoduchá a cenově výhodná montáž
- Zóna pro lisování v Tcom press®
- VarPolfeder, také v provedení pro pájení
- Úhlové a rovné, jednořadé a dvouřadé
Aplikace
- Vzdálenost mezi deskami od 11,45 mm do 35,45 mm –
- eliminace pájení díky lisování
VarPol: Přehled
Filtry

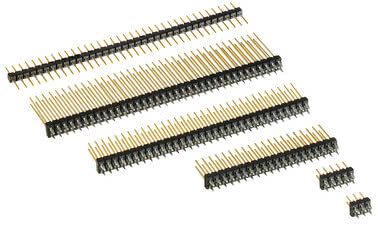

Rovná konektorová lišta
VarPol rovná 1řadá konektorová lišta Položka č. 971-nn006-b1
Délka zásuvné strany (Y) = 16,6 mm, Technologie lisování, Délka připojení 3,4 mm, Počet pól 2–36 (počet pól v řadě odpovídá číslu „nn“ v čísle výrobku), jednořadý, písmeno b v čísle výrobku určuje třídu kvality zásuvné strany
Paralelní
Technologie lisování
VarPol rovná 1řadá konektorová lišta Položka č. 971-nn009-b1
Délka zásuvné strany (Y) = 6,7 mm, Technologie lisování, Délka připojení 3,4 mm, Počet pól 2–36 (počet pól v řadě odpovídá číslu „nn“ v čísle výrobku), jednořadý, písmeno b v čísle výrobku určuje třídu kvality zásuvné strany
Paralelní
Technologie lisování
VarPol rovná 1řadá konektorová lišta Položka č. 971-nn010-b1
Délka zásuvné strany (Y) = 5,2 mm, Technologie lisování, Délka připojení 3,4 mm, Počet pól 2–36 (počet pól v řadě odpovídá číslu „nn“ v čísle výrobku), jednořadý, písmeno b v čísle výrobku určuje třídu kvality zásuvné strany
Paralelní
Technologie lisování
VarPol rovná 1řadá konektorová lišta Položka č. 971-nn011-b1
Délka zásuvné strany (Y) = 8,0 mm, Technologie lisování, Délka připojení 3,4 mm, Počet pól 2–36 (počet pól v řadě odpovídá číslu „nn“ v čísle výrobku), jednořadý, písmeno b v čísle výrobku určuje třídu kvality zásuvné strany
Paralelní
Technologie lisování
VarPol rovná 1řadá konektorová lišta Položka č. 971-nn012-b1
Délka zásuvné strany (Y) = 10,2 mm, Technologie lisování, Délka připojení 3,4 mm, Počet pól 2–36 (počet pól v řadě odpovídá číslu „nn“ v čísle výrobku), jednořadý, písmeno b v čísle výrobku určuje třídu kvality zásuvné strany
Paralelní
Technologie lisování
VarPol rovná 1řadá konektorová lišta Položka č. 971-nn013-b1
Délka zásuvné strany (Y) = 13,0 mm, Technologie lisování, Délka připojení 3,4 mm, Počet pól 2–36 (počet pól v řadě odpovídá číslu „nn“ v čísle výrobku), jednořadý, písmeno b v čísle výrobku určuje třídu kvality zásuvné strany
Paralelní
Technologie lisování
VarPol rovná 1řadá konektorová lišta Položka č. 971-nn018-b1
Délka zásuvné strany (Y) = 17,5 mm, Technologie lisování, Délka připojení 3,4 mm, Počet pól 2–36 (počet pól v řadě odpovídá číslu „nn“ v čísle výrobku), jednořadý, písmeno b v čísle výrobku určuje třídu kvality zásuvné strany
Paralelní
Technologie lisování
VarPol rovná 1řadá konektorová lišta Položka č. 971-nn019-b1
Délka zásuvné strany (Y) = 25,0 mm, Technologie lisování, Délka připojení 3,4 mm, Počet pól 2–36 (počet pól v řadě odpovídá číslu „nn“ v čísle výrobku), jednořadý, písmeno b v čísle výrobku určuje třídu kvality zásuvné strany
Paralelní
Technologie lisování
VarPol rovná 1řadá konektorová lišta Položka č. 971-nn020-ba
Délka zásuvné strany (Y) = 5,2 mm, Technologie lisování, Délka připojení 6,5 mm, Počet pól 2–36 (počet pól v řadě odpovídá číslu „nn“ v čísle výrobku), jednořadý, Písmeno „b“ v čísle výrobku označuje třídu kvality na straně konektoru; písmeno „a“ označuje třídu kvality na straně připojení
Paralelní
Technologie lisování
VarPol rovná 1řadá konektorová lišta Položka č. 971-nn021-ba
Délka zásuvné strany (Y) = 8,0 mm, Technologie lisování, Délka připojení 6,5 mm, Počet pól 2–36 (počet pól v řadě odpovídá číslu „nn“ v čísle výrobku), jednořadý, Písmeno „b“ v čísle výrobku označuje třídu kvality na straně konektoru; písmeno „a“ označuje třídu kvality na straně připojení
Paralelní
Technologie lisování
VarPol rovná 1řadá konektorová lišta Položka č. 971-nn022-ba
Délka zásuvné strany (Y) = 10,2 mm, Technologie lisování, Délka připojení 6,5 mm, Počet pól 2–36 (počet pól v řadě odpovídá číslu „nn“ v čísle výrobku), jednořadý, Písmeno „b“ v čísle výrobku označuje třídu kvality na straně konektoru; písmeno „a“ označuje třídu kvality na straně připojení
Paralelní
Technologie lisování
VarPol rovná 1řadá konektorová lišta Položka č. 971-nn023-ba
Délka zásuvné strany (Y) = 13,0 mm, Technologie lisování, Délka připojení 6,5 mm, Počet pól 2–36 (počet pól v řadě odpovídá číslu „nn“ v čísle výrobku), jednořadý, Písmeno „b“ v čísle výrobku označuje třídu kvality na straně konektoru; písmeno „a“ označuje třídu kvality na straně připojení
Paralelní
Technologie lisování
VarPol rovná 1řadá konektorová lišta Položka č. 971-nn026-b1
Délka zásuvné strany (Y) = 15,7 mm, Technologie lisování, Délka připojení 3,4 mm, Počet pól 2–36 (počet pól v řadě odpovídá číslu „nn“ v čísle výrobku), jednořadý, písmeno b v čísle výrobku určuje třídu kvality zásuvné strany
Paralelní
Technologie lisování
VarPol rovná 1řadá konektorová lišta Položka č. 971-nn029-ba
Délka zásuvné strany (Y) = 25,0 mm, Technologie lisování, Délka připojení 6,5 mm, Počet pól 2–36 (počet pól v řadě odpovídá číslu „nn“ v čísle výrobku), jednořadý, Písmeno „b“ v čísle výrobku označuje třídu kvality na straně konektoru; písmeno „a“ označuje třídu kvality na straně připojení
Paralelní
Technologie lisování
VarPol rovná 1řadá konektorová lišta Položka č. 971-nn039-ba
Délka zásuvné strany (Y) = 6,7 mm, Technologie lisování, Délka připojení 6,5 mm, Počet pól 2–36 (počet pól v řadě odpovídá číslu „nn“ v čísle výrobku), jednořadý, Písmeno „b“ v čísle výrobku označuje třídu kvality na straně konektoru; písmeno „a“ označuje třídu kvality na straně připojení
Paralelní
Technologie lisování
VarPol rovná 1řadá konektorová lišta Položka č. 971-nn050-ba
Délka zásuvné strany (Y) = 5,2 mm, Technologie lisování, Délka připojení 11 mm, Počet pól 2–36 (počet pól v řadě odpovídá číslu „nn“ v čísle výrobku), jednořadý, Písmeno „b“ v čísle výrobku označuje třídu kvality na straně konektoru; písmeno „a“ označuje třídu kvality na straně připojení
Paralelní
Technologie lisování
VarPol rovná 1řadá konektorová lišta Položka č. 971-nn051-ba
Délka zásuvné strany (Y) = 8,0 mm, Technologie lisování, Délka připojení 11 mm, Počet pól 2–36 (počet pól v řadě odpovídá číslu „nn“ v čísle výrobku), jednořadý, Písmeno „b“ v čísle výrobku označuje třídu kvality na straně konektoru; písmeno „a“ označuje třídu kvality na straně připojení
Paralelní
Technologie lisování
VarPol rovná 1řadá konektorová lišta Položka č. 971-nn053-ba
Délka zásuvné strany (Y) = 13,0 mm, Technologie lisování, Délka připojení 11 mm, Počet pól 2–36 (počet pól v řadě odpovídá číslu „nn“ v čísle výrobku), jednořadý, Písmeno „b“ v čísle výrobku označuje třídu kvality na straně konektoru; písmeno „a“ označuje třídu kvality na straně připojení
Paralelní
Technologie lisování
VarPol rovná 2řadá konektorová lišta Položka č. 972-nn006-b1
Délka zásuvné strany (Y) = 16,6 mm, Technologie lisování, Délka připojení 3,4 mm, Počet pól 2–108 (počet pól / řada odpovídá číslu nn v čísle výrobku), dvouřadý, písmeno b v čísle výrobku určuje třídu kvality zásuvné strany
Paralelní
Technologie lisování
VarPol rovná 2řadá konektorová lišta Položka č. 972-nn009-b1
Délka zásuvné strany (Y) = 6,7 mm, Technologie lisování, Délka připojení 3,4 mm, Počet pól 2–108 (počet pól / řada odpovídá číslu nn v čísle výrobku), dvouřadý, písmeno b v čísle výrobku určuje třídu kvality zásuvné strany
Paralelní
Technologie lisování
VarPol rovná 2řadá konektorová lišta Položka č. 972-nn010-b1
Délka zásuvné strany (Y) = 5,2 mm, Technologie lisování, Délka připojení 3,4 mm, Počet pól 2–108 (počet pól / řada odpovídá číslu nn v čísle výrobku), dvouřadý, písmeno b v čísle výrobku určuje třídu kvality zásuvné strany
Paralelní
Technologie lisování
VarPol rovná 2řadá konektorová lišta Položka č. 972-nn011-b1
Délka zásuvné strany (Y) = 8,0 mm, Technologie lisování, Délka připojení 3,4 mm, Počet pól 2–108 (počet pól / řada odpovídá číslu nn v čísle výrobku), dvouřadý, písmeno b v čísle výrobku určuje třídu kvality zásuvné strany
Paralelní
Technologie lisování
VarPol rovná 2řadá konektorová lišta Položka č. 972-nn012-b1
Délka zásuvné strany (Y) = 10,2 mm, Technologie lisování, Délka připojení 3,4 mm, Počet pól 2–108 (počet pól / řada odpovídá číslu nn v čísle výrobku), dvouřadý, písmeno b v čísle výrobku určuje třídu kvality zásuvné strany
Paralelní
Technologie lisování
VarPol rovná 2řadá konektorová lišta Položka č. 972-nn013-b1
Délka zásuvné strany (Y) = 13,0 mm, Technologie lisování, Délka připojení 3,4 mm, Počet pól 2–108 (počet pól / řada odpovídá číslu nn v čísle výrobku), dvouřadý, písmeno b v čísle výrobku určuje třídu kvality zásuvné strany
Paralelní
Technologie lisování
VarPol rovná 2řadá konektorová lišta Položka č. 972-nn018-b1
Délka zásuvné strany (Y) = 17,5 mm, Technologie lisování, Délka připojení 3,4 mm, Počet pól 2–108 (počet pól / řada odpovídá číslu nn v čísle výrobku), dvouřadý, písmeno b v čísle výrobku určuje třídu kvality zásuvné strany
Paralelní
Technologie lisování
VarPol rovná 2řadá konektorová lišta Položka č. 972-nn019-b1
Délka zásuvné strany (Y) = 25,0 mm, Technologie lisování, Délka připojení 3,4 mm, Počet pól 2–108 (počet pól / řada odpovídá číslu nn v čísle výrobku), dvouřadý, písmeno b v čísle výrobku určuje třídu kvality zásuvné strany
Paralelní
Technologie lisování
VarPol rovná 2řadá konektorová lišta Položka č. 972-nn020-ba
Délka zásuvné strany (Y) = 5,2 mm, Technologie lisování, Délka připojení 6,5 mm, Počet pól 2–108 (počet pól / řada odpovídá číslu nn v čísle výrobku), dvouřadý, Písmeno „b“ v čísle výrobku označuje třídu kvality na straně konektoru; písmeno „a“ označuje třídu kvality na straně připojení
Paralelní
Technologie lisování
VarPol rovná 2řadá konektorová lišta Položka č. 972-nn021-ba
Délka zásuvné strany (Y) = 8,0 mm, Technologie lisování, Délka připojení 6,5 mm, Počet pól 2–108 (počet pól / řada odpovídá číslu nn v čísle výrobku), dvouřadý, Písmeno „b“ v čísle výrobku označuje třídu kvality na straně konektoru; písmeno „a“ označuje třídu kvality na straně připojení
Paralelní
Technologie lisování
VarPol rovná 2řadá konektorová lišta Položka č. 972-nn022-ba
Délka zásuvné strany (Y) = 10,2 mm, Technologie lisování, Délka připojení 6,5 mm, Počet pól 2–108 (počet pól / řada odpovídá číslu nn v čísle výrobku), dvouřadý, Písmeno „b“ v čísle výrobku označuje třídu kvality na straně konektoru; písmeno „a“ označuje třídu kvality na straně připojení
Paralelní
Technologie lisování
VarPol rovná 2řadá konektorová lišta Položka č. 972-nn023-ba
Délka zásuvné strany (Y) = 13,0 mm, Technologie lisování, Délka připojení 6,5 mm, Počet pól 2–108 (počet pól / řada odpovídá číslu nn v čísle výrobku), dvouřadý, Písmeno „b“ v čísle výrobku označuje třídu kvality na straně konektoru; písmeno „a“ označuje třídu kvality na straně připojení
Paralelní
Technologie lisování
VarPol rovná 2řadá konektorová lišta Položka č. 972-nn026-b1
Délka zásuvné strany (Y) = 15,7 mm, Technologie lisování, Délka připojení 3,4 mm, Počet pól 2–108 (počet pól / řada odpovídá číslu nn v čísle výrobku), dvouřadý, písmeno b v čísle výrobku určuje třídu kvality zásuvné strany
Paralelní
Technologie lisování
VarPol rovná 2řadá konektorová lišta Položka č. 972-nn029-ba
Délka zásuvné strany (Y) = 25,0 mm, Technologie lisování, Délka připojení 6,5 mm, Počet pól 2–108 (počet pól / řada odpovídá číslu nn v čísle výrobku), dvouřadý, Písmeno „b“ v čísle výrobku označuje třídu kvality na straně konektoru; písmeno „a“ označuje třídu kvality na straně připojení
Paralelní
Technologie lisování
VarPol rovná 2řadá konektorová lišta Položka č. 972-nn039-ba
Délka zásuvné strany (Y) = 6,7 mm, Technologie lisování, Délka připojení 6,5 mm, Počet pól 2–108 (počet pól / řada odpovídá číslu nn v čísle výrobku), dvouřadý, Písmeno „b“ v čísle výrobku označuje třídu kvality na straně konektoru; písmeno „a“ označuje třídu kvality na straně připojení
Paralelní
Technologie lisování
VarPol rovná 2řadá konektorová lišta Položka č. 972-nn050-ba
Délka zásuvné strany (Y) = 5,2 mm, Technologie lisování, Délka připojení 11 mm, Počet pól 2–108 (počet pól / řada odpovídá číslu nn v čísle výrobku), dvouřadý, Písmeno „b“ v čísle výrobku označuje třídu kvality na straně konektoru; písmeno „a“ označuje třídu kvality na straně připojení
Paralelní
Technologie lisování
VarPol rovná 2řadá konektorová lišta Položka č. 972-nn051-ba
Délka zásuvné strany (Y) = 8,0 mm, Technologie lisování, Délka připojení 11 mm, Počet pól 2–108 (počet pól / řada odpovídá číslu nn v čísle výrobku), dvouřadý, Písmeno „b“ v čísle výrobku označuje třídu kvality na straně konektoru; písmeno „a“ označuje třídu kvality na straně připojení
Paralelní
Technologie lisování
VarPol rovná 2řadá konektorová lišta Položka č. 972-nn053-ba
Délka zásuvné strany (Y) = 13,0 mm, Technologie lisování, Délka připojení 11 mm, Počet pól 2–108 (počet pól / řada odpovídá číslu nn v čísle výrobku), dvouřadý, Písmeno „b“ v čísle výrobku označuje třídu kvality na straně konektoru; písmeno „a“ označuje třídu kvality na straně připojení
Paralelní
Technologie lisování
VarPol rovná 2řadá konektorová lišta Položka č. 972-nn090-9a
Délka zásuvné strany (Y) = 0,0 mm, Technologie lisování, Délka připojení 6,5 mm, Počet pól 2–108 (počet pól / řada odpovídá číslu nn v čísle výrobku), dvouřadý, a určuje stupeň kvality připojovací strany
Paralelní
Technologie lisování
VarPol rovná 2řadá konektorová lišta Položka č. 972-nn091-9a
Délka zásuvné strany (Y) = 0,0 mm, Technologie lisování, Délka připojení 9 mm, Počet pól 2–108 (počet pól / řada odpovídá číslu nn v čísle výrobku), dvouřadý, a určuje stupeň kvality připojovací strany
Paralelní
Technologie lisování

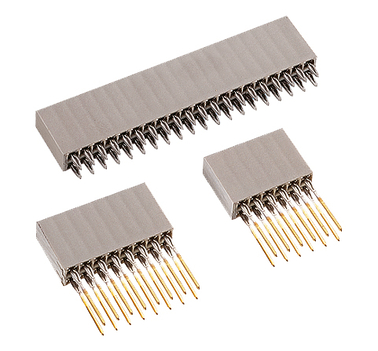

pružinové lišty
VarPol 2řadá pružinová lišta Položka č. 962-40nn2-12
Stupeň kvality 3, Technika pájení, Délka připojení 12,2 mm, Počet pól 2–108 (počet pól / řada odpovídá číslu nn v čísle výrobku), dvouřadý
Paralelní
Pravoúhlý
Pájené pokovení průchozích otvorů
VarPol 2řadá pružinová lišta Položka č. 962-40nn6-12
Stupeň kvality 2, Technika pájení, Délka připojení 12,2 mm, Počet pól 2–108 (počet pól / řada odpovídá číslu nn v čísle výrobku), dvouřadý
Paralelní
Pravoúhlý
Pájené pokovení průchozích otvorů
VarPol 1řadá pružinová lišta Položka č. 961-40nn2-03
Stupeň kvality 3, Technika pájení, Délka připojení 3,4 mm, Počet pól 2–36 (počet pól v řadě odpovídá číslu „nn“ v čísle výrobku), jednořadý
Paralelní
Pravoúhlý
Pájené pokovení průchozích otvorů
VarPol 1řadá pružinová lišta Položka č. 961-40nn2-12
Stupeň kvality 3, Technika pájení, Délka připojení 12,2 mm, Počet pól 2–36 (počet pól v řadě odpovídá číslu „nn“ v čísle výrobku), jednořadý
Paralelní
Pravoúhlý
Pájené pokovení průchozích otvorů
VarPol 1řadá pružinová lišta Položka č. 961-40nn6-03
Stupeň kvality 2, Technika pájení, Délka připojení 3,4 mm, Počet pól 2–36 (počet pól v řadě odpovídá číslu „nn“ v čísle výrobku), jednořadý
Paralelní
Pravoúhlý
Pájené pokovení průchozích otvorů
VarPol 1řadá pružinová lišta Položka č. 961-40nn6-12
Stupeň kvality 2, Technika pájení, Délka připojení 12,2 mm, Počet pól 2–36 (počet pól v řadě odpovídá číslu „nn“ v čísle výrobku), jednořadý
Paralelní
Pravoúhlý
Pájené pokovení průchozích otvorů
VarPol 1řadá pružinová lišta Položka č. 961-60nn2-03
Stupeň kvality 3, Technologie lisování, Délka připojení 3,4 mm, Počet pól 2–36 (počet pól v řadě odpovídá číslu „nn“ v čísle výrobku), jednořadý
Paralelní
Pravoúhlý
Technologie lisování
VarPol 1řadá pružinová lišta Položka č. 961-60nn2-07
Stupeň kvality 3, Technologie lisování, Délka vývodu 8,05 mm, Počet pól 2–36 (počet pól v řadě odpovídá číslu „nn“ v čísle výrobku), jednořadý
Paralelní
Pravoúhlý
Technologie lisování
VarPol 1řadá pružinová lišta Položka č. 961-60nn2-12
Stupeň kvality 3, Technologie lisování, Délka připojení 12,2 mm, Počet pól 2–36 (počet pól v řadě odpovídá číslu „nn“ v čísle výrobku), jednořadý
Paralelní
Pravoúhlý
Technologie lisování
VarPol 1řadá pružinová lišta Položka č. 961-60nn2-17
Stupeň kvality 3, Technologie lisování, Délka přípojky 17 mm, Počet pól 2–36 (počet pól v řadě odpovídá číslu „nn“ v čísle výrobku), jednořadý
Paralelní
Pravoúhlý
Technologie lisování
VarPol 1řadá pružinová lišta Položka č. 961-60nn6-03
Stupeň kvality 2, Technologie lisování, Délka připojení 3,4 mm, Počet pól 2–36 (počet pól v řadě odpovídá číslu „nn“ v čísle výrobku), jednořadý
Paralelní
Pravoúhlý
Technologie lisování
VarPol 1řadá pružinová lišta Položka č. 961-60nn6-07
Stupeň kvality 2, Technologie lisování, Délka vývodu 8,05 mm, Počet pól 2–36 (počet pól v řadě odpovídá číslu „nn“ v čísle výrobku), jednořadý
Paralelní
Pravoúhlý
Technologie lisování
VarPol 1řadá pružinová lišta Položka č. 961-60nn6-12
Stupeň kvality 2, Technologie lisování, Délka připojení 12,2 mm, Počet pól 2–36 (počet pól v řadě odpovídá číslu „nn“ v čísle výrobku), jednořadý
Paralelní
Pravoúhlý
Technologie lisování
VarPol 1řadá pružinová lišta Položka č. 961-60nn6-17
Stupeň kvality 2, Technologie lisování, Délka přípojky 17 mm, Počet pól 2–36 (počet pól v řadě odpovídá číslu „nn“ v čísle výrobku), jednořadý
Paralelní
Pravoúhlý
Technologie lisování
VarPol 2řadá pružinová lišta Položka č. 962-40nn2-03
Stupeň kvality 3, Technika pájení, Délka připojení 3,4 mm, Počet pól 2–108 (počet pól / řada odpovídá číslu nn v čísle výrobku), dvouřadý
Paralelní
Pravoúhlý
Pájené pokovení průchozích otvorů
VarPol 2řadá pružinová lišta Položka č. 962-40nn6-03
Stupeň kvality 2, Technika pájení, Délka připojení 3,4 mm, Počet pól 2–108 (počet pól / řada odpovídá číslu nn v čísle výrobku), dvouřadý
Paralelní
Pravoúhlý
Pájené pokovení průchozích otvorů
VarPol 2řadá pružinová lišta Položka č. 962-60nn2-03
Stupeň kvality 3, Technologie lisování, Délka připojení 3,4 mm, Počet pól 2–108 (počet pól / řada odpovídá číslu nn v čísle výrobku), dvouřadý
Paralelní
Pravoúhlý
Technologie lisování
VarPol 2řadá pružinová lišta Položka č. 962-60nn2-07
Stupeň kvality 3, Technologie lisování, Délka vývodu 8,05 mm, Počet pól 2–108 (počet pól / řada odpovídá číslu nn v čísle výrobku), dvouřadý
Paralelní
Pravoúhlý
Technologie lisování
VarPol 2řadá pružinová lišta Položka č. 962-60nn2-12
Stupeň kvality 3, Technologie lisování, Délka připojení 12,2 mm, Počet pól 2–108 (počet pól / řada odpovídá číslu nn v čísle výrobku), dvouřadý
Paralelní
Pravoúhlý
Technologie lisování
VarPol 2řadá pružinová lišta Položka č. 962-60nn2-17
Stupeň kvality 3, Technologie lisování, Délka přípojky 17 mm, Počet pól 2–108 (počet pól / řada odpovídá číslu nn v čísle výrobku), dvouřadý
Paralelní
Pravoúhlý
Technologie lisování
VarPol 2řadá pružinová lišta Položka č. 962-60nn6-03
Stupeň kvality 2, Technologie lisování, Délka připojení 3,4 mm, Počet pól 2–108 (počet pól / řada odpovídá číslu nn v čísle výrobku), dvouřadý
Paralelní
Pravoúhlý
Technologie lisování
VarPol 2řadá pružinová lišta Položka č. 962-60nn6-07
Stupeň kvality 2, Technologie lisování, Délka vývodu 8,05 mm, Počet pól 2–108 (počet pól / řada odpovídá číslu nn v čísle výrobku), dvouřadý
Paralelní
Pravoúhlý
Technologie lisování
VarPol 2řadá pružinová lišta Položka č. 962-60nn6-12
Stupeň kvality 2, Technologie lisování, Délka připojení 12,2 mm, Počet pól 2–108 (počet pól / řada odpovídá číslu nn v čísle výrobku), dvouřadý
Paralelní
Pravoúhlý
Technologie lisování
VarPol 2řadá pružinová lišta Položka č. 962-60nn6-17
Stupeň kvality 2, Technologie lisování, Délka přípojky 17 mm, Počet pól 2–108 (počet pól / řada odpovídá číslu nn v čísle výrobku), dvouřadý
Paralelní
Pravoúhlý
Technologie lisování
90° konektorová lišta
VarPol 1řadá lišta pro konektory Položka č. 981-nn010-b1
Délka zásuvné strany (Y) = 2,8 mm, Technologie lisování, Délka připojení 3,4 mm, Počet pól 2–36, jednořadý, písmeno b v čísle výrobku určuje třídu kvality zásuvné strany
Pravoúhlý
Technologie lisování
VarPol 1řadá lišta pro konektory Položka č. 981-nn011-b1
Délka zásuvné strany (Y) = 5,6 mm, Technologie lisování, Délka připojení 3,4 mm, Počet pól 2–36, jednořadý, písmeno b v čísle výrobku určuje třídu kvality zásuvné strany
Pravoúhlý
Technologie lisování
VarPol 1řadá lišta pro konektory Položka č. 981-nn012-b1
Délka zásuvné strany (Y) = 7,8 mm, Technologie lisování, Délka připojení 3,4 mm, Počet pól 2–36, jednořadý, písmeno b v čísle výrobku určuje třídu kvality zásuvné strany
Pravoúhlý
Technologie lisování
VarPol 1řadá lišta pro konektory Položka č. 981-nn013-b1
Délka zásuvné strany (Y) = 10,6 mm, Technologie lisování, Délka připojení 3,4 mm, Počet pól 2–36, jednořadý, písmeno b v čísle výrobku určuje třídu kvality zásuvné strany
Pravoúhlý
Technologie lisování
VarPol 2řadá lišta pro konektory Položka č. 982-nn010-b1
Délka zásuvné strany (Y) = 2,8 mm, Technologie lisování, Délka připojení 3,4 mm, Počet pól 2–108, dvouřadý, písmeno b v čísle výrobku určuje třídu kvality zásuvné strany
Pravoúhlý
Technologie lisování
VarPol 2řadá lišta pro konektory Položka č. 982-nn011-b1
Délka zásuvné strany (Y) = 5,6 mm, Technologie lisování, Délka připojení 3,4 mm, Počet pól 2–108, dvouřadý, písmeno b v čísle výrobku určuje třídu kvality zásuvné strany
Pravoúhlý
Technologie lisování
Příslušenství
Řídicí těleso VarPol Položka č. 962-17nn2/1
pro počet pólů 2–108, Vodicí těleso pro pružinové lišty Varpol
Jiný počet pólů? Jiná výška stohování? Alternativní kontaktní nátěry? Varianty na míru? Zpožděné kontakty?
Funkce
Pásky s kolíky a pružinami VarPol nabízejí celou řadu možností: jsou k dispozici v jednořadém nebo dvouřadém provedení a s variabilním počtem pólů od 2 do 108 kontaktů. Konstrukce všech pásek je navíc optimalizována tak, aby je bylo možné plynule spojovat do řady. Mnoho různých délek připojení až do 25 mm umožňuje stohování desek plošných spojů s roztečí 11,45 mm až 35,45 mm. Kolíkové lišty jsou k dispozici také v 90° úhlu, takže kromě paralelních jsou možné i pravoúhlé spoje. U všech produktů VarPol máte navíc na výběr ze dvou úrovní kvality, které zaručují životnost 50 nebo 250 zapojovacích cyklů.
Přehled podrobností
2,54 mm
Přehled podrobností
2,54 mm
od 5,2 mm do 25 mm
od 3,4 mm do 11 mm
Další výhodou je jednoduchá a nákladově efektivní montáž pomocí technologie lisování. Kolíkové a pružinové lišty jsou vybaveny osvědčenou lisovací zónou Tcom press® a lze je tak lisovat bez pájení. Lisováním vzniká plynotěsné a otřesům odolné spojení, díky čemuž jsou produkty VarPol i v drsných podmínkách optimálními spojkami pro desky plošných spojů, zajišťujícími spolehlivé mechanické a elektrické spoje. Společnost ept nabízí pro kolíkové a pružinové lišty vhodné montážní nástroje, díky nimž je lisování maximálně jednoduché a procesně spolehlivé. Při větších rozestupech mezi deskami plošných spojů podporují dodatečné vodicí prvky vedení kontaktů a slouží k optimální stabilizaci lisovaných kolíkových lišt.
Skládání s VarPol
Pomocí konektorových lišt VarPol s kolíky a zásuvkami v technologii lisování lze desky plošných spojů propojovat paralelně velmi variabilním způsobem:
- Rozteč desek plošných spojů od 11,45 mm do 35,45 mm díky různým délkám 1řadém nebo 2řadém
- konektorových
- lišt Počet kontaktů lze libovolně volit (neomezený směrem nahoru, protože konektory lze řadit za sebe bez ztráty rozteče) Možnost
- propojovací
- zóny Konektorová lišta v provedení pro pájení nebo lisování
Spojení konektoru s deskou plošných spojů pomocí technologie lisování umožňuje vytvořit mimořádně robustní a odolné spojení. Vysoce kvalitní lisované spoje, jako například s technologií Tcom press® od společnosti ept, prokazatelně nabízejí lepší spolehlivost kontaktu než pájené spoje. Studené svaření mezi kontaktem a otvorem v desce plošných spojů, ke kterému dochází při lisování, je mechanicky velmi stabilní a elektricky vysoce kvalitní. Zpracování pomocí odpovídajících nástrojů nabízených společností ept je velmi jednoduché a procesně spolehlivé.
Kromě toho je možné vrstvení více desek plošných spojů na sebe pomocí lišt s odpovídajícími připojovacími kontakty. V tomto případě lze realizovat rozestupy mezi deskami plošných spojů od 11,45 mm do 19,35 mm. Použití vodicího tělesa na spodní straně horní desky plošných spojů navíc podporuje stabilní vedení kontaktů a zabraňuje tak nesprávnému zasunutí.
Kromě paralelního propojení desek plošných spojů nabízejí úhlové kolíkové lišty možnost realizovat pravoúhlá propojení – a to se stejnou variabilitou a spolehlivostí.
Kromě toho je možné vrstvení více desek plošných spojů na sebe pomocí lišt s odpovídajícími připojovacími kontakty. V tomto případě lze realizovat rozestupy mezi deskami plošných spojů od 11,45 mm do 19,35 mm. Použití vodicího tělesa na spodní straně horní desky plošných spojů navíc podporuje stabilní vedení kontaktů a zabraňuje tak nesprávnému zasunutí.
Kromě paralelního propojení desek plošných spojů nabízejí úhlové kolíkové lišty možnost realizovat pravoúhlá propojení – a to se stejnou variabilitou a spolehlivostí.
Systém: VarPol – zásuvná lišta / VarPol – zástrčková lišta
Rozdíl max. 1,55
Rozdíl max. 1,7
Rozdíl max. 3,2
(použijte přednostně 972-nn010-yx)
Rozdíl max. 4,0
Rozdíl max. 4,0
Rozdíl max. 4,0
Rozdíl max. 4,0
Rozdíl max. 4,0
Systém: VarPol – pružinová lišta / VarPol – pružinová lišta s dlouhými vývody
Rozdíl max. 2,95
Rozdíl max. 1,7
PC/104
Rozdíl max. 4,0
Dostupnost
„Společnost ept zaručuje svým zákazníkům trvalou dostupnost konektorových lišt VarPol s roztečí 2,54 mm. Vývojáři hardwaru ze všech odvětví již řadu let sází na tyto lišty, pomocí nichž lze spolehlivě a velmi variabilně propojovat desky plošných spojů nebo připojovat kabely k desce plošných spojů.“
Často kladené otázky: Otázky a odpovědi týkající se konektorových lišt VarPol
Lze pomocí konektorových lišt VarPol nastavit individuální rozteče mezi deskami plošných spojů? Existují pro konektory VarPol s kolíky a pružinami vodicí tělesa?Lze propojovat konektory VarPol (kolíkové a pružinové lišty) od společnosti ept?
Lze pomocí konektorových lišt VarPol nastavit individuální rozteče mezi deskami plošných spojů?
Pomocí konektorů VarPol lze realizovat rozteče desek plošných spojů od 11,45 mm do 35,45 mm.
Existují pro konektory VarPol s kolíky a pružinami vodicí tělesa?
Vodicí tělesa VarPol jsou k dispozici jako příslušenství pro počet pól 2–104.
Lze propojovat konektory VarPol (kolíkové a pružinové lišty) od společnosti ept?
Systém ept zajišťuje u lišt VarPol plynulé spojování.
