One27 Konfekce kabelů, varianta 100 Položka č. 404-61NN-LLL-100-1
Obrázek podobný
Propojení kabelu s deskou
Vysoká hustota
- Počty pól 12 až 80
- Překrytí kontaktů 1,5 mm
- Plochý kabel AWG 30/7 s roztečí 0,635 mm a volitelnou délkou od 30 do 999 mm
- Konfekce pomocí techniky IDC (Insert-and-Clamp)
- Typ kabelu PVC: -30 °C až +105 °C (v klidu)
- barevný vodič na A1
Technické údaje
Základy
| Počet kontaktů | 12–80 |
|---|---|
| Technologie připojení | SMT |
| Provozní teplota | -30 °C až +105 °C |
Materiál
| Izolační těleso | LCP, UL 94 V-0 |
|---|---|
| Hodnota CTI IEC 60112 | 175 |
| Kontaktní materiál | měděná slitina |
| Kontaktní potah | Au přes PdNi přes Ni |
| Oblast připojení | Sn nad Ni |
Mechanické
| Rozměr mřížky | 1,27 mm |
|---|---|
| Vkládací síla na kontakt | ≤ 0,5 N |
| Tažná síla na kontakt | ≥ 0,1 N |
| Životnost IEC 60512-9-1 | Třída kvality 1: 500 cyklů zasunutí |
| Překročení bezpečnosti | 0,9 mm |
| Překrytí kontaktů | 1,5 mm |
| Posun středu | ± 0,7 mm |
| Axiální posun ve spárovaném stavu (x/y) | ± 0,4 mm |
| Úhlové posunutí podélné osy | ± 4° |
| Úhlové posunutí příčné osy | ± 2° |
Elektrický
| Provozní proud | 1,2 A při 25 °C |
|---|---|
| Vzduchová a plazivá vzdálenost | min. 0,4 mm |
Schválení / shoda
| Soubor UL | E130314 |
|---|---|
| Životní prostředí | V souladu s RoHS |
Úpravy
Na požádání vám můžeme poskytnout také
- další varianty konfekce
Balení
ESD sáčky
10

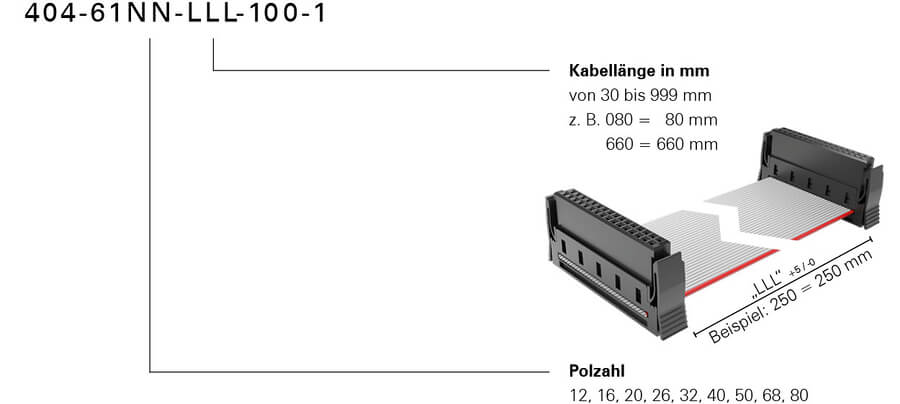

Objednací kód
