One27 konfekce kabelů, varianta 120 Položka č. 404-61NN-LLL-120-1
Obrázek podobný
- Počty pól 12 až 80
- délka překrytí kontaktů 1,5 mm
- AWG 30/7 rozteč plochý kabel 0,635 mm s volitelnou délkou kabelu od 30 do 999 mm
- Montáž pomocí techniky IDC (připojení IDC)
- Typ kabelu PVC: -30 °C až +105 °C (v klidu)
- barevný vodič na A1
Propojení kabelu s deskou
Vysoká hustota
Výkresy
Další informace
beschr_request
Technické údaje
Základy
| Počet kontaktů | 12 - 80 |
|---|---|
| Technologie připojení | SMT |
| Provozní teplota | -30 °C až +105 °C |
Materiál
| Izolační těleso | LCP, UL 94 V-0 |
|---|---|
| Hodnota CTI IEC 60112 | 175 |
| Kontaktní materiál | měděná slitina |
| Kontaktní potah | zlato na paladiu-niklu na niklu |
| Oblast připojení | cín na niklu |
Mechanické
| Rozměr mřížky | 1,27 mm |
|---|---|
| Vkládací síla na kontakt | ≤ 0,5 N |
| Tažná síla na kontakt | ≥ 0,1 N |
| Životnost IEC 60512-9-1 | třída jakosti 1: 500 cyklus zasunutí |
| Překročení bezpečnosti | 0,9 mm |
| Překrytí kontaktů | 1,5 mm |
| Posun středu | ± 0,7 mm |
| Axiální posun ve spárovaném stavu (x/y) | ± 0,4 mm |
| Úhlové posunutí podélné osy | ± 4° |
| Úhlové posunutí příčné osy | ± 2° |
Elektrický
| Provozní proud | 1,2 A při 25 °C |
|---|---|
| Provozní napětí | 30 V |
| Zkušební napětí | >500 V |
| Vzduchová a plazivá vzdálenost | min. 0,4 mm |
Schválení / shoda
| Soubor UL | E130314 |
|---|---|
| Životní prostředí | V souladu s RoHS |
Úpravy
Na požádání vám můžeme poskytnout také
- další varianty konfekce
Balení
ESD sáčky
10

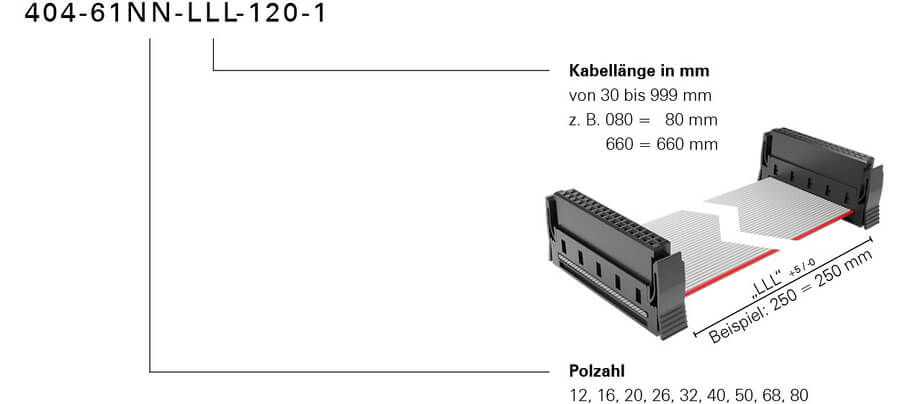

Objednací kód
