One27 konfekce kabelů, varianta 400 Položka č. 404-66NN-LLL-400-1
Obrázek podobný
- Počty pól 12 až 80
- délka překrytí kontaktů 1,5 mm
- AWG 30, rozteč, plochý kabel, 0,635 mm s volitelnou délkou kabelu od 30 do 999 mm
- Montáž pomocí techniky IDC (připojení IDC)
- Typ kabelu LSZH: -40 °C až +90 °C (v klidu)
- barevný vodič na A1
Propojení kabelu s deskou
Vysoká hustota
Výkresy
Další informace
beschr_request
Technické údaje
Základy
| Počet kontaktů | 12 - 80 |
|---|---|
| Technologie připojení | SMT |
| Provozní teplota | -40 °C až +90 °C |
Materiál
| Izolační těleso | LCP, UL 94 V-0 (IDC zásuvková lišta) LSZH EVA/PO, UL 22088 (kabel) |
|---|---|
| Hodnota CTI IEC 60112 | 175 (IDC zásuvková lišta) |
| Kontaktní materiál | Měděná slitina (IDC zásuvková lišta) pocínovaná měď (kabel) |
| Kontaktní potah | zlato na paladiu-niklu na niklu (IDC zásuvková lišta) |
| Oblast připojení | cín na niklu |
Mechanické
| Rozměr mřížky | 1,27 mm (IDC zásuvková lišta) 0,635 mm (kabel) |
|---|---|
| Vkládací síla na kontakt | ≤ 0,5 N |
| Tažná síla na kontakt | ≥ 0,1 N |
| Životnost IEC 60512-9-1 | třída jakosti 1: 500 cyklus zasunutí |
| Překročení bezpečnosti | 0,9 mm |
| Překrytí kontaktů | 1,5 mm |
| Posun středu | ± 0,7 mm |
| Axiální posun ve spárovaném stavu (x/y) | ± 0,4 mm |
| Úhlové posunutí podélné osy | ± 4° |
| Úhlové posunutí příčné osy | ± 2° |
Elektrický
| Provozní napětí | USA: 150 V EU: <50 V |
|---|---|
| Zkušební napětí | 500 V |
| Vzduchová a plazivá vzdálenost | min. 0,4 mm |
Schválení / shoda
| Soubor UL | E130314 a E493123 |
|---|---|
| Životní prostředí | V souladu s RoHS |
Úpravy
Na požádání vám můžeme poskytnout také
- další varianty konfekce
Balení
ESD sáčky
10

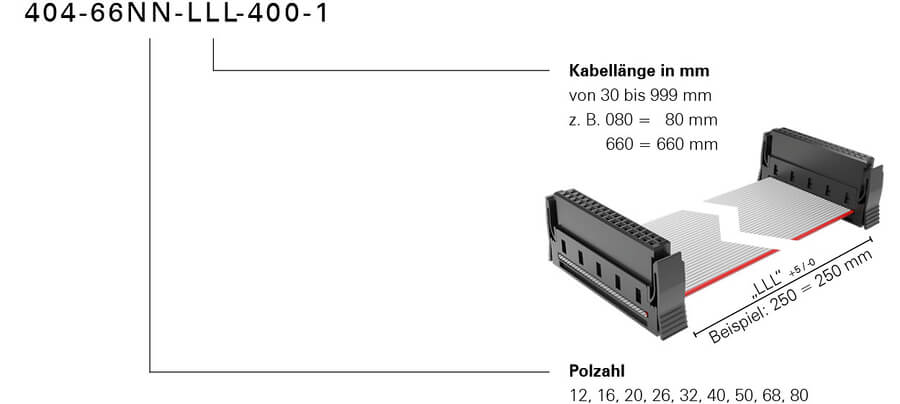

Objednací kód
