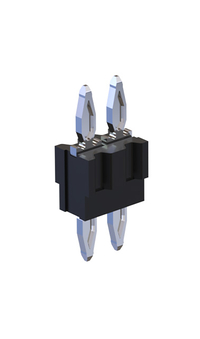

flexilink b-t-b, výška 5 mm Položka č. 990-52XNN050-110
Obrázek podobný
Paralelní
Technologie lisování
Power
Odolné
- Výška 5 mm
- pro dvoustupňový proces lisování
- 1–3 řady kontaktů
- Úspora místa a nákladů, nahrazuje distanční vložky
- Kód výrobku: X = počet řad, NN = počet pólů / řada
- V případě dotazů se prosím obraťte na naše obchodní oddělení.
Technické údaje
Základy
| Počet kontaktů | 2–90 (max. 30 v řadě) |
|---|---|
| Technologie připojení | Technologie lisování |
| Rozteč desek plošných spojů | 5 mm |
| Provozní teplota | -40 °C až +125 °C |
Materiál
| Izolační těleso | PBT |
|---|---|
| Hodnota CTI IEC 60112 | 250 |
| Kontaktní materiál | měděná slitina |
| Kontaktní potah | Sn |
Mechanické
| Rozměr mřížky | 2,54 mm nebo s individuálním osazením |
|---|
Elektrický
| Provozní proud | max. 11 A při 20 °C na jeden pin (1x10 pólů, výška 15 mm) max. 7 A při 20 °C na jeden pin (2x10 pólů, výška 15 mm) max. 6 A při 20 °C na jeden pin (3x10 pólů, výška 15 mm) |
|---|---|
| Kontaktní odpor | <5 mΩ |
| Vzduchová a plazivá vzdálenost | min. 0,44 mm / 0,57 mm (v rámci řádku) min. 1,94 / 2,07 mm (mezi řádky) |
Zpracování
| Montáž | ručně / poloautomaticky / plně automaticky |
|---|
Schválení / shoda
| Soubor UL | E130314 |
|---|---|
| Životní prostředí | V souladu s RoHS |
Specifikace otvorů
| Material | chem. Sn Leiterplatten |
|---|---|
| Nennloch | Ø 1.0 mm |
| A Leiterplattendicke | min. 1,4 mm |
| B Endloch | Ø 1.0 +0.09 / -0.06 mm |
| C Grundbohrung | 1.15 ±0.025 mm |
| D Cu Schicht | min. 25 µm |
| E Oberfläche | chem. Sn Schicht, max. 1.5 µm |
| F Restring | min. 0.1 mm |
| Material | Ni, Au Leiterplatten |
|---|---|
| Nennloch | Ø 1.0 mm |
| A Leiterplattendicke | min. 1,4 mm |
| B Endloch | Ø 1.0 +0.09 / -0.06 mm |
| C Grundbohrung | 1.15 ±0.025 mm |
| D Cu Schicht | min. 25 µm |
| E Oberfläche | Ni, Au Schicht, 0.05 - 0.2 µm Au über 2.5 - 5 µm Ni |
| F Restring | min. 0.1 mm |
| Material | rein Cu Leiterplatten |
|---|---|
| Nennloch | Ø 1.0 mm |
| A Leiterplattendicke | min. 1,4 mm |
| B Endloch | Ø 1.0 +0.09 / -0.06 mm |
| C Grundbohrung | 1.15 ±0.025 mm |
| D Cu Schicht | min. 25 µm |
| E Oberfläche | OSP, z.B. GLICOAT-SMD (F2) mit 0.12 - 0.15 µm |
| F Restring | min. 0.1 mm |
Struktura vrstev podle IEC 60352-5
Úpravy
Na požádání vám můžeme poskytnout také
- další varianty osazení
Balení
Sypký materiál nebo podnos
