Jak lze zpracovávat přímé konektory EC.8?
Přímé konektory se montují technologií povrchové montáže (SMT). Pájení se provádí přímo na desce plošných spojů.
Konektory s počtem pinů 20 až 140 se dodávají v balení typu Tape and Reel, které odpovídá standardům na trhu; to umožňuje plně automatickou montáž pomocí zařízení typu Pick-and-Place.
Varianty s počtem pólů 160 až 200 jsou standardně baleny v zásobníku, na požádání je možné i balení typu Tape and Reel. To však používá širší pásku, která není tak běžná.
Podle jaké specifikace/jakého návrhu musí být zásuvná deska vyrobena?

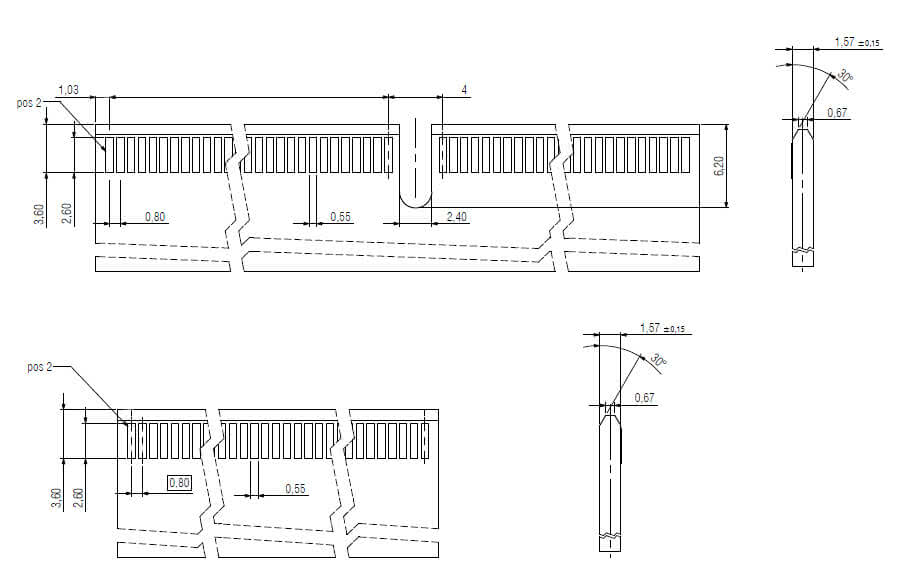

Zkosení a rozměry desky plošných spojů naleznete na následujícím výkresu. Pro zlaté pady doporučujeme tvrdé zlacení. Další podrobnosti naleznete na výkresu produktu.
Proč by se měl používat systém přímých konektorů?
Pomocí systémů s přímým zapojením lze dosáhnout vysokých přenosových rychlostí. Na rozdíl od dvoudílných konektorových systémů zde nedochází k negativnímu vlivu druhého konektoru na signál. To vyplývá především z menšího počtu kontaktních bodů, menšího počtu změn průřezu vodiče a s tím souvisejících menších změn směru signálu.
Tak lze dosáhnout vysokého výkonu i při malém záběru. Navíc se ve srovnání s dvoudílnými konektorovými systémy snižuje průchozí odpor, což má za následek zvýšenou proudovou zatížitelnost.
Je systém konektorů EC.8 kompatibilní s běžnými specifikacemi dceřiných karet?
Systém konektorů EC.8 podporuje dceřiné desky o tloušťce 1,60 mm. U konektorů s 80 a více kontakty je navíc integrován výstupek, který zabraňuje nesprávnému zasunutí. U 60pólové varianty lze tento výstupek volitelně vynechat.
Systém konektorů EC.8 odpovídá běžnému tržnímu standardu a je kompatibilní s běžně používanými deskami.
V jakých aplikacích se používají přímé konektory EC.8?
Díky své univerzálnosti nacházejí přímé konektory EC.8 široké uplatnění v mnoha odvětvích. V oblasti automatizační techniky a zařízení IoT se například uplatňují díky malému rozteči a vysokým přenosovým rychlostem.
Jaký posun tolerují přímé konektory EC.8 při zasunutí dceřiné desky?
Úhlový posun až 5° je přípustný v podélném i příčném směru. Je
přípustný posun o 0,7 mm kolmo a 0,6 mm rovnoběžně s podélnou osou konektoru.
Jaké přenosové rychlosti lze dosáhnout?
Rychlost přenosu dat činí 28 Gbit/s. Následující graf znázorňuje průběh vloženého útlumu v závislosti na frekvenci.
Jaké proudy lze přenášet?
140-pólový konektor přenáší proud až 3,2 A při okolní teplotě 20 °C. Pro podrobnější informace nás neváhejte kontaktovat na adrese sales@ept.de
Jsou konektory EC.8 komponenty s certifikací UL?
Ano, konektory EC.8 od společnosti ept jsou v USA a Kanadě uznány jako komponenty s certifikací UL.
Jsou konektory EC.8 v souladu s nařízením RoHS?
RoHS (Restriction of the use of certain Hazardous Substances) je směrnice o omezení používání určitých nebezpečných látek v elektrických a elektronických zařízeních.
Potvrzujeme, že konektory EC.8 od společnosti ept jsou v souladu se směrnicí RoHS 2011/65/EU, jak vyplývá z potvrzení o shodě s RoHS. Další informace naleznete v sekci RoHS & REACH
