Konektory typu board-to-board pro průmyslové senzory a kamerové systémy
Miniaturizace, vysokorychlostní přenos dat a odolnost: Současné trendy v průmyslové automatizaci kladou stále vyšší nároky na senzory a kamerové systémy i na jejich vestavěné komponenty. Při výběru správného konektoru je proto třeba zohlednit různá kritéria v závislosti na oblasti použití.
Aktuální trendy v oblasti senzorové a kamerové techniky
Rostoucí trend k modularizaci a téma Průmysl 4.0 mají zásadní vliv na moderní senzorovou a kamerovou techniku. Senzory jsou dnes většinou konstruovány modulárně, aby se ušetřily náklady na vývoj a realizaci produktu. Pouzdra jsou přitom standardizována, funkčnost senzoru je definována elektronikou. Variabilní desky plošných spojů lze individuálně kombinovat pomocí úhlových nebo mezaninových spojení (obr. 1). Standardizovaná typ nabízí uživateli výhody díky jednotnému zacházení při montáži, uvádění do provozu a používání snímače.
Kromě toho jsou snímače a kamerové systémy pro průmyslovou automatizaci stále inteligentnější. Kromě samotného snímání naměřených hodnot jsou proto do zařízení integrovány i další odpovídající funkce:
Kromě toho jsou snímače a kamerové systémy pro průmyslovou automatizaci stále inteligentnější. Kromě samotného snímání naměřených hodnot jsou proto do zařízení integrovány i další odpovídající funkce:
- Rozšířené diagnostické funkce pro sledování životnosti senzorů a detekci poruch
- Nastavení parametrů senzoru
- Vzdálená údržba
- Komunikace ze senzoru do cloudu a integrace funkcí sběrnice nebo IO-Link
Požadavky na moderní senzory a kamerové systémy
V souladu s těmito trendy podléhají dnešní senzory a kamerové systémy určitým požadavkům, které se v dalším kroku samozřejmě promítají i do volitelných konektor:
- Vysoký stupeň
- miniaturizace, spolehlivý vysokorychlostní přenos
- , dobrá elektromagnetická kompatibilita (EMC)
- , ochrana za nepříznivých atmosférických podmínek
- , mimořádná odolnost
Bezplatná bílá kniha na téma senzorové technologie
Pokud máte zájem o další podrobnosti týkající se požadavků na moderní senzory a kamerové systémy a výběru správného konektoru, rádi vám zašleme naši bezplatnou odbornou publikaci:
Výběr správného konektoru

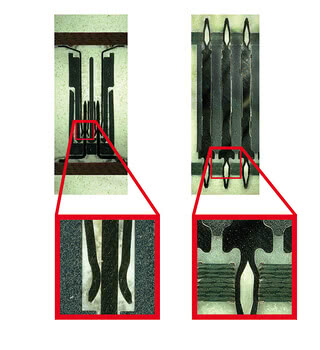

Obzvláště drsným vlivům prostředí jsou vystaveny například senzory a kamerové systémy, které se používají v bezprostřední blízkosti strojů. Pomocí zalévání (zalévání) lze sice elektroniku před těmito vnějšími vlivy chránit, k tomu je však také zapotřebí odpovídající řešení připojení kompatibilní s zaléváním. U běžných konektor to často představuje problém, protože zejména citlivá oblast zasouvání musí být chráněna před zalévací hmota a často používaná technologie pružinových a nožových kontaktů neposkytuje potřebnou stupeň krytí IP pro tyto materiály.
Aby byla přesto zajištěna požadovaná spolehlivost, je vhodné zvolit jednodílné připojovací řešení, tedy konektor, který se obejde bez tradiční oblast zasouvání. To umožňuje trvalé a robustní připojovací řešení, u kterého je vyloučeno vniknutí zalévací hmoty (zalévací hmota) do kontaktní oblasti (obr. 2).
Pro oblasti použití, které kladou zvláštní požadavky na odolnost konektorového spojení, se navíc doporučuje miliardykrát osvědčené propojení desek plošných spojů pomocí oboustranných zalisovacích zón. Pomocí jediného komponentu se vytvoří jak mechanické, tak elektrické spojení. Tímto způsobem lze navíc vyhnout se náročným pájecím pracím nebo drahým kabelovým řešením a dosáhnout tak úspory nákladů až 50 procent. Díky odstranění oblasti zasouvání v kombinaci s technologií lisování (technologie press-fit) může konektor (konektor) odolat i nárazovým zatížením od 50 do 200 g bez přerušení kontaktu (přerušení kontaktu).
Aby byla přesto zajištěna požadovaná spolehlivost, je vhodné zvolit jednodílné připojovací řešení, tedy konektor, který se obejde bez tradiční oblast zasouvání. To umožňuje trvalé a robustní připojovací řešení, u kterého je vyloučeno vniknutí zalévací hmoty (zalévací hmota) do kontaktní oblasti (obr. 2).
Pro oblasti použití, které kladou zvláštní požadavky na odolnost konektorového spojení, se navíc doporučuje miliardykrát osvědčené propojení desek plošných spojů pomocí oboustranných zalisovacích zón. Pomocí jediného komponentu se vytvoří jak mechanické, tak elektrické spojení. Tímto způsobem lze navíc vyhnout se náročným pájecím pracím nebo drahým kabelovým řešením a dosáhnout tak úspory nákladů až 50 procent. Díky odstranění oblasti zasouvání v kombinaci s technologií lisování (technologie press-fit) může konektor (konektor) odolat i nárazovým zatížením od 50 do 200 g bez přerušení kontaktu (přerušení kontaktu).
Webináře na míru
Potřebujete podrobné informace o tom, jak vybrat vhodnou spojovací technologii
podle vašich požadavků? Domluvte si s námi termín bezplatného webináře.
Poskytneme vám komplexní přehled o různých spojovacích technologiích konektorů a předáme vám nejen podrobné informace, ale také užitečné tipy od odborníků.
podle vašich požadavků? Domluvte si s námi termín bezplatného webináře.
Poskytneme vám komplexní přehled o různých spojovacích technologiích konektorů a předáme vám nejen podrobné informace, ale také užitečné tipy od odborníků.
Vhodné konektor pro senzorové a kamerové systémy
flexilinkb-t-b

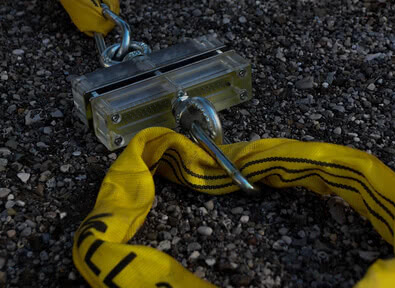

Náš konektor flexilinkb-t-b přesně splňuje tyto požadavky na odolnost a spolehlivost a je navíc k dispozici v osvědčené technologie press-fit.
Další informace o produktu najdete zde:
Flexilink »
Náš konektor flexilinkb-t-b přesně splňuje tyto požadavky na odolnost a spolehlivost a je navíc k dispozici v osvědčené technologie press-fit.
Další informace o produktu najdete zde:
Flexilink »
Senzory, ale i kamerové systémy se naopak při rostoucím výkonu stávají stále kompaktnějšími. Zde je kladen důraz na vysokou rychlost a miniaturizaci. Pro vysoce výkonné, miniaturizované aplikace se hodí především řešení v prostorově úsporné technologii SMT s rozteč od 0,5 do 0,8 mm.
Colibri

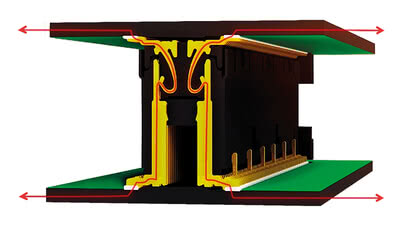

– Konektor pro desky plošných spojů (konektor pro desky plošných spojů) Colibri umožňuje díky svému kontaktnímu designu optimalizovanému pro vysoké rychlosti rychlý a bezporuchový přenos signálu od 10 Gbit/s. Volitelné stínění navíc chrání před elektromagnetickými vlivy.
Další informace o produktu najdete zde:
Colibri »
– Konektor pro desky plošných spojů (konektor pro desky plošných spojů) Colibri umožňuje díky svému kontaktnímu designu optimalizovanému pro vysoké rychlosti rychlý a bezporuchový přenos signálu od 10 Gbit/s. Volitelné stínění navíc chrání před elektromagnetickými vlivy.
Další informace o produktu najdete zde:
Colibri »

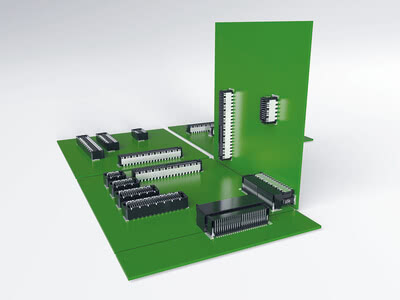

U inteligentních senzorů a kamerových systémů jsou známými požadavky na konektor odolnost, vysoká rychlost a dobrá elektromagnetická kompatibilita (EMC). Kromě toho se doporučuje zvolit produkt, který díky své modularitě nabízí širokou škálu různých možností použití. Jsou-li všechny konektory jedné produktové řady vzájemně kompatibilní a volně kombinovatelné, lze navíc zabránit náročným schvalovacím cyklům a tím ušetřit čas i náklady. Vysoká škálovatelnost umožňuje vývojářům individuálně přizpůsobit různé typy konstrukcí, výšky stohování a počet kontaktů jejich požadavkům. Kromě toho si mohou vybrat mezi stíněnými a nestíněnými, jakož i úhlovými a rovnými konektory.
Zero8
SMT y –konektor pro desky plošných spojů řady Zero8 spolehlivě propojují desky plošných spojů s přenosovou rychlostí dat až 16 Gbit/s a splňují všechny výše uvedené požadavky.
Další informace o produktu najdete zde:
Zero8 »
SMT y –konektor pro desky plošných spojů řady Zero8 spolehlivě propojují desky plošných spojů s přenosovou rychlostí dat až 16 Gbit/s a splňují všechny výše uvedené požadavky.
Další informace o produktu najdete zde:
Zero8 »
