s maximální škálovatelností!
Objevte 5 super schopností produktové řady Zero8
Využijte již nyní maximální účinnost, spolehlivost spojení, ochranu signálu, rychlost a odolnost.
Produktová řada Zero8 od společnosti ept byla vyvinuta speciálně pro náročné průmyslové aplikace a nabízí přitom maximální škálovatelnost: typ, výška stohu (výška stohování) a počet kontaktů můžete individuálně přizpůsobit svým požadavkům. Zásuvky (Socket) a zástrčky (Plug) jsou k dispozici v typech low-profile, mid-profile a high-profile, a to jak v přímém, tak v úhlovém provedení. Plug je navíc k dispozici ve verzi x-high-profile, takže Zero8-konektor díky svým různým výškám umožňuje realizovat vzdálenosti mezi deskami plošných spojů v rozmezí 6 až 21 mm. Přitom si můžete vyžádat variabilní počet kontaktů v rozmezí 12 až 80.
Ale to ještě není vše. Máte na výběr i v případě stínění. Obě strany páru konektorů s stíněníem nebo bez něj? Nebo dokonce jen jedna strana s stíněníem? Rozhodnutí je na vás – všechny konektory Zero8 jsou v každém případě vzájemně kompatibilní a volně kombinovatelné, ať už s stíněníem, nebo bez něj.
Ale to ještě není vše. Máte na výběr i v případě stínění. Obě strany páru konektorů s stíněníem nebo bez něj? Nebo dokonce jen jedna strana s stíněníem? Rozhodnutí je na vás – všechny konektory Zero8 jsou v každém případě vzájemně kompatibilní a volně kombinovatelné, ať už s stíněníem, nebo bez něj.
Robustní oboustranná připojovací technologie ScaleX odolává náročným podmínkám průmyslových aplikací a zajišťuje spolehlivé spojení i při mechanickém namáhání, jako jsou nárazy a vibrace. Navíc ve zapojeném stavu kompenzuje tolerance na straně zařízení ve všech směrech. Díky EMC-stínění jsou signály v průmyslovém prostředí dokonale chráněny před vnějšími vlivy a materiálové vlastnosti zaručují přenosová rychlost rychlost až 16 Gbit/s. Společnost ept navíc myslela o krok dál, protože geometrie konektoru byla navržena tak, aby kontakty nemohly být poškozeny ani při nesprávné manipulaci.
Super síla: ÚČINNOST
Úspora místa díky rozteč 0,8 mm
Všechny konektory Zero8 (konektor) mají vzájemnou vzdálenost kontaktů v prostorově úsporném rozteč 0,8 mm, aby zabíraly co nejméně místa na desce plošných spojů. Navzdory malému rozteči se kontakty zapojují na hladkém povrchu, nikoli na drsné střižná hrana. To zajišťuje výrazně vyšší odolnost kontaktů proti oděru, např. při mikropohybech.
Proměnné kontakty od 12 do 80
Zero8 je k dispozici s 12, 20, 32, 52 nebo 80 kontakty pro maximální flexibilitu při vašem použití. Konektor je dvouřadý, např. u 12pólového konektor se nachází 6 kontaktů v jedné řadě. V případě potřeby lze vyrobit i varianty se speciálním počet kontaktů, například pro větší vzduchové a povrchové cesty.
K dispozici ve stíněném i nestíněný provedení
I u stínění máte na výběr! Obě strany páru konektorů se stíněním nebo bez něj? Nebo dokonce jen jedna strana se stíněním? Rozhodnutí je na vás – všechny konektory Zero8 jsou v každém případě vzájemně kompatibilní a libovolně kombinovatelné, ať už se stíněním, nebo bez něj. U stíněných typů se pájené vývody kontaktů nacházejí pod konektorem, zatímco u nestíněných typů jsou umístěny po stranách, aby bylo možné během výrobního procesu provést kontrolu AOI.
Výška stohu od 6 do 21 mm

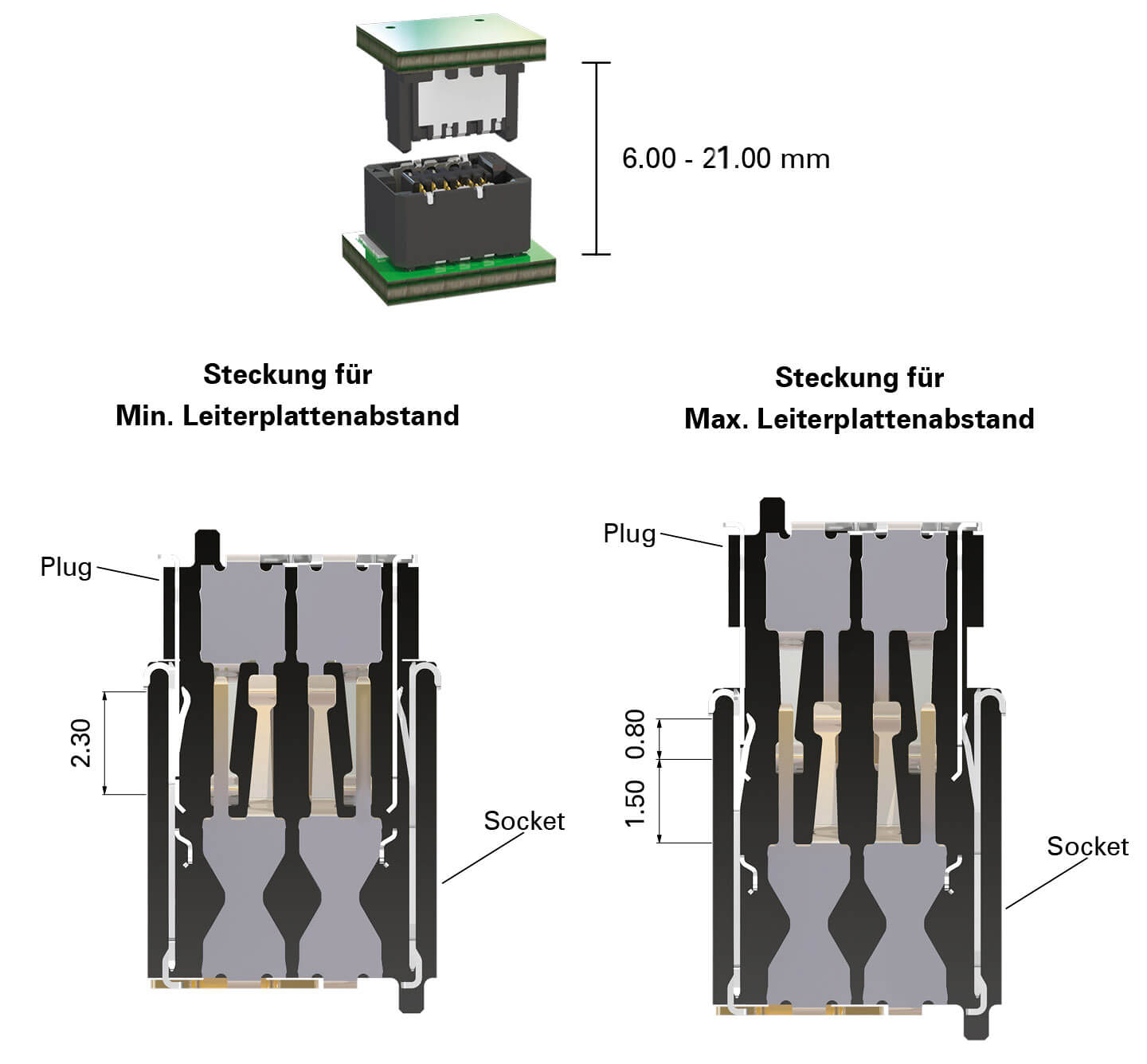

Díky rovným typům „low“, „mid“ a „high“ lze realizovat vzdálenosti mezi deskami plošných spojů v libovolném rozmezí od 6 do 21 mm. Zapojením až na doraz se dosáhne minimálního možného rozestupu mezi deskami plošných spojů (vzdálenost mezi deskami). Plug a Socket lze zapojit variabilně v rozmezí 1,5 mm, aby se dosáhlo maximálního možného rozestupu mezi deskami plošných spojů. Zbývajících 0,8 mm přitom zaručuje bezpečné spojení (efektivní délka zasunutí).
Úhlové provedení pro aplikace v rozmezí 90° až 180°
Díky úhlové konstrukci (typ), kombinované s přímou konstrukcí, je možné uspořádat desky plošných spojů v úhlu 90° vůči sobě, např. pro backplane s dceřinými deskami. Kombinace dvou úhlových typů umožňuje uspořádání dvou desek plošných spojů vedle sebe v úhlu 180 stupňů. To vše buď vstíněný, nebo nestíněný variantě a s počtem kontaktů 12, 20, 32, 52 nebo 80 pro maximální flexibilitu při vašem použití.
Vyvíjejte svá řešení s maximální efektivitou. Zero8 díky svým funkcím zajišťuje, že se k cíli dostanete rychleji a zároveň budete těžit z obrovské rozmanitosti variant.
K dispozici jsou i úhlové typy pro aplikace s úhlem 90° a 180°. Bezplatná bílá kniha „Highspeed a EMC“ »
Vyžádejte si bezplatnou vzorkovou sadu »
Další informace najdete zde.
K dispozici jsou i úhlové typy pro aplikace s úhlem 90° a 180°. Bezplatná bílá kniha „Highspeed a EMC“ »
Vyžádejte si bezplatnou vzorkovou sadu »
Další informace najdete zde.
Super schopnost: BEZPEČNOST PŘI KONTAKTU
Inovativní kontaktní systém ScaleX
ScaleX – tato značka představuje robustní kontaktní technologii v variabilně škálovatelném systému konektorů. Byla vyvinuta speciálně s cílem spojit vysokou mechanickou odolnost s vynikajícími vysokofrekvenčními vlastnostmi. Tato kompatibilita je ve světě konektor pro desky plošných spojů jedinečná.
Dvě kontaktní plochy na jeden pin
Každá dvojice kontaktů se skládá ze dvou nožových a dvou dutinkových kontaktů. Tato redundance vede nejen k nejvyšší spolehlivosti kontaktu, zejména v náročných podmínkách, jako jsou nárazy a vibrace, ale také k mimořádné životnosti a spolehlivosti ve vaší aplikaci. Navíc jsou všechny kontakty umístěny na hladké straně povrchu kontaktu, a nikoli na drsné střižná hrana (stříhané hraně), jak je tomu u mnoha jiných miniaturizovaných konektorů.
Odolný proti nárazům a vibracím
Redundance u všech kontaktů a kontaktování pouze na hladkých, válcovaných površích vede k mimořádně vysoké odolnosti proti nárazům a vibracím. konektor Zero8 byly podrobeny důkladným testům a certifikacím podle normy IEC 60512. Rádi vám poskytneme naše podrobné zkušební protokoly.
Vysoká odolnost protiefektivní délka zasunutí
Každá zasunutá dvojice kontaktů Socket a Plug má přesahovou oblast minimálně 0,8 mm, tj. odpovídá to vzdálenosti od bodu kontaktu ke špičce kontaktu, tedy k bodu, ve kterém by již nedocházelo ke kontaktu. Tato přesahová oblast minimálně 0,8 mm zaručuje odpovídající vysokou vyrovnání tolerancí a tím i nejvyšší bezpečnost v každé aplikaci. Při zasunutí Plug do Socket až na doraz se přesahová oblast zvětší až na 2,3 mm na jeden pár kontaktů.
Odolnost vůči minimálně 500 cyklus zasunutí
Kontakty konektoru Zero8 jsou navrženy tak, aby zajistily spolehlivé spojení i po 500 cyklus zasunutí, a to i pod vlivem teplotních cyklů a škodlivých plynů. I když se kontakty mezi sebou nezapojují 500krát, představují cyklus zasunutí vhodné kritérium pro posouzení, do jaké míry zůstávají konektor funkční při opakovaných teplotních cyklech nebo vibracích („fretting corrosion“).
I toto vás nadchne – řada konektorů Zero8 (konektor) přesvědčuje svou inovativní technologií ScaleX. Robustní a oboustranné konektory odolávají náročným podmínkám průmyslových aplikací a zaručují spolehlivé spojení. A to i za extrémních okolních podmínek a při mechanickém namáhání, jako jsou nárazy a vibrace.
Bezplatná technická studie o odolnosti »
Vyžádejte si bezplatnou vzorkovou sadu »
Další informace najdete zde.
Bezplatná technická studie o odolnosti »
Vyžádejte si bezplatnou vzorkovou sadu »
Další informace najdete zde.
Super schopnost: OCHRANA PŘED SIGNÁLY

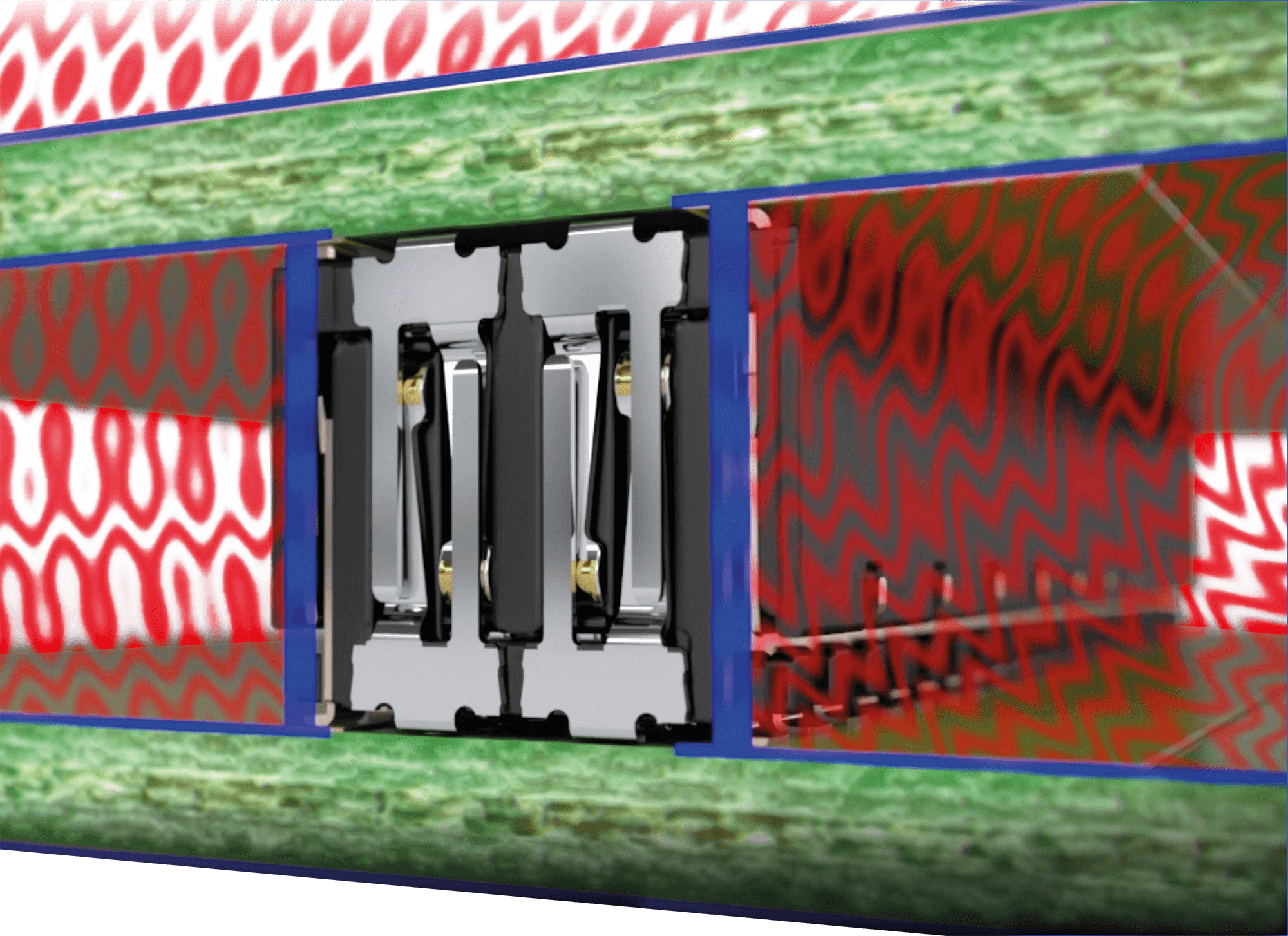

Nově vyvinutý koncept EMC stínění
Při vývoji produktu Zero8 bylo kladeno důraz na oboustranné stínění. To zaručuje rušení odolný přenos dat, jak je vyžadováno v mnoha aplikacích, např. pro Průmysl 4.0 nebo IoT. Použitý stínící materiál je vhodný zejména pro vysoké požadavky na elektromagnetická kompatibilita.
Optimální odvod rušivých proudů
Stínicí plechy jsou rozlehlé a mají jen málo přerušení, což zaručuje maximální možný ochranný účinek. Navíc vysoký počet kontaktních bodů stínicího plechu k desce plošných spojů umožňuje optimální odvod rušivých proudů. Například u 20pólového konektor se na stínicí plech v délce 8 mm nachází celkem 5 míst pro připájení k desce plošných spojů.
vzájemná indukčnost max. 10 picohenry
V rámci důkladných testů provedených ve specializované laboratoři byly nejprve simulovány vlivy intenzity elektrického a magnetického pole a poté ověřeny pomocí testovacích pokusů. Dosažené výsledky jsou mimořádně dobré a v případě potřeby je lze poskytnout. Jedním z klíčových výsledků měření bylo dosažení maximální vzájemná indukčnost (indukčnosti vazby) 10 pH u konektorů Zero8.
Alternativně také bez stínění
I u stínění máte na výběr! Obě strany páru konektorů se stíněním nebo bez něj? Nebo dokonce jen jedna strana se stíněním? Rozhodnutí je na vás – všechny konektory Zero8 jsou v každém případě vzájemně kompatibilní a volně kombinovatelné, ať už se stíněním, nebo bez něj. U stíněných typů se pájené vývody kontaktů nacházejí pod konektorem, zatímco u nestíněných typů jsou umístěny po stranách, aby bylo možné během výrobního procesu provést kontrolu AOI.
Nově vyvinutý koncept oboustranného stínění konektorů Zero8 vám zaručuje rušení prostý vysokorychlostní přenos v průmyslovém prostředí. Použitý stínící materiál je vhodný zejména pro komponenty s vysokými požadavky na elektromagnetická kompatibilita (EMC) a zaručuje vzájemná indukčnost max. 10 pikohenry pro daný konektor.
Bezplatná technická studie „Vysoká rychlost a EMC“ »
Vyžádejte si bezplatnou vzorkovou sadu »
Další informace najdete zde.
Bezplatná technická studie „Vysoká rychlost a EMC“ »
Vyžádejte si bezplatnou vzorkovou sadu »
Další informace najdete zde.
Super schopnost: RYCHLOST
Vhodné pro PCIe 4.0 a průmyslový Ethernet
konektor Zero8 splňují požadavky specifikací PCI Express Gen. 4 a Industrial Ethernet, jak je vyžadováno v mnoha aplikacích, např. pro Průmysl 4.0 nebo IoT. Kromě vložný útlum (insertion loss) vykazuje Zero8 velmi dobré vlastnosti z hlediska útlum odrazu (reflected loss) a přeslech (crosstalk).
Přenos vysokofrekvenčního signálu 16 Gbit/s +
konektor Zero8 jsou ideální pro aplikace s přenosová rychlost až 16 Gbit/s. Díky velmi dobrým vlastnostem z hlediska vkládacího útlumu (vložný útlum) lze Zero8 použít dokonce i pro aplikace s rychlostí až 25 Gbit/s. Tato vynikající vhodnost je kombinována s mimořádně robustním a odolným kontaktním systémem pro náročná prostředí, jako jsou nárazy, vibrace nebo škodlivé plyny. Tato kombinace je jedinečná.
Dodatečná ochrana signálu pomocí stínění

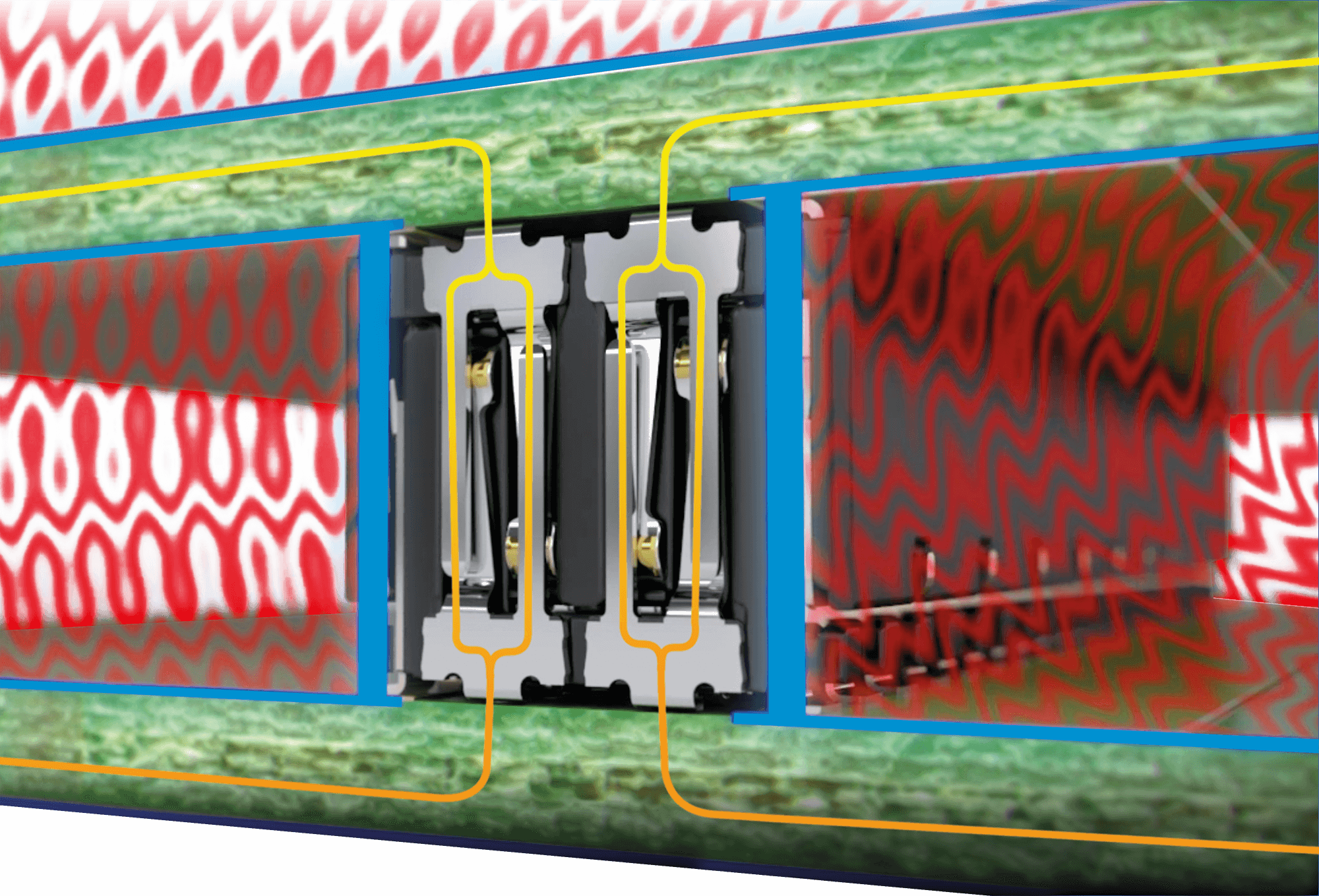

Koncepce oboustranného stínění zaručuje rušení prostý vysokorychlostní přenos dat v průmyslovém prostředí. Díky vícenásobnému kontaktu na obou deskách plošných spojů spolehlivě odvádí rušivé proudy. Koncepce stínění chrání jednak konektor před elektromagnetickým rušením (konektor jako odvod rušení), ale také sousední komponenty, pokud konektor funguje jako zdroj rušení.
K dispozici jsou modely SI
Produkt Zero8 byl nejprve podrobně simulován z hlediska svých vysokofrekvenčních vlastností a následně ověřen v testech. K dispozici jsou podrobné testovací zprávy i SI modely pro simulace ve vaší aplikaci.
HighSpeed je kouzelným heslem produktové rodiny Zero8 od společnosti ept. Simulace se systémem konektor Zero8 při rychlosti 16 Gbit/s vykazují vynikající integrita signálu, a jsou tak předurčeny pro PCIe 4.0 a Industrial Ethernet. S-parametr vám rádi poskytneme pro vaše aplikační simulace.
Bezplatná technická příručka „Highspeed a EMC“ »
Vyžádejte si bezplatnou vzorkovou sadu »
Další informace najdete zde.
Bezplatná technická příručka „Highspeed a EMC“ »
Vyžádejte si bezplatnou vzorkovou sadu »
Další informace najdete zde.
Super schopnost: ODOLNOST
Ochrana všech kontaktů
Zero8 byl navržen tak, aby nedošlo k poškození kontaktů ani při nesprávném zacházení. Kontakty jsou skryty v izolačním tělesizolační těleso a jsou tak optimálně chráněny před možnými mechanickými vlivy, jako je například dotyk. To zaručuje nejvyšší možnou bezpečnost pro vaši aplikaci.
ochrana proti pootočení při zasunutí
Funkce „ polarizace “ zabudovaná v modulu „ izolační těleso “ zabraňuje chybnému zasunutí v důsledku otočení „ konektor “. To znamená, že „ Plug “ a „ Socket “ lze do sebe zasunout pouze tehdy, jsou-li vyrovnány v definovaném směru. Bezpečné zasunutí navíc podporují výrazné vodicí prvky v modulu „ izolační těleso “.
Mechanické odlehčení pomocí dvou zámků Board Lock
Na desce plošných spojů jsou připájeny dva board locks na každý konektor, které zajišťují mechanické odlehčení signálních kontaktů. Tím se při vzájemném odpojování Plug a Socket zabraňuje odtržení signálních kontaktů od pájený spoj.

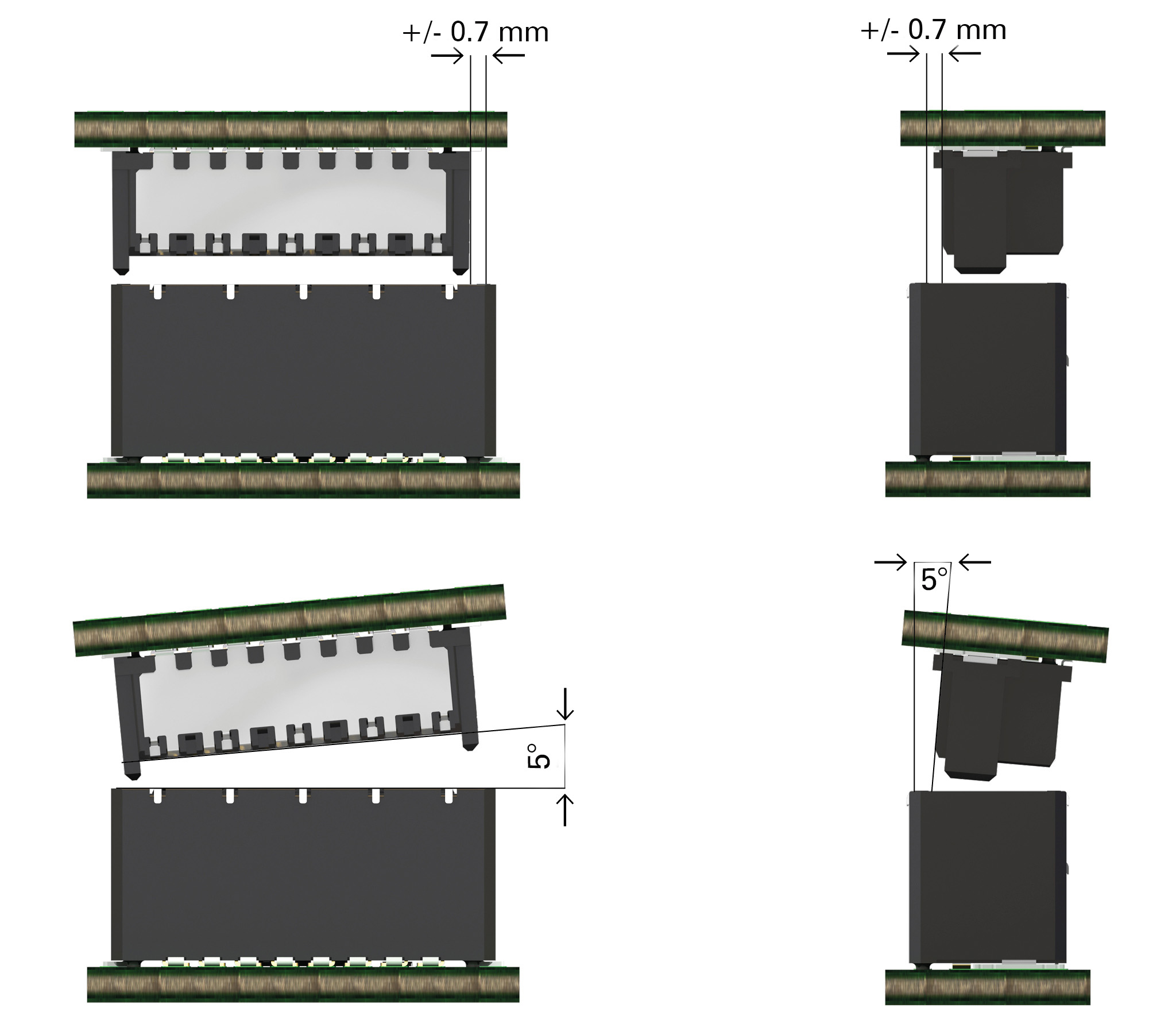

Vyrovnání posunu až do 0,7 mm při instalaci
Zaváděcí zkosení na okraji izolačního tělesa (izolační těleso) umožňuje, aby zástrčka (Plug) a zásuvka (Socket) při zasunutí vyrovnaly posun až 0,7 mm. Nožové a dutinkové kontakty jsou při zasunutí navedeny k sobě tak, aby došlo k bezpečnému spojení kontaktů a aby se zabránilo tzv. „zasunutí dozadu“.
Vysoká kompenzace vyrovnání tolerancí během provozu
Ve zapojeném stavu mohou Socket a Plug tolerovat vzájemný posun až 0,4 mm. To poskytuje značnou volnost při zohledňování tolerancí ve vašich aplikacích. Navíc to nabízí možnost umístit na desku plošných spojů více párů konektorů, aniž by došlo ke ztrátě spolehlivosti kontaktů.
Pokud jsou všechny špičkové vlastnosti doplněny ještě o mimořádnou odolnost, pak se jedná o Zero8 od společnosti ept. Ať už jde o chytrou ochranu proti ochrana proti pootočení při zasunutí nebo kompenzaci posunu až do 0,7 mm při instalaci, Zero8 splňuje to, co slibuje.
Bezplatná bílá kniha o odolnosti »
Vyžádejte si bezplatnou vzorkovou sadu »
Další informace najdete zde.
Bezplatná bílá kniha o odolnosti »
Vyžádejte si bezplatnou vzorkovou sadu »
Další informace najdete zde.
