Společnost ept vybavuje adp MERKUR vysokorychlostními konektory (vysokorychlostní konektor)
pro mini-PC
Společnost ept GmbH vybavuje adp MERKUR vysokorychlostními konektory (vysokorychlostní konektor) pro adp Mini-PC
Od svého založení v roce 1957 se skupina Gauselmann vyvinula v mezinárodně působící velký koncern s přibližně 14 000 zaměstnanci po celém světě a ročním obratem přesahujícím 3 miliardy eur. Klíčové kompetence společnosti spočívají ve vývoji herního softwaru a ve výrobě herních automatů. V dceřiné společnosti adp MERKUR GmbH se spojuje vývoj, výroba a prodej her a herních automatů.
Jeden počítač, spousta možností

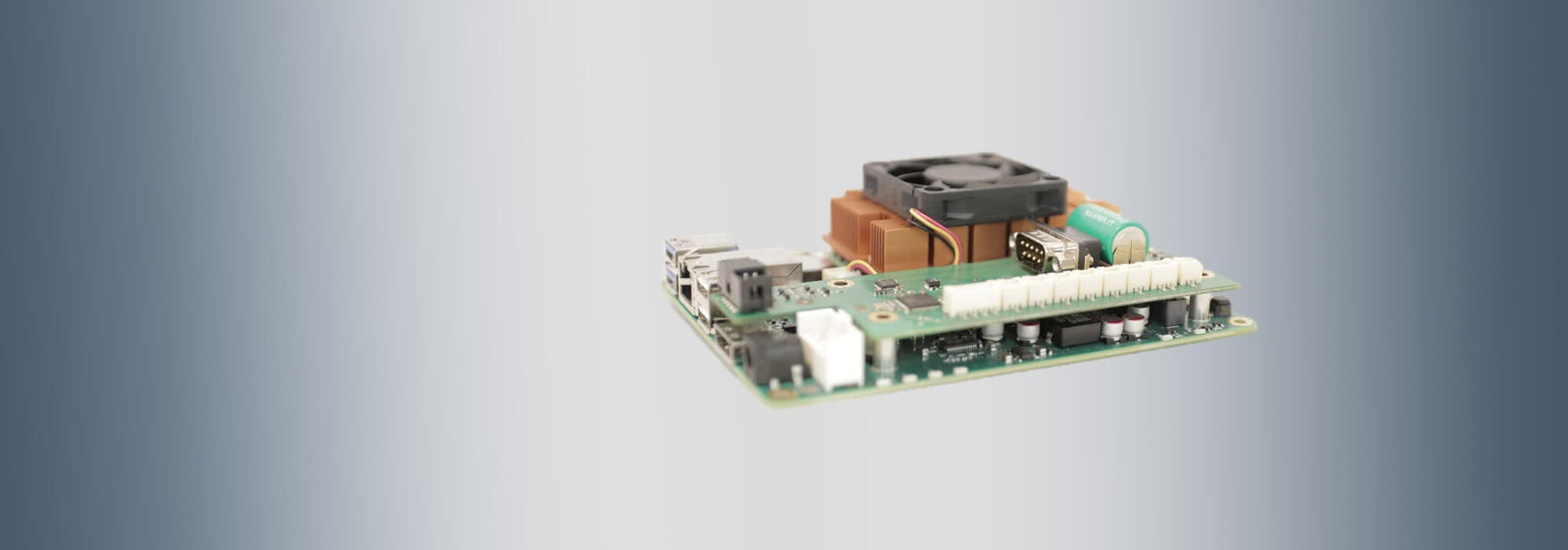

Pro použití ve svých hracích automatech vyvinula společnost adp MERKUR „adp Mini-PC“, řídicí jednotku určenou speciálně pro oblasti s nízkými nároky na výkon. Zaměřuje se zejména na terminálová řešení nebo produkty v oblasti ochrany mládeže. Použitý standard SMARC umožňuje škálovat výkon procesoru a přizpůsobit jej tak konkrétním požadavkům.
Modularita pro škálovatelnost
Vývojem svého mini-PC se společnost adp MERKUR plně zapojuje do aktuálního trendu modularizace. Aby bylo možné škálovat výkonovou třídu procesoru a rozsah funkcí v závislosti na oblasti použití, byla nezbytná modulární konstrukce řídicí jednotky. Základem mini-PC adp je přitom nosná deska (nosná deska) vyvinutá přímo společností adp MERKUR, která zahrnuje všechna běžná PC rozhraní, jako jsou DisplayPort, USB 3.0, USB 2.0 a Ethernet. Díky těmto rozhraním se nosná deska v ničem neliší od průmyslového počítače, a tak ji lze nasadit ve velkých počtech na různých místech, aniž by bylo nutné spravovat různé varianty osazení. Multifunkční rozhraní navíc umožňuje rozšířit funkčnost pomocí nasazovacích modulů. K tomuto účelu disponuje různými vysokorychlostními rozhraními, jako jsou PCIe 3.0 a USB, jakož i různými vstupy a výstupy (I/O), UART a odpovídajícími provozními napětími. Nachází uplatnění například v rozšířeních WLAN, paměťových rozhraních nebo při přizpůsobení stávajícím kabelovým svazkům.
Přizpůsobivost a udržitelnost
Před vývojem mini-PC společnost adp MERKUR pracovala s nakoupenými spotřebitelskými boxovými PC. Ty však měly velmi omezenou životnost a přizpůsobivost, takže vlastní vývoj se stal nezbytností. Díky mini-PC od adp bylo navíc možné zajistit, že bude individuálně přizpůsobeno požadavkům společnosti adp MERKUR. Zvláštní výhodou je udržitelnost nového řešení: vrácené kusy nemusí být likvidovány, ale mohou být znovu použity v jiných aplikacích.
To říká adp Merkur
„Spolupráce byla vždy rychlá, přímá a konstruktivní. Díky přímé podpoře je zde vývoj, respektive i řešení problémů, efektivní.“
– Daniel Marsch, vedoucí vývojového týmu ve společnosti adp MERKUR –
– Daniel Marsch, vedoucí vývojového týmu ve společnosti adp MERKUR –
Požadavky na konektor

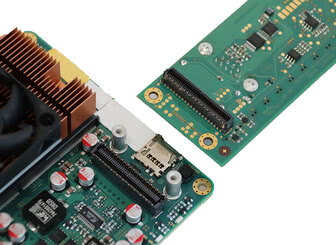

Z přizpůsobivosti a možnosti opakovaného použití však vyplývají zvláštní požadavky na konektor (konektor), který má propojit nosnou desku (nosná deska) a nasazovací modul. Předpokladem byla vhodnost pro vysokorychlostní aplikace, při nichž dochází k přenosovým rychlostem 16 Gbit/s a více. Vzhledem k výměně modulů musí být však konektor (konektor) také obzvláště odolný, aby i přes opakované zasunování vždy představoval spolehlivé připojovací řešení. Kromě toho bylo pro společnost adp MERKUR rozhodující, aby bylo možné konektor připájet i na spodní stranu desky plošných spojů a aby se při takzvaném pájení „z horní strany“, tedy při procesu reflow pájení, od ní neodpojil. Dalším důležitým aspektem byla ochrana konektoru konektor proti otočení při zapojování, aby bylo zajištěno spolehlivé spojení a aby nedošlo k poškození konektor již při instalaci.
Řešení: Zero8

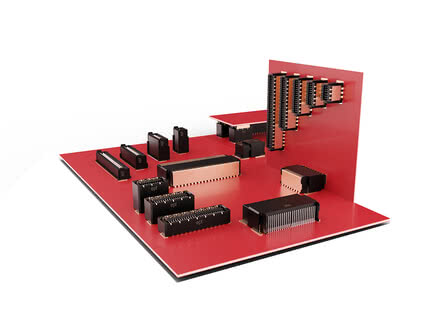

Přenosová rychlost, odolnost, kvalita a ochrana proti otočení – to jsou požadavky, kterým konektor Zero8 (konektor) vyhovuje. Je považován za univerzální řešení mezi konektory ept, protože kromě svých vysokorychlostních vlastností a odolnosti nabízí také nejrůznější varianty: Společnost adp MERKUR tak mohla vybírat mezi úhlovými, rovnými, stíněnými a nestíněnými konektory v různých výškách a s různým počtem kontaktů. Nakonec padla volba na rovný 80pólový konektor Zero8, který umožnil „mezaninové spojení“ s roztečí vzdálenost mezi deskami 10,5 až 12 mm. Dodatečné stínění zajistilo optimální elektromagnetická kompatibilita a tím i nerušený tok signálu.
Další informace o produktu najdete zde:
Zero8 »
Další informace o produktu najdete zde:
Zero8 »
Spolehliví partneři
Rozhodnutí pořídit si konektor od společnosti ept bylo pro adp MERKUR zcela samozřejmé: obě společnosti již mnoho let udržují velmi důvěryhodnou spolupráci. konektor Zero8 od společnosti ept se tak již brzy dostal do užšího výběru. Rozhodujícím faktorem však byla záruka společnosti ept, že konektor nespadne z desky plošných spojů ani při pájení nad hlavou: „Tuto záruku od nikoho jiného nedostanete – příkladné!“, souhlasí i Daniel Marsch, vedoucí týmu ve vývojovém oddělení společnosti adp MERKUR.
Další projekty
Díky těmto závazkům a osobní péči o zákazníky realizovala společnost adp MERKUR kromě adp Mini-PC i další projekty se společností ept. Tak došlo k opětovnému nasazení Zero8: pro připojení ovládacího panelu hracího automatu „Zonic“ k zbytku kabelový svazek se hledalo spolehlivé připojovací řešení. Díky pozitivním zkušenostem se společností ept a jejím Zero8 však hledání netrvalo dlouho.
