konektor ept podle nové specifikace PICMG®
konektor ept Zero8 byly vybrány pro novou specifikaci PICMG®
Poptávka po modulárních průmyslových počítačích je velká a bude dále stoupat, jak potvrzují analýzy trhu. Z tohoto důvodu se pracovní skupina PICMG® pod názvem ModBlox7 dohodla na novém standardu nezávislém na výrobci, jehož cílem je propojit moduly, které se převážně používají v autobusové a železniční železniční technika.
Cíle ModBlox7
ModBlox7 popisuje základní specifikaci modulárního box-PC, který se skládá z různých funkčních modulů, jako jsou procesor, napájecí zdroj a vstupy/výstupy. Tento nový, výrobcům nezávislý standard umožňuje uživatelům díky interoperabilním funkčním jednotkám realizovat širokou škálu kombinací zařízení v modulárním provedení. Cílem organizace PICMG® bylo také snížit náklady a podpořit udržitelnost.
Rozsah nové specifikace

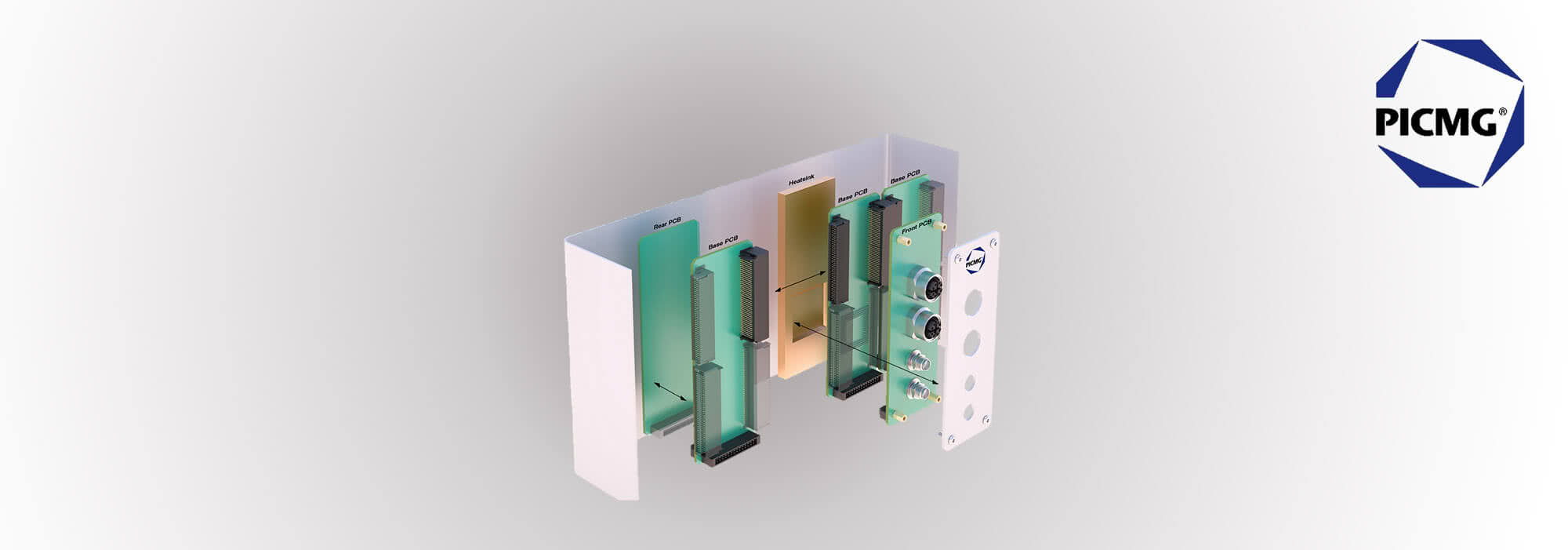

Nová specifikace PICMG® zahrnuje jak mechanickou část, modulární funkční jednotky, tak i elektrické propojení pomocí konektorů (konektor) s předdefinovaným rozložením pinů (Pinout). Box-PC se tedy skládá ze skříně, jedné nebo dvou napájecích jednotek a jednoho nebo dvou procesorů, z nichž každý má až čtyři rozhraní PCI Express a až osm vstupů a výstupů založených na USB. Každý modul může podle složitosti jednotky obsahovat až tři naskládané desky plošných spojů. Rozměry box-PC jsou přitom předem dané, a to jak ve výšce, tak v hloubce. Šířka čelní strany se naopak liší v závislosti na počtu jednotek. Ty mohou být tvořeny jedním nebo více takzvanými sloty o velikosti 1,4 palce. Dvanáct slotů lze takto seřadit do řady až do maximální šířky 16,8 palce.
Požadavky na konektor
Zvláštní pozornost se u standardu pro modulární konfiguraci zařízení samozřejmě věnuje elektrickému a mechanickému propojení jednotlivých modulů pomocí konektorů (konektor). V souladu s provozními podmínkami box-PC by se mělo jednat o vysokorychlostní konektor v provedení SMT, který se vyznačuje nejen enormní odolností při instalaci, ale také vysokými tolerancemi během provozu a výraznou odolností vůči nepříznivým podmínkám prostředí. Jelikož je u některých aplikací nutné zajistit spolehlivost proti výpadkům pomocí redundance prostřednictvím dalšího konektor, musí být navíc možné současné použití více konektorů na jedné desce plošných spojů. To vyžaduje vysokou kompenzaci posunu při zasunutí i tolerance při provozu.
Zero8 jako preferovaný konektor
Komise ModBlox7 našla v produktu Zero8 od výrobce konektorů ept konektor, který vyhovuje nejrůznějším požadavkům. Tento SMT-Stecker s rozteč 0,8 mm pochází z rozsáhlé produktové rodiny s různými typy, výškami a počtem kontaktů, jakož i s volitelným EMC-stínění. Pro specifikaci ModBlox7 se používá v úhlovém 80pólovém provedení a umožňuje tak horizontální propojení desek plošných spojů sousedních jednotek. Aby byla zajištěna redundance pro spolehlivost v případě poruchy, je podle specifikace povoleno také současné použití dvou konektorů Zero8. To je umožněno díky kompenzaci posunu 0,7 mm při instalaci a provozním tolerancím 0,4 mm. V opačném případě by mohlo dojít k poškození modulů při propojení.
Další výhodou konektoru Zero8 je možnost současného přenosu vysokých proudů a vysokorychlostních signálů. To, co se na první pohled jeví jako neslučitelné, je díky konstrukci konkonektor v kombinaci s odpovídajícím zapojením pinů zcela realizovatelné, a tím šetří místo i náklady.

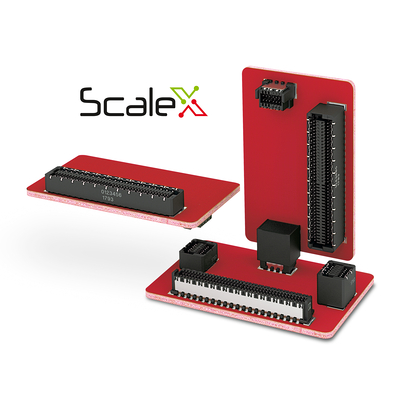

Díky své genderově neutrální připojovací technologii ScaleX s propletenými nožovými a zásuvkovými lištami disponuje Zero8 navíc mimořádnou spolehlivostí kontaktů a zaručuje tak spolehlivý přenos signálu i při vibracích a nárazech.
Další informace o produktu najdete zde:
Zero8 »
Další výhodou konektoru Zero8 je možnost současného přenosu vysokých proudů a vysokorychlostních signálů. To, co se na první pohled jeví jako neslučitelné, je díky konstrukci konkonektor v kombinaci s odpovídajícím zapojením pinů zcela realizovatelné, a tím šetří místo i náklady.
Díky své genderově neutrální připojovací technologii ScaleX s propletenými nožovými a zásuvkovými lištami disponuje Zero8 navíc mimořádnou spolehlivostí kontaktů a zaručuje tak spolehlivý přenos signálu i při vibracích a nárazech.
Další informace o produktu najdete zde:
Zero8 »
Zero8 lze použít i pro propojení desek plošných spojů uvnitř jednotlivých jednotek
Portfolio Zero8 nabízí také přesně přizpůsobené řešení pro mezaninové propojení až tří desek plošných spojů v rámci jedné CPU za stejných instalačních podmínek. Použití několika konektor ze škálovatelné produktové rodiny přináší navíc rozhodující výhodu: konektory tak nemusí být pokaždé znovu navrhovány a schvalovány – uživatel si tak může ušetřit s tím spojené náklady.
Interoperabilita při současném snížení nákladů a zajištění udržitelnosti. Nová specifikace slibuje velký pokrok pro box-PC. Díky Zero8 se podaří zajistit bezpečné propojení jednotlivých modulů. Konečné schválení specifikace se očekává ještě v prvním čtvrtletí.
